Материал: Всё о чертежах

•Изображения – виды, разрезы, сечения.

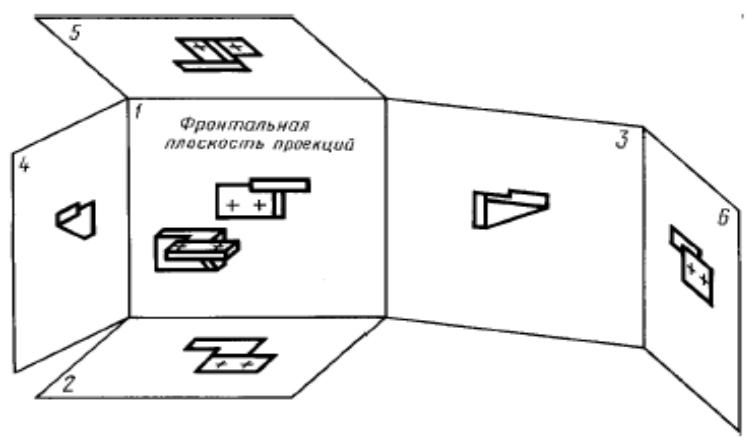

•Построение изображений выполняется на основе прямоугольного варианта метода проецирования при условии, что объект располагается в первом октанте пространства (Метод Е – европейский - объект располагается между наблюдателем и соответствующей плоскостью проекций).

•Количество изображений (совокупность видов, разрезов, сечений) должно быть минимальным, но обеспечивающим полное и однозначное понимание формы, как отдельных частей, так и всего изделия в целом при применении установленных в соответствующих стандартах условных обозначений, знаков и надписей.

•На чертежах линии проекционной связи не проводят.

•Оси координат не показывают.

Виды
