Материал: Всё о чертежах

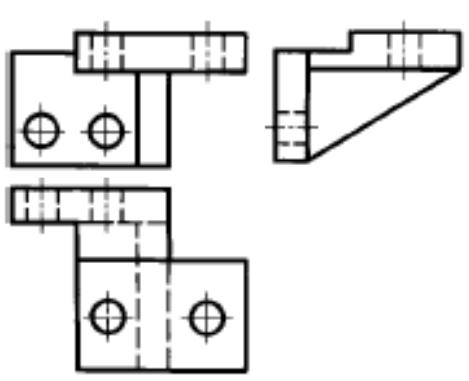

Названия видов на чертежах надписывать не следует, если их расположение соответствует принятой схеме и существует проекционная связь с главным видом.
На строительных чертежах допускается надписывать название вида с присвоением ему буквенного, цифрового или другого обозначения. В необходимых случаях соответствующим видам допускается присваивать специальные названия, например «фасад».
Разрезы
•Разрез - это изображение объекта мысленно рассеченного одной или несколькими плоскостями.
23

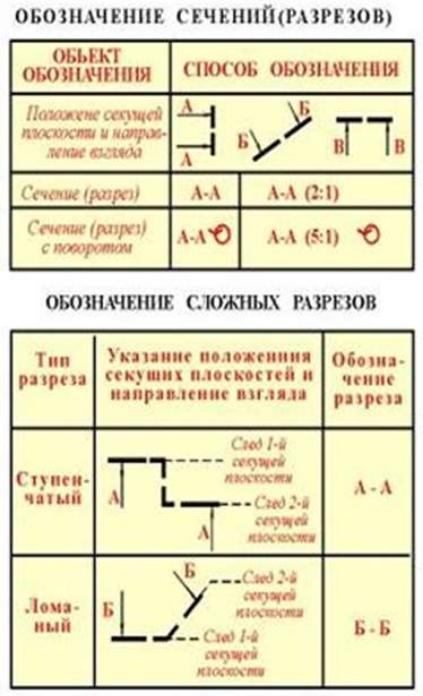

•Положение секущей плоскости на чертеже указывают разомкнутой линией.

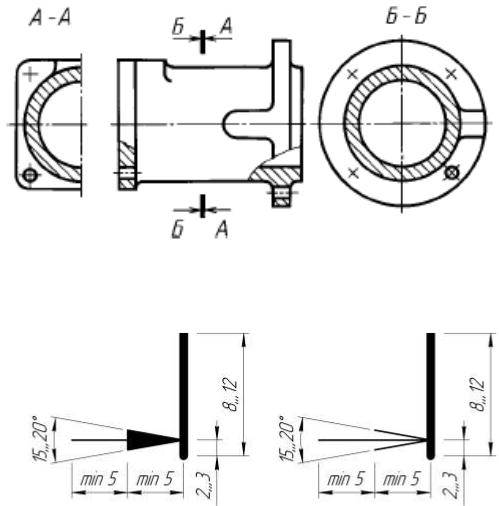

•Ближе к наружным концам штрихов разомкнутой линии ставят стрелки, указывающие направление взгляда. Стрелки должны наноситься на расстоянии 2…3мм от конца штриха. Размеры элементов стрелок показаны на рисунке.
•С внешней стороны стрелок наносят одну из прописных букв.
•Над изображением разреза помещают те же прописные буквы, разделенные знаком “тире”, например, «А-А».
24
25
