Материал: Всё о чертежах

•Вид – ортогональная проекция обращенной к наблюдателю видимой части поверхности предмета, расположенного между ним и плоскостью проекций.

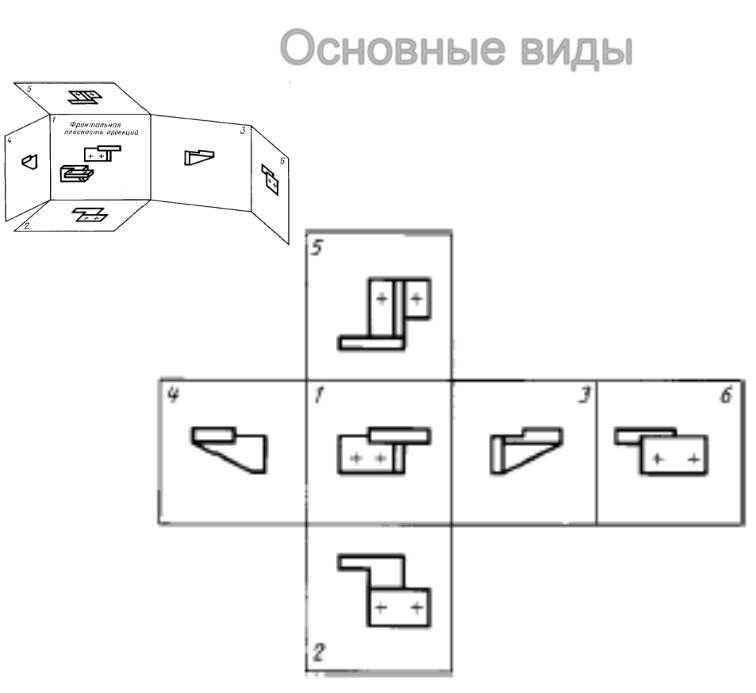

•Основной вид – это вид предмета, полученный на одной из граней пустотелого куба, внутри которого мысленно помещен предмет, и совмещенный с плоскостью чертежа.

Примечание. Основной вид предмета может относиться к предмету в целом, его разрезу или сечению.

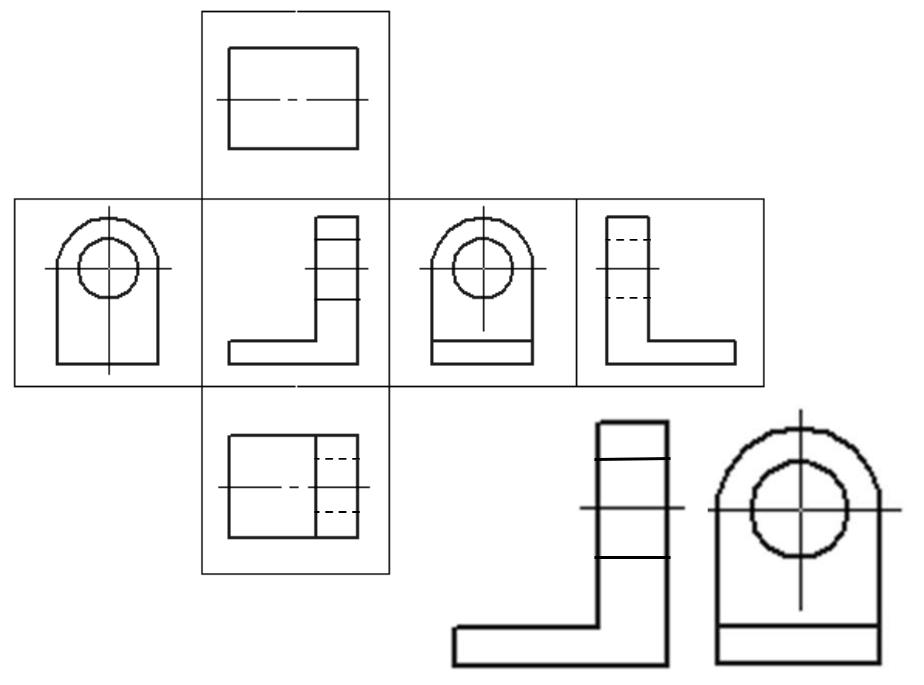

•Основные виды – спереди, сверху, слева, справа, снизу, сзади.

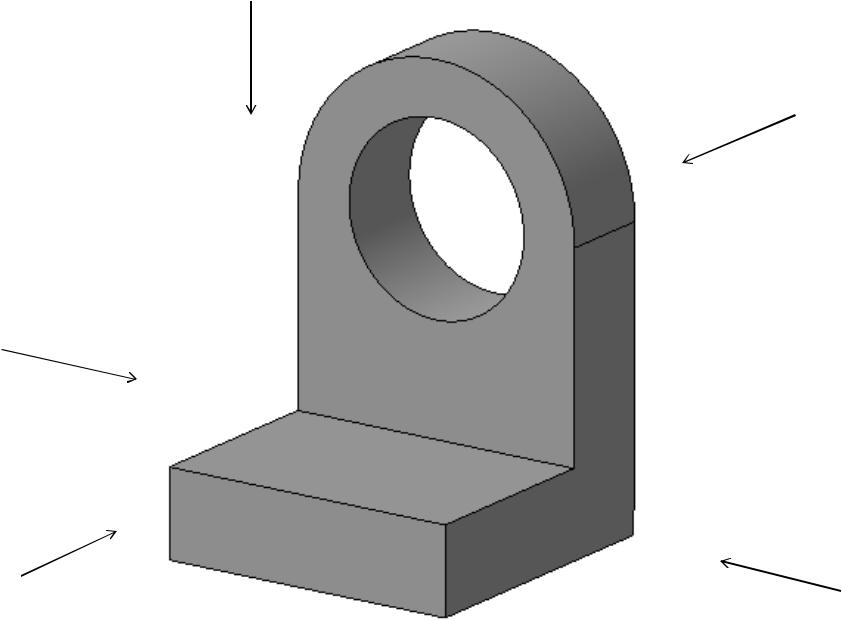

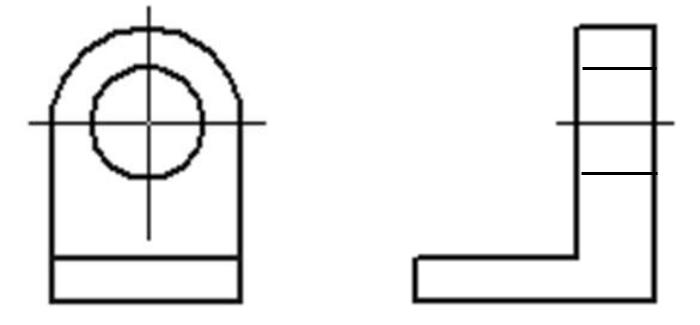

•Вид спереди – главный вид. Должен давать наиболее полное представление о форме объекта.

•Дополнительный вид – это изображение предмета на плоскости, непараллельной ни одной из основных плоскостей проекций, применяемое для неискаженного изображения поверхности, если ее нельзя получить на основном виде.

•Местный вид – это изображение отдельного ограниченного участка поверхности предмета.
