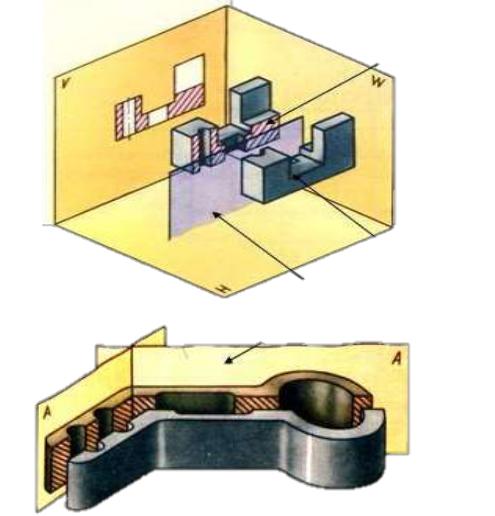

•На разрезе показывают то, что находится в секущей плоскости (фигура сечения), и то, что расположено за секущей плоскостью.
26
Общее графическое обозначение материалов в сечениях независимо от вида материала должно иметь вид:
Наклонные параллельные линии штриховки должны проводиться под углом 45 к линии контура изображения или к его оси, или к линиям рамки чертежа
27

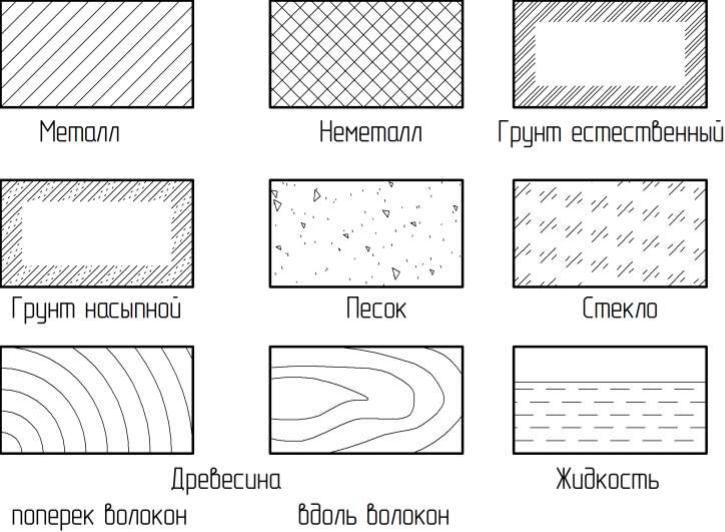

Для графического условного обозначения материала изделия в сечении выполняется штриховка, тип которой устанавливает ГОСТ 2.306-68 ЕСКД
28

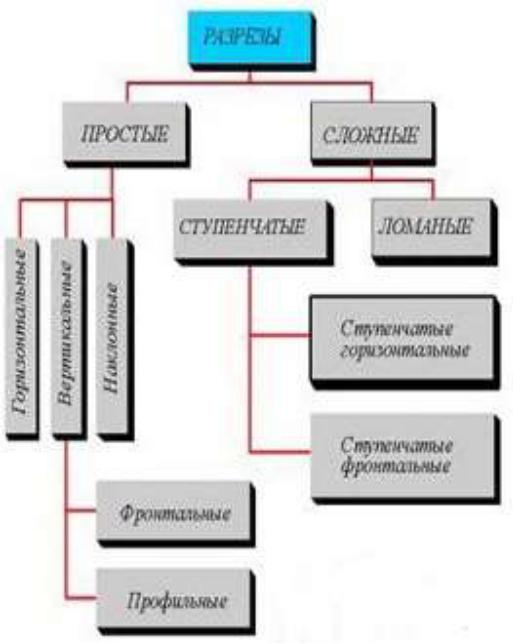

Классификация разрезов
29
В зависимости от количества секущих плоскостей разрезы подразделяют:
•Простой разрез
– это разрез, выполненный одной секущей плоскостью.
•Сложный разрез – это разрез, выполненный двумя и более секущими плоскостями
30
