Материал: Всё о чертежах

Простые разрезы

31

В зависимости от положения секущей плоскости относительно горизонтальной плоскости проекций разрезы подразделяются:

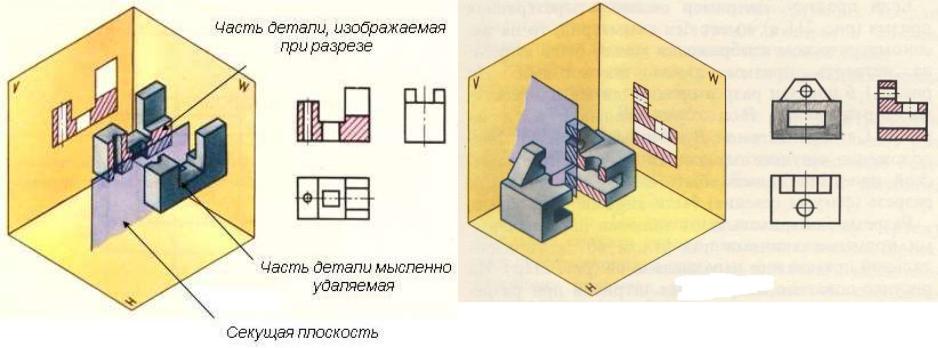

•Вертикальные (фронтальные, профильные) - разрез, выполненный секущей плоскостью, перпендикулярной горизонтальной плоскости проекций.

фронтальный разрез - вертикальный разрез, выполненный секущей плоскостью, параллельной фронтальной плоскости проекций.

профильный разрез - вертикальный разрез, выполненный секущей плоскостью, параллельной профильной плоскости проекций.

32

•Горизонтальный - разрез, выполненный секущей плоскостью, параллельной горизонтальной плоскости проекций.

33

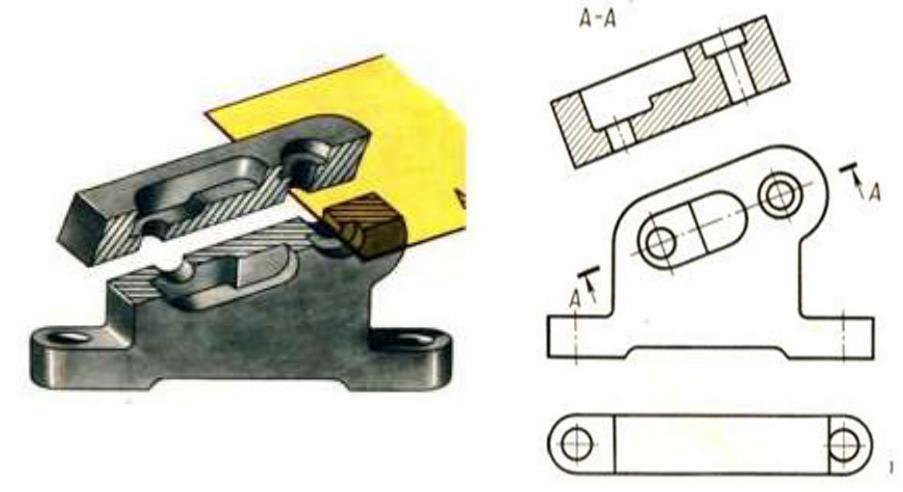

•Наклонный разрез - разрез, выполненный секущей плоскостью, составляющей с горизонтальной плоскостью проекций угол, отличный от прямого.

34

В зависимости от содержания фигуры сечения разрезы подразделяют на:

•Полный разрез.

•Соединение части вида и части разреза.

•Соединение половины вида и половины

разреза.

•Местный разрез – разрез, служащий для выяснения устройства предмета лишь в

отдельном, ограниченном месте.

35
