•Сечение предмета (сечение) - это ортого-

нальная проекция фигуры, получающейся в

одной или нескольких секущих плоскостях или

поверхностях при мысленном рассечении проецируемого предмета.

•Примечание - При необходимости в качестве секущей допускается применять

цилиндрическую поверхность, развертываемую

на плоскость чертежа.

41

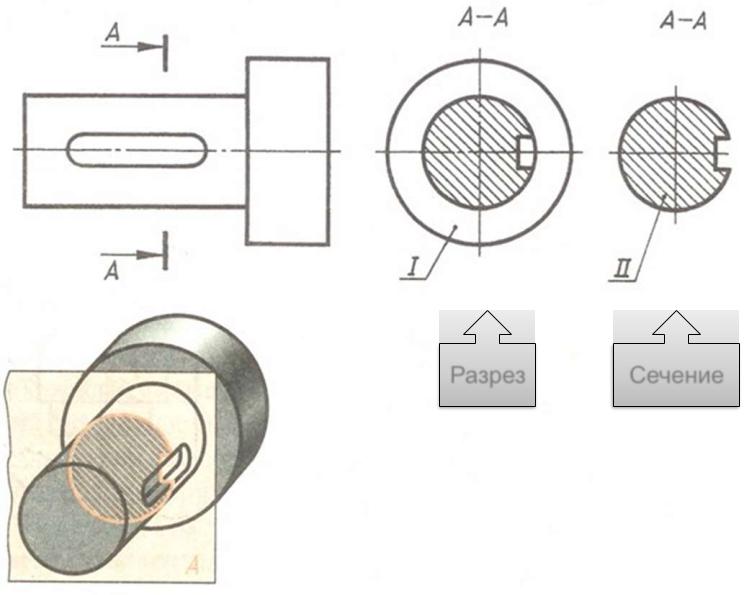

Разрез и сечение

Разрез Сечение

42

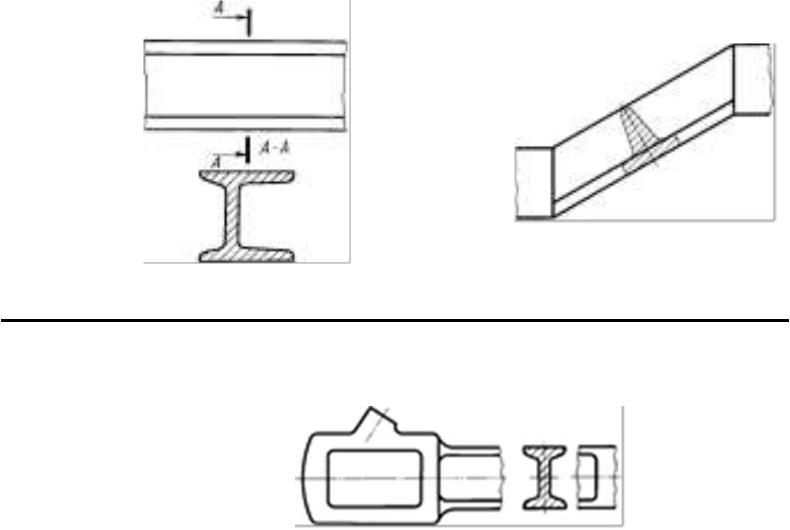

Сечения, не входящие в состав разреза, разделяют на:

вынесенные наложенные

Вынесенные сечения являются предпочтительными и их допускается располагать в разрыве между частями одного и того же вида.

43

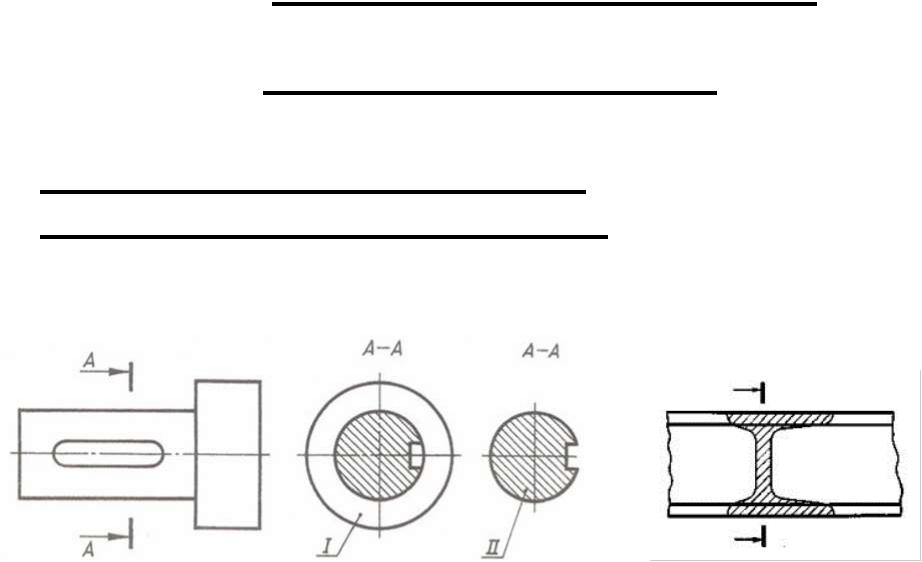

На чертежах контур вынесенного сечения, а

также сечения, входящего в состав разреза,

изображают сплошными основными линиями.

Контур наложенного сечения изображают сплошными тонкими линиями, причем контур

изображения в месте расположения

наложенного сечения не прерывают.

44

В общем случае сечение обозначают также, как и разрез.
