Материал: Всё о чертежах

•Размер – это числовое значение линейной

величины (диаметра, длины и т.п.) в выбранных

единицах измерения.

•Номинальный размер – это размер,

относительно которого определяются

отклонения.

•Справочные размеры – это размеры, не

подлежащие выполнению по данному графическому документу и указываемые для

большего удобства пользования этим

документом.

47

•Размеры на чертежах указывают размерными числами и размерными линиями.

•Линейные размеры и их предельные отклонения на чертежах и в спецификациях указывают в миллиметрах, без обозначения единицы измерения.

•Для размерных чисел применять простые дроби не допускается, за исключением размеров в дюймах.

•Размерные числа наносят над размерной линией возможно ближе к ее середине.

48

•Размерную линию с обоих концов ограничивают стрелками, упирающимися в выносные линии, а при нанесении линии радиуса, ограниченной стрелкой - со стороны определяемой дуги или скругления.

•Величины элементов стрелок размерных линий выбирают в зависимости от толщины линий видимого контура и вычерчивают их приблизительно одинаковыми на всем чертеже.

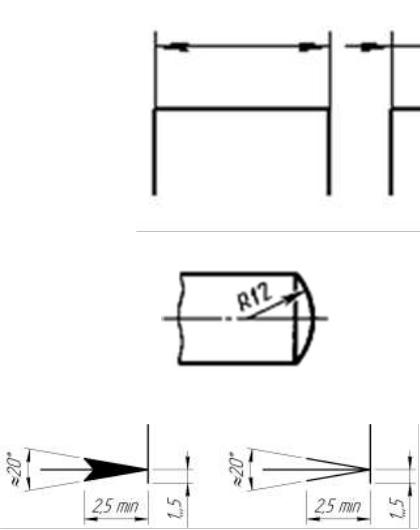

•Форма стрелки и примерное соотношение ее элементов показаны на рисунке.

•Выносные линии проводят от линий видимого контура и они должны выходить за концы стрелок размерной линии на 1...5 мм.

49

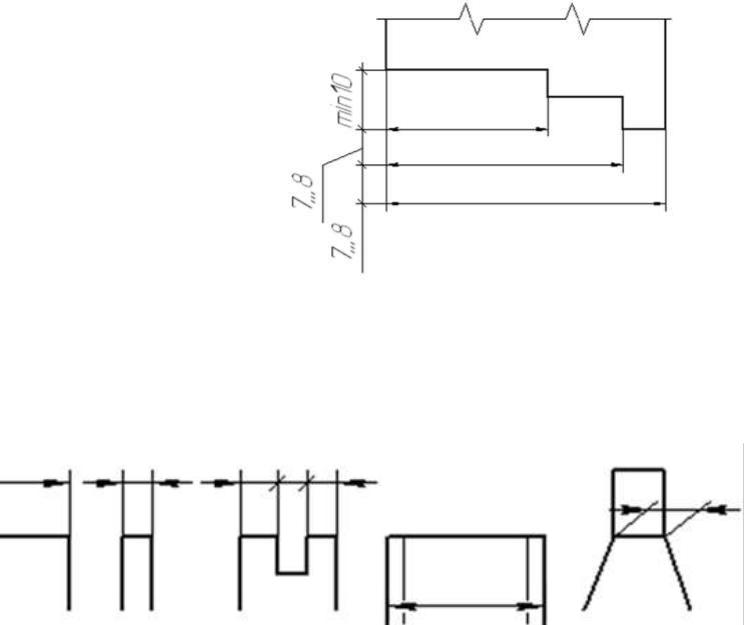

•Минимальные расстояния между размерной линией и линией контура - 10мм, а между параллельными размерными линиями - 7мм.

•При нанесении размера прямолинейного отрезка размерную линию проводят параллельно этому отрезку, а выносные линии — перпендикулярно размерным.

•В некоторых случаях допускается размерную и выносные линии проводить так, чтобы они вместе с измеряемым отрезком образовывали параллелограмм.

50
