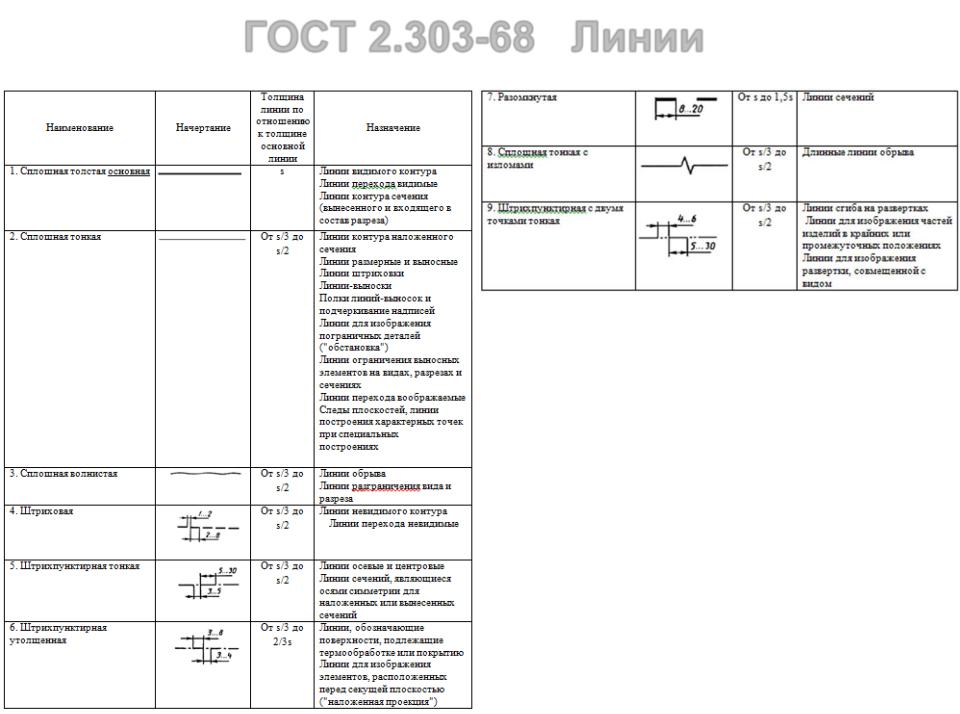

ГОСТ 2.303-68 Линии
6

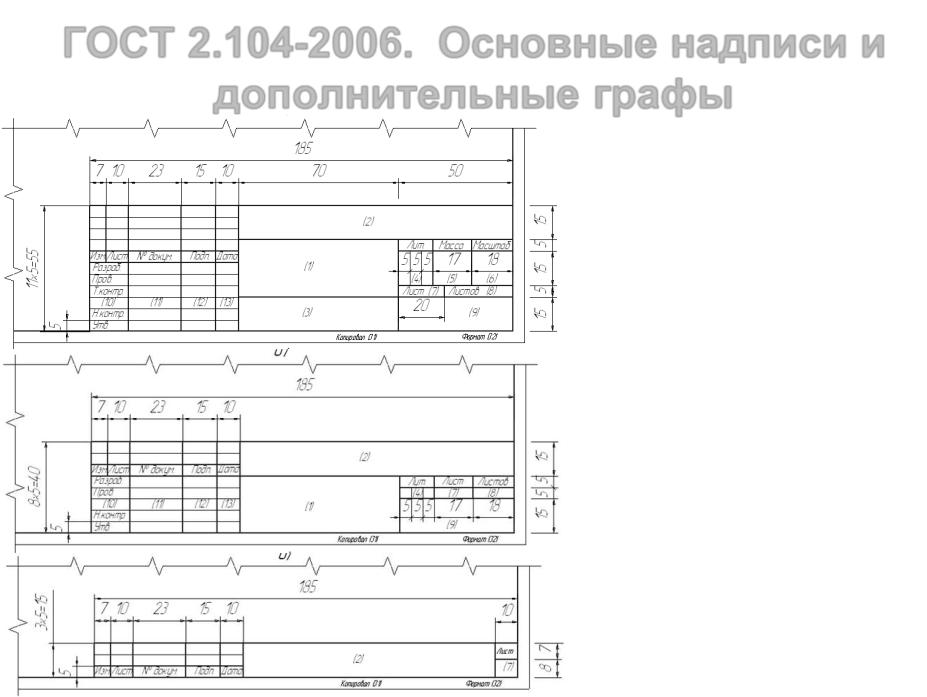

ГОСТ 2.104-2006. Основные надписи и дополнительные графы
• Первый лист графического документа (чертежей, схем). Форма 1.
• Первый лист текстового документа.
Форма 2.
• Последующие листы графических и текстовых документов.
Форма 2а

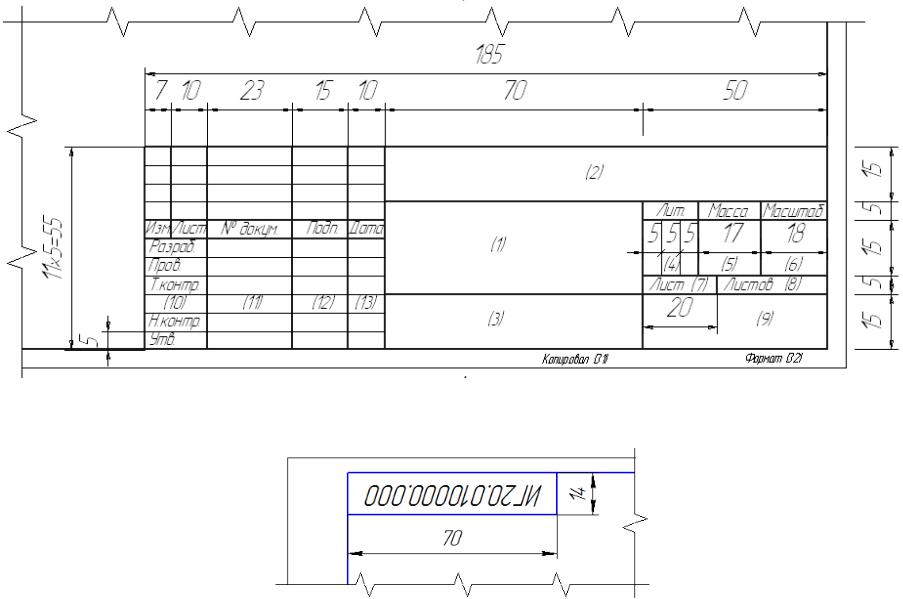

Первый лист графического документа (чертежей, схем). Форма 1.
Дополнительная графа
8

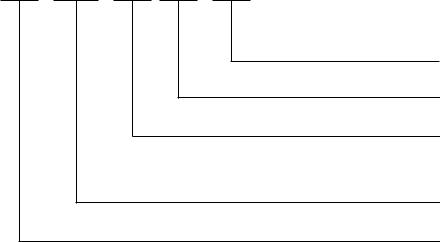

Обозначение документа
ИГ20.010000.000
Номер детали Номер варианта Номер задания
Номер кафедры Инженерная графика
9

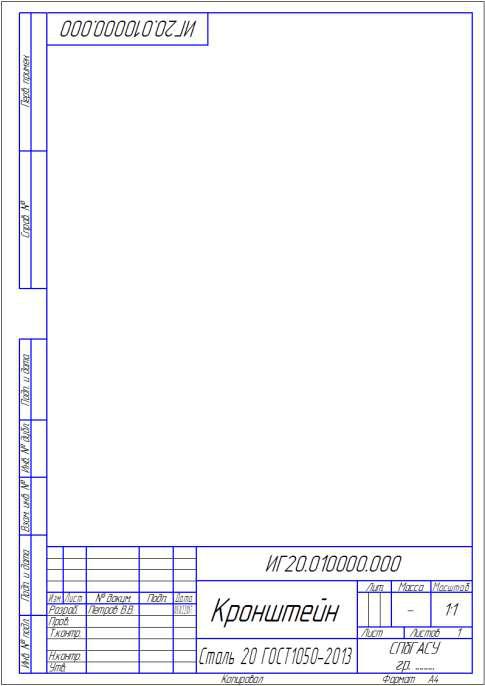

Пример
оформления
чертежа
