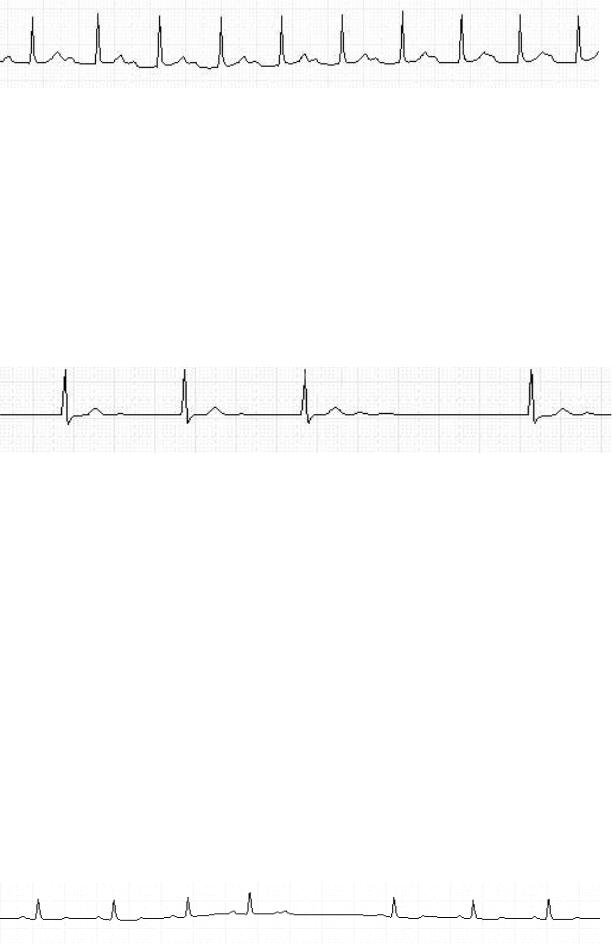

Рис. 5-10. Узловая АВ-блокада 1-й степени (V=25мм/сек).
- АВ-блокада II степени: тип МобитцI(рис. 5-11) (периодика Самойлова-Венкебаха) – прогрессирующие увеличение длительности интервал P-Q, которое завершается полной блокадой предсердного импульса (непроведенный зубец P) с последующим возобновлением АВпроведения (первый интервал P-Q цикла самый короткий), причем пауза между желудочковыми комплексами меньше удвоенного самого короткого интервала R-R (интервалы R-R в периодике укорачиваются в связи с тем, что степень прироста P-Q в периодике уменьшаются); колебания вегетативного тонуса и другие причины ведут к появлению атипичных периодик.
Рис. 5-11. Узловая АВ-блокада 2-й степени, Мобитц I (V=25мм/сек).
- АВ-блокада II степени: тип МобитцII (рис. 5-12) – кратная блокада проведения предсердного импульса (выпадение QRS) без предшествующего удлинения интервала P-Q (величина его постоянна, может быть несколько больше нормы); зубец P синусового происхождения, частота предсердного ритма не превышает 140 уд./мин (большая частота говорит о несинусовом характере предсердного ритма), пауза между желудочковыми комплексами, обусловленная полной блокадой предсердного импульса, равна двум интервалам R-R, длительность которых остается постоянной; блокада 2:1 (рис. 5-13) не отличима от типа 1; возможна блокада двух последовательных предсердных импульсов (блокада 3:1), при которой между желудочковыми комплексами регистрируется 3 зубца P; нередко комплекс QRS расширен за счет сопутствующих нарушений проводимости по пучку Гиса и указывают на дистальный тип АВ-блокады; для дифференцировки собственно узловых и стволовых (дистальных, в стволе пучка Гиса) блокад используют пробу с физической нагрузкой, атропином(стволовые блокады к ним не чувствительны, степень узловой блокады уменьшается), вагусные пробы (узловая блокада усугубляется, стволовая может ослабевать).
Рис. 5-12. АВ-блокада 2-й степени типа Мобиц 2 (V= 25 мм/сек)
295
