6

Pld = (u2a2 +v2b2 +ω2c2 + 2uvabcosγ + 2uωaccos β + 2vωbccosα)12 ,

где [uvω] - индексы узлового ряда.

Для ортогональной решетки период идентичности узлового ряда

Pld = u2 a2 +v2b2 +ω2c2 .

Угол между двумя узловыми рядами [u1v1ω1 ] и [u2v2ω2 ]

cosϕ =

(R1R2 )











R

R

2













1





здесь

R1 = u1a +v1b +ω1c и R2 = u2a +v2b +ω2c

Для кубической решетки

cosϕ =



u1u2 +v1v2 +ω1ω2

+ω2 .

u2

+v2

+ω2

u2

+v2



1

1

1

2

2

2

(2.7)

(2.8)

(2.9)

(2.10)

Угол между двумя узловыми плоскостями (h1k1l1 ) и (h2 k2l2 )



cosϕ =

(H1H2 )













(2.11)



H1





















H2



































где H1

и H2 - векторы обратной решетки, перпендикулярные данным узловым плоско-

стям





























H1 = h1a + k1b +l1c , H2 = h2a + k2b +l2c





Условие перпендикулярности двух плоскостей



(H1H2 )= 0



















(2.12)

Для кубической решетки







cosϕ =











h1h2 +k1k2 +l1l2





(2.13)



h2

+k 2

+l 2

h2

+k 2

+l 2













1



1

1

2

2

2





и условие перпендикулярности





h1h2 + k1k2 +l1l2 = 0 .









(2.14)

Угол между узловой плоскостью и узловым рядом



cosψ =



(RH )

.











(2.15)

















R

H

































Если в плоскости (hkl)

лежат два направления [u1v1w1 ] и [u2 v2 w2 ] то индексы этой плос-

кости равны













h = v1w2 v2 w1 ,







k = w1u2 w2u1 ,

l = u1v2 u2v1

(2.16)

Аналогично, индексы направления [uvw]

вдоль которой пересекаются две плоскости

(h1k1l1 ) и (h2k2l2 ) определяются системой уравнений



u = k1l2



k2l1 ,







v = l1h2 l2 h1 ,

w = h1k2 h2 k1

(2.17)

Множество узловых плоскостей, параллельных некоторому узловому ряду, называется зоной плоскостей, а соответствующий узловой ряд – осью зоны. Плоскость (hkl) принад-

лежит зоне с осью, которая имеет индексы [uvω].

Индексы оси зоны, которой принадлежат две плоскости (h1k1l1 ) и (h2 k2l2 ) определяются из соотношений

u = (k1l2 k2l1 ), v = (h2l1 h1l21 ), ω = (h1k2 h2k1 ) (2.18)

Условие зональности определяющее связь между индексами оси зоны [uvw] и индексами (hkl) плоскостей, входящих в данную зону имеет вид

hu + kv +lw = 0 .

(2.19)

Три узловые плоскости (h1k1l1 ), (h2 k2l2 ) и (h3k3l3 ) принадлежат одной зоне, если



h

k

l







1



1



1



= 0 .



h2

k2

l2



(2.20)

h

k

3

l

3







3











Задача 2.1. Принадлежат ли плоскости (111), (171), (2 1 2) к одной зоне?

Задача 2.2. Записать индексы направления в гексагональной плотноупакованной решетке, вдоль которого расположены атомы с координатами [[23 13 0]] и [[ 13 23 12]].

Задача 2.3. Вычислить углы между направлением [001] и <111 >, <110 > и <112 > для

Mg.

Задача 2.4. Найти среди перечисленных пять плоскостей, принадлежащих одной зоне:

(111), (1 71), (312), (021), (3 1 1), (515), (133), (113), (1 1 0), (0 1 1).

Задача 2.5. Построить плоские сетки прямой и обратной решеток, перпендикулярные направлениям [001] , [110], [111] проходящие через начало координат для Ge.

Задача 2.6. Определить период идентичности вдоль направления (111) в решетках алмаза

и сфалерита.

Задача 2.7. Найти индексы плоскостей, отсекающих на координатных осях отрезки 2;3;4; - 3;3;2.

Задача 2.8. Для кубической сингонии найти индексы плоскости (hkl), в которой находятся направления [011] и [102].

Задача 2.9. Найти три плоскости, входящие в данную зону или ось зоны [111].

Задача 2.10. Найти расстояние между плоскостями (111) для триклинного кристалла имеющего параметры: a = 6,64 Å, b = 8,31 Å, c = 11,18 Å, α =64.0°, β = 46.3°,

.γ =77.4°.

3. Кристаллографические проекции.

Для построения кристаллографической проекции кристаллического многогранника перенесем все грани и ребра параллельно самим себе так, чтобы они пересекались в одной точке пространства O. К каждой грани из той же точки o восстановим нормали, которые будут определять ориентацию соответствующих плоскостей. Построенная совокупность прямых и плоскостей называется кристаллическим комплексом, а выбранная таким образом точка О – центром кристаллического комплекса.

Сферическая проекция.

8

Из центра кристаллического комплекса O описывается сфера произвольного радиуса. Точка пересечения линии комплекса с поверхностью сферы – есть сферическая проекция направления.

Первая сферическая координата – долгота ϕ – отсчитывается по экватору от нулевого индекса по часовой стрелке (на сетке каждое деление соответствует 2°, каждый десятый градус выделен жирной линией).

Вторая сферическая координата – полярное расстояние ρ – отсчитывается по любому направлению от нуля (северный полюс N ) до 180o . (южный полюс S ). Стереографическая проекция

Плоскостью проекции является экваториальная плоскостьQ . Для построения стереогра-

фической проекции прямой, например OA , проводят линию AS на сфере от полюсной точки A на сфере проекций до южного полюса S сферы. Точка a пересечения линии AS с кругом проекции есть стереографическая проекция направления OA .

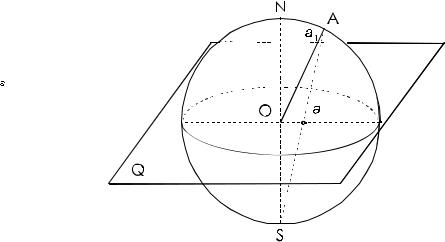

Рисунок 2 Построение стереографической проекции.

Гномостереографическая проекция.

Чтобы получить гномостереографическую проекцию кристаллографической плоскости, проводят нормаль к этой плоскости до пересечения со сферой проекций , а затем линию, соединяющую эту точку пересечения и южный полюс сферы. Гномостереографическая проекция плоскости является точка. Гномостереографические проекции направлений изображаются дугами больших кругов.

Гномоническая проекция.

Плоскость гномонической проекции - касательная к северному полюсу сферы проекций. Проекция направления OA дает на сферической проекции точку a , определенную координатами ϕ , ρ , на гномонической проекции – точку a2 , на стереографической проекции

– точку a1 .

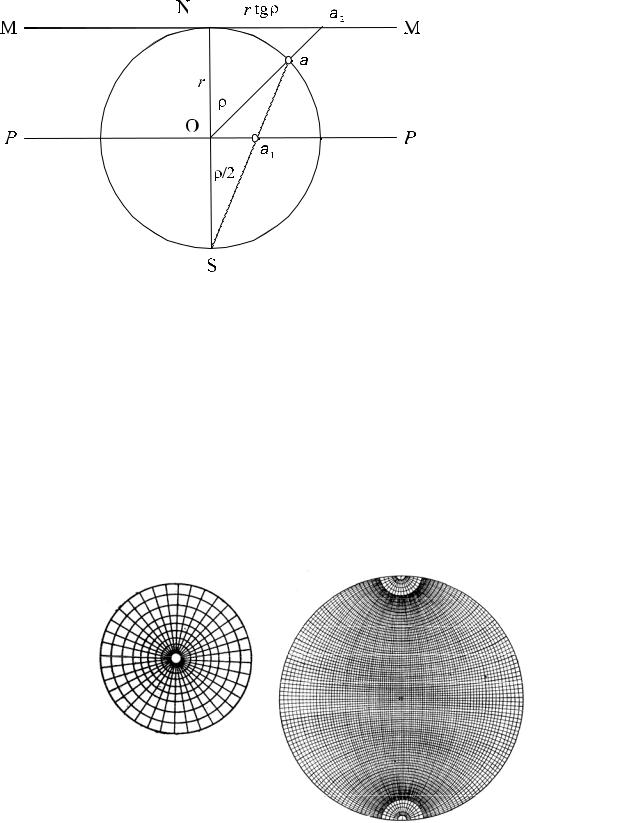

Рисунок 3 Связь между стереографической и гномостереографической проекциями. Таблица 2 Соотношения между различными типами проекций.

Тип проекции




плоскости



прямой





Стереографическая

Дуга большого круга



Точка

Гномоническая

Точка



Дуга большого круга

Гномоническая

Точка



Прямая

Для удобства построения проекций используются специальные стереографические сетки (например, «сетка Болдырева», рис. 4a), наибольшее распространение из которых получила в кристаллографии сетка Вульфа (рис. 4b), предложенная русским ученым Г.В.Вульфом в 1897 году. Она представляет собой стереографическую проекцию градусной сети сферы на меридиональную плоскость. Стандартный радиус сетки – 100 мм, цена деления – 2°.

a.

b.

Рисунок 4 Сетка Болдырева (a) b и сетка Вульфа (b).

Задача 3.1. Построить стереографическую проекцию направления, заданного сферическими координатами ϕ и ρ.

Задача 3.2 (обратная). Определить сферические координаты направления, заданного стереографической проекцией

Задача 3.3. Провести дугу большого круга через заданные стереографические проекции двух направлений.

10

Задача 3.4. Измерить угол между двумя направлениями, заданными их стереографическими проекциями (например, угол между направлениями А и В).

Задача 3.5. Найти полюс дуги большого круга, заданной на стереографической проекции (под полюсом дуги разумеют точку, равноотстоящую от всех точек дуги на 90°).

Задача 3.6 (обратная). По заданному полюсу найти дугу большого круга, отвечающую его экватору.

Задача 3.7. Измерить угол между двумя дугами больших кругов. Например, требуется измерить угол между дугами ab и ad (см. рис. 4).

Задача 3.8. Построить геометрическое место точек, образующих с заданной на проекции точкой одно и то же угловое расстояние α (задача на построение малого круга).

Задача 3.9. Даны измеренные на гониометре сферические координаты следующих

граней кристалла:



















Грани

1

2

3

4

5

6

7

8

9

ϕ, ˚

-

11

101

191

281

56

146

236

326

ρ, ˚

0

42

42

42

42

90

90

90

90

Требуется: 1) изобразить гномостереографические и стереографические проекции всех граней (задачи 1 и 6); 2) измерить углы между гранями (задачи 4 и 7); 3) изобразить гномостереографические и стереографические проекции ребер (задачи 3 и 5); 4) найти сферические координаты ребер и измерить углы между ребрами (задачи 2, 4 и 7).

Задача 3.10. Построить гномостереографическую проекцию кристалла по углам между нормалями к граням (именно такие углы, как известно, измеряются на однокружном отражательном гониометре. Они же легко находятся и посредством прикладного гониометра).

4. Преобразования симметрии.

Преобразования симметрии представляют собой совокупность перемещений, при которых тело совмещается с самим собой.

Множество G называется группой, если для его элементов и заданной операции «умноже-

ния» выполняются следующие условия (групповые постулаты):



1.

Умножение ассоциативно, т.е.



(gi gk ) gm = gi (gk gm )

(4.1)

2.

Среди элементов gi множества G есть элемент e G такой, что



gi e = e gi = gi

(4.2)

элемент e называется единичным (тождественным) элементом группы G .

3.Для каждого элемента gi можно найти элемент, обозначаемый обычно через gi1 , принадлежащий тому же множеству G , такой что

gi1 gi = gi

gi1 = e

(4.3)

Элемент gi1

называется элементом, обратным элементом gi .



Если все элементы группы коммутируют друг с другом , то группа называется абелевой. Группа называется конечной, если количество элементов группового множества равно некоторому числу. Количество элементов конечной группы называется ее порядком. При бесконечном числе элементов группового множества группа называется бесконечной. Подгруппа представляет подмножество группы, которая является группой относительно операции умножения. Любая группа имеет две тривиальные подгруппы – подгруппу, множество которой состоит лишь из единичного элемента e , и подгруппу, тождественную самой группе. Порядок подгруппы R является целым делителем порядка n группы

G R , т.е.
