2.Отобразится несколько различных сопоставлений. Пример.

3.Нажмите кнопку на рукоятке для сопоставления функции, которая отображается на дисплее.

ПРИМЕЧАНИЕ. Для получения информации о том, как правильно управлять рукояткой см. руководство пользователя.

4.Курсор автоматически переместится на следующее возможное сопоставление. Повторите шаги три и четыре для каждой сопоставляемой функции.

ПРИМЕЧАНИЕ. Для пропуска функции нажмите кнопку со стрелкой вниз.

..........................................................................................................

Ручное назначение

1.Для перехода к требуемой функции используйте стрелки вверх и вниз.

не

назначено

2.Выберите Не назначено. ..........................................................

3.Выберите требуемую рукоятку в раскрывающемся списке.

не

назначено

4.Выберите Не назначено. ..........................................................

5.Выберите требуемую кнопку в раскрывающемся списке.

14 Дисплей GS3 2630

Контроллер задач

Контроллер задач (КЗ) — это часть программного обеспечения дисплея John Deere 2630. Как понятно из названия, КЗ используется для управления одним или несколькими задачами. Этими задачами могут быть следующие.

• Функция управления секциями John Deere или Swath Control

.....................................................................................................

• Предписания на основе карты ...........................................

• Документирование ...................................

Клиент КЗ (вспомогательный) зависит от главного контроллера на дисплее 2630. Клиент КЗ обменивается данными с оператором с помощью ВА

и страниц настройки оборудования дисплея GreenStar.

При запуске GreenStar 2630 КЗ сообщает о своем присутствии другим контроллерам, подключенным с помощью BUS. В отличие от ВТ контроллер задач может обмениваться данными с ОДНИМ агрегатом, подключенным к 2630. В списке всех контроллеров КЗ отображается как TSK 0XF7.

Проверка наличия КЗ в системе BUS:

1. Главное меню .................................................................................

2. Центр сообщений ..............................................................

15 Дисплей GS3 2630

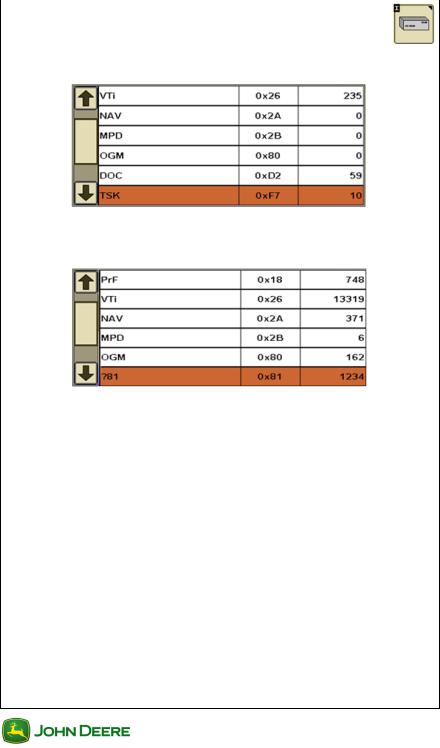

На следующем рисунке КЗ обменивается данными с системой BUS. Используется аббревиатура TSK и адрес 0xF7.

Клиент КЗ чаще всего отображается под исходным монитором GreenStar (OGM), имеющим адрес 0x80. Клиент КЗ обычно использует аббревиатуру, начинающуюся со знака вопроса и адреса от 0x81 до 0x87, как указано

в следующей таблице.

Если главный КЗ на дисплее GS не активен, клиент КЗ на агрегате не сможет обмениваться с ним данными.

Предварительные условия для КЗ для надлежащего обмена данными:

•КЗ на дисплее 2630 и клиент КЗ на агрегате должны быть активны, клиент КЗ на агрегате принимает сообщения для обмена данными. Например, клиент КЗ на агрегате принимает сообщения управления секциями (включение / выключение управления секциями) с контроллера задач на дисплее.

•Если клиент КЗ на дисплее не активен, КЗ (главный) на дисплее не сможет обмениваться с ним данными.

•Если главный КЗ на дисплее не активен, клиент КЗ на агрегате не сможет обмениваться с ним данными.

ПРИМЕЧАНИЕ. Это значит, что КЗ на агрегате и на дисплее GreenStar необходимо включить для возможности управления секциями.

16 Дисплей GS3 2630

2.GreenStar ........................................................................

3.Осн. экран GreenStar ......................................................................

4.Оборудование ...............................................................................

Машина

5.Вкладка Машина .....................................................................

6.Убедитесь, что для источника записи установлено значение Авто

......................................................................................

Агрегат

7. Вкладка Агрегат ...................................................................

8. Убедитесь, что Тип агрегата выделен серым .......

17 Дисплей GS3 2630

Несколько дисплеев

Если два дисплея, например дисплей John Deere 2630 и командный центр GreenStar 3, подключены к одной системе BUS, ВА работает полностью независимо от управления секциями и предписаний.

ВТ Пример: командный центр

и ВА распылителя

Клиент КЗ Пример. Разбрасыватель

КЗ Пример: дисплей 2630

Как показано на рисунке выше, ВА распылителя отображается на командном центре, а функции управления секциями, наведения и документации выполняются на дисплее GS3 2630.

Для работы трактора с конфигурацией с несколькими дисплеями оба дисплея должны быть настроены надлежащим образом. Например, КЗ и ВТ можно отключить, если они не необходимы для отображения командного центра GS3 агрегата. Кроме того, можно назначить приоритеты или экземпляры функций для КЗ и ВТ.

Перемещение виртуального агрегата с одного дисплея на другой

ПРИМЕЧАНИЕ. Эта функция доступна, только если два дисплея физически подключены к CANBUS на них включена функция ВТ. Для получения дополнительной информации о включении ВТ см. раздел "Включение ВТ и КЗ" данного руководства.

На StarFire 3000, контроллере обнаружения агрегатов John Deere и iSteer переместите ВА между дисплеями, как указано далее.

1. Главное меню ..................................................................................

2. Значок агрегата ................................................................

3. Далее ...............................................................................................
