Материал: Технологии информационного моделирования в управлении проектами
13.5.2. Настройки разрезки

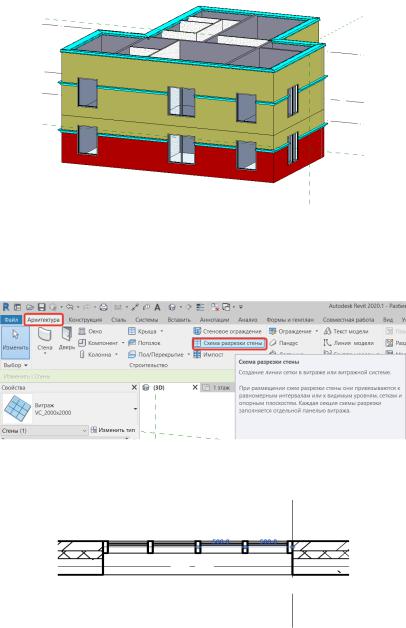

Выделим витраж и настроим разрезку. Через «Архитектура», «Схема разрезки стены» и редактируем.
Таким образом мы можем добавлять дополнительные импосты, где это требуется.
241
13.5.3.Сэндвич-панели
Вслучае моделирования промышленного здания на металлическом каркасе фасад здания может быть выполнен с помощью сэндвич-панелей.

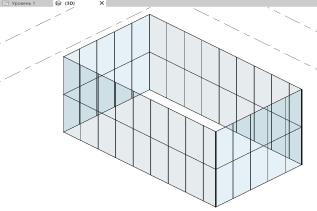

Для создания сэндвич-панелей воспользуемся инструментом «Наружное остекление». Выбираем во вкладке «Архитектура» инструмент «Стена архитектурная», тип меняем на «Наружное остекление». Построим стены здания, отображение выберем «тонированный».
Дальнейшая детализация зависит от степени заполнения.
Выделим построенный витраж и настроим его в свойствах, «Изменить тип». Создадим копию типа и назовем «VC_Сэндвичпанель». В разделе «Панели витража» по умолчанию задано «Системная панель: с остеклением». В разделе «Вертикальная сетка» выберем фиксированный интервал 4000, «Горизонтальная сетка» интервал – 1200. Наши панели теперь располагаются горизонтально. Таким образом мы задаем размеры нужных нам сэндвич-панелей.
242
Далее нам необходимо добавить сэндвич-листы. Для этого в «Диспетчере проекта» выберем в семействах «Панели витража», «Системная панель». Эти системные панели мы можем задавать свои. По умолчанию у нас сейчас «С остеклением». Скопируем ее и назовем «VC_Сэндвич-панель» и откроем у нее «Свойства типа». Задаемвсвойствахтолщину панели– 100 ммиматериал.
243
Теперь, когда тип задан, выделяем наши стены – витражи – и меняем в свойствах на «Системная панель: VC_Сэндвичпанель».
У нас получились стены здания с заданными сэндвичпанелями. Далее мы можем все также регулировать их размер и вставлять отверстия, двери, окна.
В частности, мы можем выделить с помощью кнопки TAB отдельную панель, открепить ее и вставить вместо нее пустую или с остеклением.
Если нужно вставить элемент или поработать с несколькими панелями сразу, то можно настроить сетку элементов стены.
244

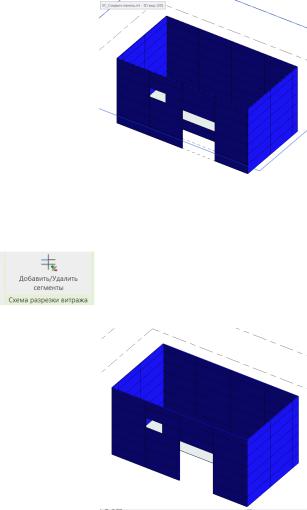

Через вкладку «Архитектура», «Схема разрезки стены» можно вставить дополнительные элементы разрезки.
Также можно дополнительно объединить несколько стандартных панелей. Для этого наводим на линию разрезки, открепляем ее и выбираем инструмент «Добавить/удалить сегменты»
, затем выделяем линию, которая не требуется.
В дальнейшем можем задать ведомость спецификации панелей.
245
