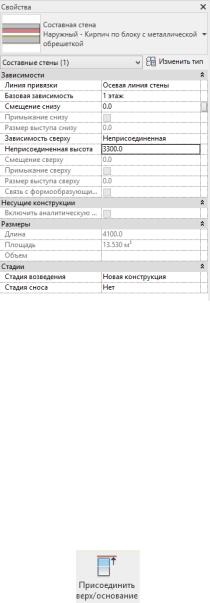

Смещение снизу и смещение сверху – перемещение начала стены относительно 1-го и 2-го этажа соответственно.
«Стадии» показывают этап разработки проекта (снос, возведение и пр.).
13.3.4. Присоединение верха, редактирование профиля
В случае если нам нужно достроить построенные ранее стены до кровли, можем воспользоваться инструментом «Присоединить верх».
Для этого выделим построенную стену и выберем инстру-
мент «Присоединить верх» |
, затем указать на кровлю. |
221

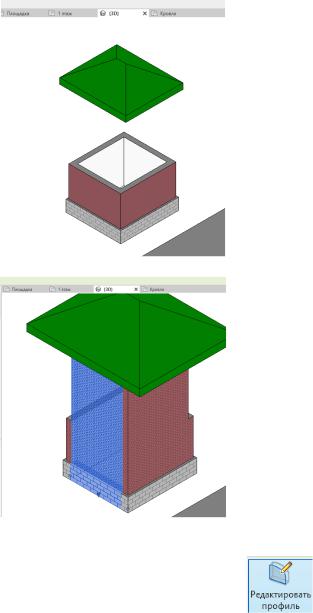

Также в случае задания нестандартного проема нам мо-
жет помочь инструмент «Редактировать профиль» |
. |
222
Для этого выделяем редактируемую стену, выбираем данный инструмент и рисуем нужный профиль стены.
13.3.5. Базовая стена. Создание нового типа. Имя

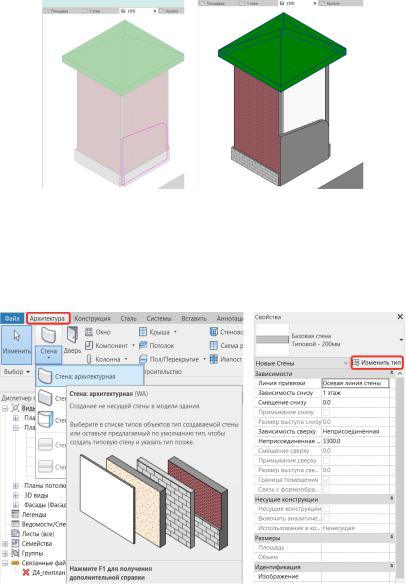

Формируем базовую стену путем задания нового типа. Для этого во вкладке «Архитектура» выбираем элемент «Базовая стена», по умолчанию возьмем «Типовой 200» и будем на его основе настраивать свою стену.
223

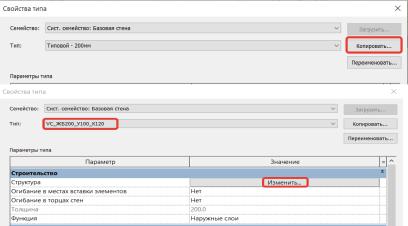

В свойствах выбираем «Изменить тип», нажимаем «Копировать» и задаем свое имя «VC_ЖБ200_У100_К120» и нажимаем «ОК». Далее заходим в структуру нашего скопированного элемента, для этого нажимаем «Изменить».
Обратите внимание, что при задании слоев стены нужно указывать, где находится наружная сторона стены, а где внутренняя. Также задана «сердцевина» стены – это тот слой стены, к которому в дальнейшем будет осуществляться привязка осей. В нашем примере сделаем внутри сердцевины железобетонный слой, в дальнейшем программа будет считать данный слой несущим.
Задаем слои стены согласно следующему составу:
1.Несущий слой.
2.Основа – подстилающий слой, гипсокартон например.
3.Термическая воздушная прослойка.
4.Отделка 1 (черновая).
5.Отделка 2 (чистовая).
6.Изоляционное покрытие (его редко добавляют).
224

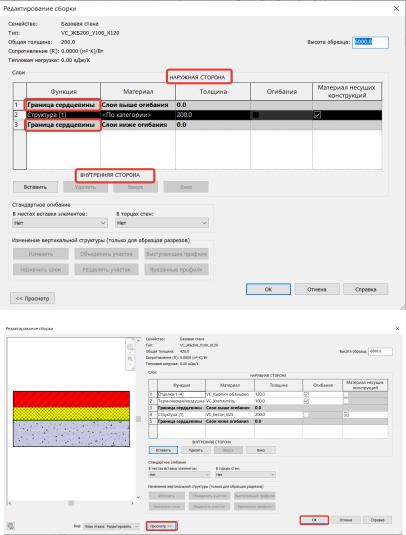

Цифры выше – это приоритет слоя. В нашем случае зададим следующую структуру: железобетон, выберем в материалах созданный ранее материал «VC_Бетон». Дополнительные слои вставляем через кнопку «Вставить». За основу слоя «Утепли-
225
