Материал: Технологии информационного моделирования в управлении проектами

13.3.2.Типы стен

Впрограмме заданы три типа стен: базовая стена, витраж и составная стена.

Базовая стена – это стена, у которой есть один или несколько слоев. Стена «Витраж» (витрина) – навесная стена, может использоваться как вентфасад или сендвич-панели. Составная стена – это одна стена, которая стоит на другой стене (разное фасадное оформление).

Рассмотрим каждый тип.

Для этого во вкладке «Архитектура» выбираем инструмент «Стена», «Стена: архитектурная».

Выделив стену, можем изменить ее настройки в свойствах. Нажимаем «Изменить тип». В открывшемся окне выбираем «Структура», «Изменить».

216

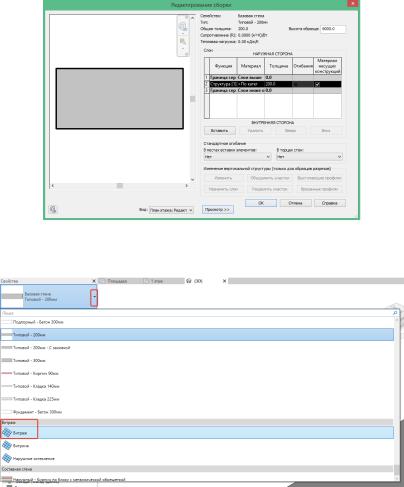

Откроется окно со структурой материала стены. Здесь мы эту структуру можем менять согласно проекту.

Поменяем в свойствах стены нашу стену на «Витраж».

Также через «Изменить тип» можем посмотреть и изменить свойства.

218

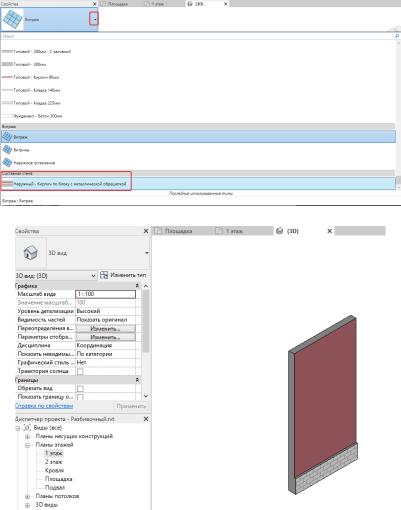

Посмотрим последний тип стен – составная стена. В свойствах выберем нужный тип.

Также через «Изменить тип» можем посмотреть и изменить свойства.

219

13.3.3.Принципы построения стен

Впрограмме заданы несколько способов построения стен: по линии, по прямоугольнику, выбор линии, по грани. Дуга сопряжения позволяет имеющиеся стены сопрячь под углом.

Для стен мы задаем высоту (для обычных) и глубину (для несущих). Стеныимеютпривязку кэтажам, начинаемс1-гоэтажа.

Привязка

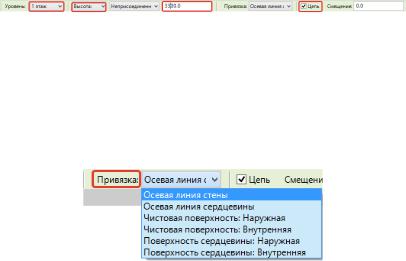

Привязка стены к оси может осуществляться несколькими способами. Привязка по осевой линии (строится по центру, по центру несущего слоя – сердцевине). Поменять направление стены (фасад и внутреннюю сторону) можно, выделив стену и нажав клавишу «Пробел».

«Смещение» позволяет построить объект от заданного элемента на выбранное расстояние.

«Радиус» позволяет скруглить стену с заданным радиусом скругления.

«Статус соединения» показывает, соединять ли точку в конце стены.

Рассмотрим дополнительно свойства стены.

«Линия привязки» – если меняем в свойствах, то стена не изменится. Линия привязки задается перед началом постройки стены.

220
