Материал: Технологии информационного моделирования в управлении проектами
Поэтому и важны классификаторы используемых строительных элементов в виде библиотеки для информационного моделирования.
Текущая структура стандарта технологии информационного моделирования представлена на рис. 80.
7.4.2. Структура нормативно-технической документации управления жизненным циклом объекта капитального строительства
Структуру нормативно-технической документации управления жизненным циклом объекта капитального строительства можно представить в виде семи блоков (рис. 81). В реальности не все планируемые документы были утверждены (рис. 82).
Первый блок, или блок 0, – это основополагающие стандарты, в которых указаны основные положения, общие требования к ИМ, термины и определения. Данный блок относится ко всем участникам инвестиционно-строительной деятельности (рис. 83).

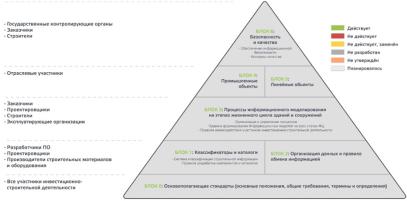

Рис. 81. Планируемая структура нормативно-технической документации управления жизненным циклом объектом капитального строительства
136

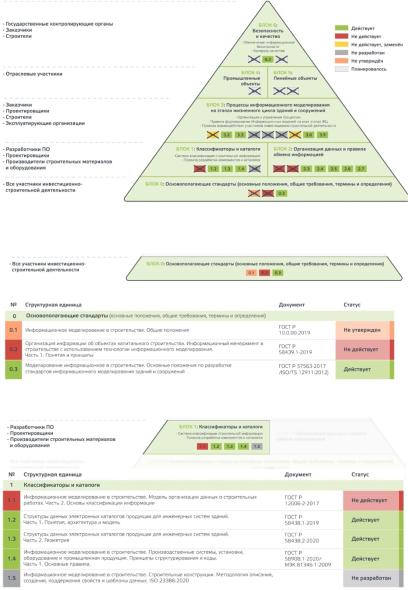

Рис. 82. Структура нормативно-технической документации управления жизненным циклом объектом капитального строительства
Рис. 83. Блок 0
Рис. 84. Блок 1
137
Блок 1 представляет собой нормативно-техническую документацию, регламентирующую классификаторы и каталоги в ТИМ. Предназначается для разработчиков ПО, проектировщиков, производителей строительных материалов и оборудования (рис. 84).
Блок 2 также для разработчиков ПО, проектировщиков, производителей строительных материалов и оборудования регламентирует организацию данных и правила обмена информацией (рис. 85).
Рис. 85. Блок 2
Следующий блок регламентирует процессы информационного моделирования на этапах жизненного цикла зданий и сооружений, предназначен для заказчиков, проектировщиков, строителей и эксплуатирующих организаций (рис. 86).
Блоки 4 и 5 документации предназначаются для отраслевых участников, регламентируют ТИМ для промышленных и линейных объектов (рис. 87).
Заключительный 6-й блок (рис. 88) регламентирует безопасность и качество на объекте, разрабатываемом с помощью ТИМ. Предназначается в первую очередь для государственных контролирующих органов, а также для заказчиков и строителей.
138

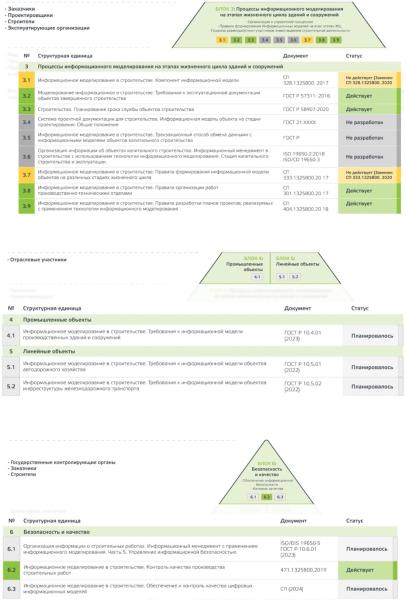

Рис. 86. Блок 3
Рис. 87. Блоки 4 и 5
Рис. 88. Блок 6
139
ТЕМА 8. ТРЕБОВАНИЯ К МОДЕЛИРОВАНИЮ. ТРЕБОВАНИЯ К УРОВНЯМ ПРОРАБОТКИ ЦИФРОВЫХ ИНФОРМАЦИОННЫХ МОДЕЛЕЙ. КАТЕГОРИИ BIM-ОБЪЕКТОВ. СОЗДАНИЕ ЭЛЕМЕНТОВ МОДЕЛИ
8.1. Требования к моделированию
Требования к результатам моделирования зданий и сооружений отражены в основном документе ГОСТ Р 57563-2017/ISO/TS 12911:2012 «Моделирование информационное в строительстве. Основные положения по разработке стандартов информационного моделирования зданий и сооружений». В нем приведены основные принципы и положения по информационному моделированию, а также стандарты информационного моделирования зданий и сооружений.
8.2. Уровни проработки цифровых информационных моделей
Уровни детализации элементов информационной модели (ранее – LOD) являются одним из самых важных компонентов
«языка» BIM.
Прежняя заимствованная классификация представляла собой два уровня: уровень информационной наполняемости (LOI), который отличается количеством информации в модели (рис. 89), а также уровень графической детализации (LODg), который усложняется при переходе информационной модели от концепта к рабочей и эксплуатационной документации. Кроме того, уровень детализации повышался при получении дополнительной информации об элементах (рис. 90).
LOD (англ. Levels of Detail – уровни детализации) – разра-
ботка нескольких вариантов одного объекта с различными степенями детализации, которые переключаются в зависимости от удаления объекта от виртуальной камеры. Существуют два подхода к управлению детализацией – статический (уровни созда-
140
