ются на этапе препроцессинга и имеют фиксированное разрешение) и динамический (создание структуры данных, из которой геометрия с нужной детализацией может быть извлечена в реальном времени во время визуализации) LOD-уровни.

Рис. 89. Уровни детализации элементов информационной модели здания

Рис. 90. Цикл получения информации

141

Уровень детализации цифровой информационной модели определяет необходимый и достаточный для каждого участника проекта уровень проработки элементов в информационной мо-

дели, т.е. какое количество графической и неграфической (атрибутивной) информации требуется для конкретного эле-

мента модели на каждом этапе. На этапе подготовки технического задания на проектирование с применением BIM технологий техническим заказчиком формулируются цели и задачи использования информационных моделей, задаются требуемые уровни детализации различных элементов модели. Уровни детализации позволяют задать одинаковым по способу отображения элементам разную степень информационного наполнения.

8.2.1.Краткая история уровней детализации

испецификации LOD

История спецификаций уровней детализации начинается в 2004 г. Впервые данную концепцию предложила компания, занимающаяся программным обеспечением для управления стройпроектами и сметными расчетами. Дальнейшее развитие данная концепция получила в 2008 г. в Американском институтом архитектуры (рис. 91).

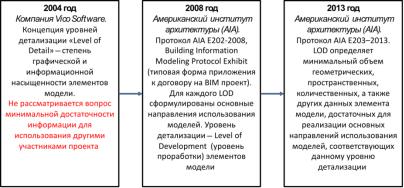

Рис. 91. История развития спецификации LOD

142

В 2011 г. (опубликована в 2013 г.) общественная организация BIMForum инициировала разработку спецификации Level of Development Specification28, которая была основана на концепции Американского института архитектуры (AIA). В спецификацию был добавлен промежуточный уровень детализации LOD 350 с целью использования строительной подрядной организацией модели для выпуска рабочей документации. Спецификация Level of Development Specification определяет с помощью LOD уровень проработки элементов модели, атрибутивную информацию, а также необходимую и достаточную информацию для всех участников проектанакаждойстадиииспользованияинформационноймодели.

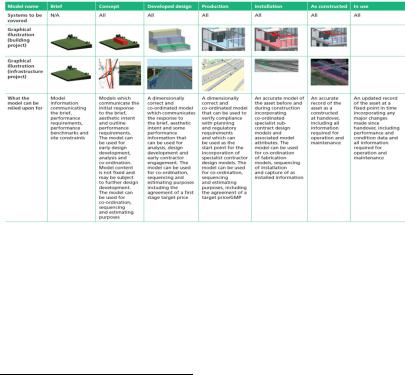

Рис. 92. Спецификация PAS 1192-2:2013

Британские компании пользуются для определения уровней детализации документами Publicly Available Specifications 1192- 2:2013 (рис. 92) «Specification for information management for the capital/delivery phase of construction projects using building information modelling» (PAS 1192-2:2013) и CIC BIM Protocol (типо-

28 BIMForum [Электронный ресурс]. – URL: https://bimforum.org/lod/ (дата обращения: 22.02.2022).

143

вая форма приложения к договору на BIM-проект). В данных источниках используется обобщающий термин «Levels of model definition», включающий: «Level of Model Detail» (LOD) – гра-

фическую составляющую элемента модели и «Level of Model Information» (LOI) – атрибутивную составляющую.

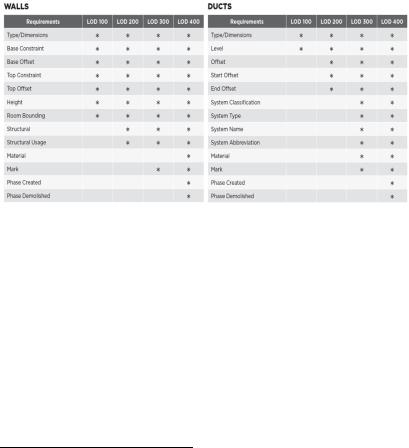

Рис. 93. Минимальныетребованиякуровнямдетализации, приведенные

вруководствепоBIM, подготовленномУправлениемпроектированием

истроительством по программам капиталовложений г. Нью-Йорка

(New York City Design And Construction BIM Guideline)

ВРоссии концепция уровней детализации представлена в сводах правил СП 333.1325800.2020 «Информационное моделирование в строительстве. Правила формирования информацион-

ной модели объектов на различных стадиях жизненного цикла»29 и СП 404.1325800.2018 «Информационное моделирование

встроительстве. Правила разработки планов проектов, реализуемых с применением технологии информационного модели-

29 СП 333.1325800.2020 «Информационное моделирование в строительстве. Правила формирования информационной модели объектов на различных стадиях жизненного цикла» [Электронный ресурс]. – URL: https://docs.cntd.ru/ document/573514520 (дата обращения: 22.02.2022).

144

рования»30 и включает пять базовых уровней, основанных на этапах жизненного цикла объекта здания и/или сооружения.

В табл. 5.1 СП 333.1325800.2020 представлены описания уровней проработки цифровой информационной модели (ЦИМ):

−уровень проработки «А» соответствует этапу инженерных изысканий, основывается на результатах проведенных инженерных изысканий, ЦИМ должна содержать «взаимосвязанные графические и атрибутивные данные, представляющие результаты инженерных изысканий, а именно: результаты инженерногеодезических изысканий, результаты инженерно-геологических изысканий, результаты инженерно-гидрометеорологических изысканий, результаты инженерно-экологических изысканий, результаты инженерно-геотехнических изысканий»;

−уровень проработки «В» соответствует этапу архитек- турно-строительного проектирования, основывается на инженерной цифровой модели местности (ИЦММ) уровня «А», ЦИМ должна содержать «взаимосвязанные графические и атрибутивные данные, представляющие результаты проектирования объекта капитального строительства (ОКС), а именно: архитектурные, технические и технологические проектные решения ОКС»;

−уровень проработки «С» соответствует этапу строительства, реконструкции, капитального ремонта, основывается на инженерной цифровой модели местности (ИЦММ) уровня «В» и/или цифровой информационной модели объекта капитального строительства (ЦИМ ОКС) уровня «В» и подразделяется на два подуровня – «С1» и «С2». ЦИМ уровня «С1» должна содержать «взаимосвязанные графические и атрибутивные данные, обеспечивающие выполнение строитель- но-монтажных работ, а именно: архитектурные, технические

30 СП 404.1325800.2018 «Информационное моделирование в строительстве. Правила разработки планов проектов, реализуемых с применением технологии информационного моделирования» [Электронный ресурс]. – URL: https://docs.cntd.ru/document/553863489 (дата обращения: 22.02.2022).

145
