Материал: Технологии информационного моделирования в управлении проектами

итехнологические проектные решения ОКС, включающие проект производства работ с применением конкретного мате- риально-технического обеспечения». ЦИМ уровня «С2» должна содержать «взаимосвязанные графические и атрибутивные данные, обеспечивающие выполнение строительного контроля

игосударственного строительного надзора, а именно: архитектурные, технические и технологические параметры объекта капитального строительства по результатам выполнения строительно-монтажных работ»;

−уровень проработки «D» соответствует этапу эксплуатации, основывается на инженерной цифровой модели местности (ИЦММ) уровня «С» («С2») и/или цифровой информационной модели объекта капитального строительства (ЦИМ ОКС) уровня «С» («С2»), ЦИМ должна содержать «взаимосвязанные графические и атрибутивные данные, обеспечивающие выполнение работ по эксплуатации ОКС, а именно: архитектурные, технические и технологические параметры объекта капитального строительства, включающие регламенты и технологические карты технического обслуживания»;

−уровень проработки «G» соответствует этапу сноса и утилизации (ликвидации), основывается на инженерной цифровой модели местности (ИЦММ) уровня «D» и/или цифровой информационной модели объекта капитального строительства (ЦИМ ОКС) уровня «D», ЦИМ должна содержать «взаимосвязанные графические и атрибутивные данные, обеспечивающие выполнение работ по сносу и утилизации ОКС, а именно: архитектурные, технические и технологические проектные решения по сносу ОКС, включающие проект

производства работ с применением конкретного материальнотехнического обеспечения»31.

31 СП 333.1325800.2020 «Информационное моделирование в строительстве. Правила формирования информационной модели объектов на различных стадиях жизненного цикла» [Электронный ресурс]. – URL: https://docs.cntd.ru/ document/573514520 (дата обращения: 22.02.2022).

146

ТЕМА 9. ТРЕБОВАНИЯ К КАЧЕСТВУ BIM МОДЕЛИ. ТРЕБОВАНИЯ К ПОДГОТОВКЕ ФАЙЛОВ ЦИФРОВОЙ МОДЕЛИ. ТРЕБОВАНИЯ К ОТСУТСТВИЮ КОЛЛИЗИЙ (ПЕРЕСЕЧЕНИЙ МЕЖДУ ОБЪЕКТАМИ, ДУБЛИРОВАНИЯ ОБЪЕКТОВ И ИХ ЧАСТЕЙ, НЕПРОЕКТНЫХ ЭЛЕМЕНТОВ). ПРОВЕРКА НА СООТВЕТСТВИЕ НОРМАТИВНЫМ ТРЕБОВАНИЯМ РАЗДЕЛОВ ПРОЕКТА. ФОРМИРОВАНИЕ ОТЧЕТОВ О ПРОВЕРКАХ. ЭКСПЕРТИЗА МОДЕЛИ

9.1. Техническое задание на информационную модель

Ниже приведена схема пунктов, необходимых и достаточных при разработке технического задания на информационную модель объекта капитального строительства.

1.Общие сведения

1.1.Основные термины и определения

1.2.Исходные данные

2.Требования к BIM-моделям

2.1.Общие требования к моделям

Моделирование всех объектов должно проводиться в соответствии с их истинными размерами в масштабе 1 : 1 в метрической системе измерений (мм, м2, м3): линейные – миллиметры, с округлением до трех знаков после запятой (0,000 мм); высотные отметки – метры, с округлением до трех знаков после запятой (0,000 м); объемы материалов – кубические метры, с округлением до трех знаков после запятой 0,000 м3); угловые размеры – градусы – минуты – секунды (0°0’0’’).

Все элементы BIM-модели должны быть строго классифицированы по типам и категориям объектов на основе библиотечных элементов. 3D визуальное отображение BIM-модели не должно содержать неклассифицированные элементы. Каждый элемент информационной модели, независимо от принадлежности к конкретному разделу проекта, должен находиться в соответствующей его свойствам категории.

147

Все основные элементы и объекты BIM-моделей должны иметь габаритные размеры, соответствующие фактическим строительным элементам.

Структура BIM-модели должна иметь разбиение (группировку) на функциональные части: разделы проекта, фазы, этажи, секции, функциональные зоны, уровни и пр.

Все разделы проекта (типы инженерных систем и др.) должны иметь различные цветовые решения.

Все разделы проекта, отраженные в модели, должны быть скоординированы между собой, что исключает коллизии в файлах, передаваемых заказчику.

Все получаемые на основе модели ортогональные виды должны корректно отображать построенный объект.

2.2. Состав разделов моделей

Модели по разделам разрабатываются в отдельных файлах, файлы связываются между собой как внешние ссылки в соответствии с общей системой координат (табл. 7).

Таблица 7

Состав разделов информационной модели

Все файлы должны именоваться в соответствии с разделом «2.7. Требования к наименованию файлов модели».

148

В качестве сопроводительной документации к моделям необходимо предоставить «Протокол информационных моделей», включающий:

−структурный состав обобщенной модели (описание отдельных моделей по разделам);

−структурный состав моделей по разделам (описание отдельных моделей по разделам);

−параметры площадки проекта с зафиксированными координатами;

−список уровней, используемых в модели;

−список файлов моделей по разделам, описание их содер-

жания;

−описание используемых рабочих наборов;

−список и описание используемых в моделях групп;

−систему наименования видов в моделях;

−систему наименования семейств в моделях;

−систему наименования сборок.

Форма «Протокола информационных моделей» предоставляется заказчиком.

2.3. Требования к уровню проработки моделей

Основная цель использования уровней проработки при формировании BIM-модели – позволить исполнителям подготовить и предоставить необходимый и достаточный объем графической и информационной составляющей модели на разных стадиях проектирования. При этом элемент, соответствующий какому-то определенному уровню, соответствует всем требованиям предыдущих уровней проработки. Таким образом, для элементов, разработанных под D, выполняются все требования А, В и С1 и С2. Уровень проработки модели устанавливается в соответствии с СП 333.1325800.2020 «Информационное моделирование в строительстве. Правила формирования информационной модели объектовна различныхстадиях жизненногоцикла»32.

32 СП 333.1325800.2020 «Информационное моделирование в строительстве. Правила формирования информационной модели объектов на различных стадиях жизненного цикла» [Элек-

тронныйресурс]. – URL: https://docs.cntd.ru/document/573514520 (датаобращения: 22.02.2022).

149

2.4. Требования к базовому файлу моделей

Обеспечение модели общей базой координат осуществляется через создание базового файла. На основе сформированного базового файла происходит дальнейшая связка всех моделей по всем разделам.

Базовый файл является главным источником данных абсолютных координат, осей, уровней и местоположения проекта. Ориентирование на перечисленные данные в других файлах не допускается.

Параметры площадки проекта фиксируются в «Протоколе информационной модели», в таблице протокола модели в разделе «Координаты» (табл. 8).

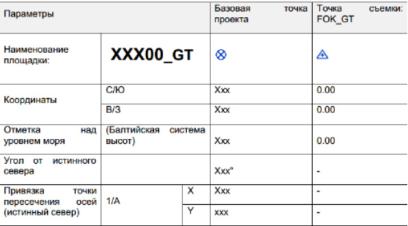

Таблица 8

Пример протокола модели с привязкой площадки проекта

В соответствии с табл. 8 необходимо предусмотреть в модели:

− привязку базовой точки проекта к точке пересечения осей 1/А;

150
