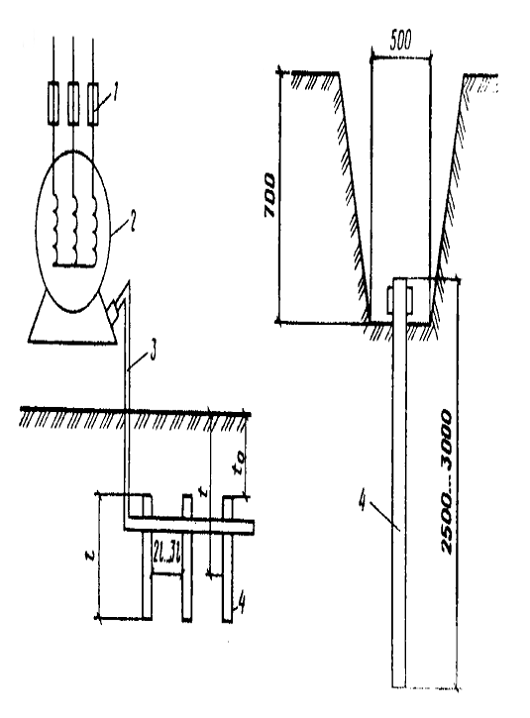

ПП - пробивной предохранитель; Rо - заземление нулевой точки трансформатора; Rз - заземляющее устройство; Rиз - сопротивление изоляции; Uпр - напряжение рикосновения; Iз - ток замыкания на землю; Iчел - ток, протекающий через человека; 1 - плавкие вставки; 2 - электродвигатель; 3 - график распределения потенциалов на поверхности земли.

Определение удельного сопротивления грунта

rрасч = r y = 100*1,7 = 170 Ом*м

Где y - коэффициент сезонности. Для I климатической зоны принимаем y = 1,7

Сопротивление одиночного вертикального заземлителя

Определение сопротивления одиночного вертикального заземлителя

Rв, Ом. В формуле t - расстояние от середины заземлителя до поверхности грунта, м; l и d - длина и диаметр заземлителя.

Сопротивление стальной полосы, соединяющей стержневые заземлители

В формуле l - длина полосы, м; t - расстояние от полосы до поверхности земли, м;d=0,5b (b - ширина полосы, равная 0,08м). Определяем расчетное удельное сопротивление грунта r’расч при использовании соединительной полосы в виде горизонтального злектрода, длиной 50м. При длине полосы 50м, y’=5,9

r’расч = r y’ = 100*5,9 = 590 Ом*м

Определяем ориентировочное число одиночных стержневых заземлителей.

Определяем ориентировочное число n одиночных стержневых заземлителей. В формуле [rз] - допустимое по нормам сопротивление заземляющего устройства, hВ - коэффициент использования вертикальных заземлителей (для ориентировочного расчета примем равным 1)

n = RВ / [rз] hВ = 48 / 4*1 = 12 шт

Принимаем расположение вертикальных заземлителей по контуру с расстоянием между смежными заземлителями равным 2l. Действительные значения коэффициента использования исходя из принятой схемы размещения вертикальных заземлителей будут равны hВ = 0,66 и hr = 0,39

Определяем необходимое число вертикальных заземлителей

n = RВ / [rз] hВ = 48 / 4*0,66 = 18 шт

Вычисляем общее расчетное сопротивление заземляющего устройства R с учетом соединительной полосы

Правильно расчитанное заземляющее устройство должно отвечать условию R =<[rз]

Расчёт выполнен верно, т.к. 3,76 < 4

9.4 Экономическая оценка последствий производственного травматизма и профзаболеваний

Тяжелые увечья людей на производстве, возникающие вследствие несчастных случаев, советское общество рассматривает как невосполнимые. Вместе с тем материальные последствия всех этих случаев на наших предприятиях всесторонне учитываются. В акте о несчастном случае на производстве по форме Н-1 п. 17 предусматривает учет этих потерь в следующем объеме: число дней нетрудоспособности; выплата по больничному листку; стоимость испорченного оборудования и инструмента, материалов и стоимость" разрушенных зданий и сооружений.

Перечисленный объем потерь включает в основном потери, вызванные непосредственно несчастным случаем. В действительности эти потери значительнее. Материальные потери (последствия), причиняемые обществу .из-за нетрудоспособности работника в связи с травмой, слагаются из следующих затрат и убытков: П1-выплата пострадавшему по листку нетрудоспособности; П2-размер пенсии, назначенной пострадавшему в связи с травмой; П3-то же, близким родственникам пострадавшего в связи с травмой; П4-выплаты пособий при временном переводе работающих на другую работу в связи с травмой; П5-возмещение ущерба работающим при частичной потере трудоспособности; П6-затраты предприятий на профессиональную подготовку рабочих, принимаемых вместо выбывших в связи с травмой; П7-другие потери, которые в большинстве случаев не учитываются, хотя иногда они могут быть значительными. В итоге общие материальные потери, руб, составят

Мп = П1+П2+П3+П4+П5+П6+П7

Укрупненный подсчет общих материальных потерь исходя из приведенной формулы определяется из зависимости

Мп=Дв З j

где Дв - потери рабочего времени у пострадавших с утратой трудоспособности на один и более рабочий день, временная нетрудоспособность которых закончилась в отчетном периоде (за исследуемый период времени), дн.; З-средняя дневная заработная плата одного работающего, руб.; j-коэффициент, учитывающий все элементы материальных затрат (выплаты по листкам нетрудоспособдости, пенсии и т. п.) по отношению к заработной плате (j=1,5.„2,0). Эффективность мероприятий по улучшению услоний и охраны труда. Прогнозирование уронил травматизма и профессиональных заболеваний.Оценку экономической эффективности мероприятий по охране труда, согласно “Определению эффективности мероприятий по улучшению условий труда”, проводят в следующих направлениях: определение материальных последствий -травматизма; затрат времени при введении мероприятий, улучшающих условия труда; сочетание предыдущих двух методов.

Например, рекомендуется подсчитывать годовую экономию от улучшения условий труда (Эмп), достигнутую за счет сокращения потерь, связанных с заболеванием, благодаря уменьшению затрат как по временной нетрудоспособности, так и в связи со стойкой нетрудоспособностью по формуле

Эмп=Ад-Ап

где Ад и Ад-размеры потерь от временной нетрудоспособности до и после внедрения мероприятий по улучшению условий труда. Общие потери от временной нетрудоспособности составляют

A=ai(hi+Ni),

где ai --потери рабочего времени от временной нетрудоспособности, ди; hi - средняя дневная недовыработка продукции в i-м. году и расчете па одного работающего, руб.; Ni-средний дневной размер пособий по больничным листам, руб.

Сокращение затрат, вызванное стойкой утратой трудоспособности и постоянным выбытием работников из производства, определяется по формуле

Эмп = Вд - Вп

где Вд и Вц-размеры потерь от стойкой нетрудоспособности до и после улучшения условий труда. Общие потери от стойкой нетрудоспособности, приводящей к постоянному выбыванию работников из производства, составляют

B = Lij (Hi + Wi + Ii + Zi),

где Lij - число лет (j), недоработанных до пенсионного возраста всеми лицами, выбывшими из производства в i-м году; Hi-средняя годовая выработка продукции на одного работающего в i-м году, руб.; Wi-средний годовой размер пенсии инвалидам труда в i-м году, руб.; Ii - средние годовые расходы на подготовку одного работника взамен выбывшего из производства, руб.; Zi-средний размер прочих затрат и доплат в связи со стойкой нетрудоспособностью и выбытием работника из производства, руб.

На современном уровне развития научно-технического прогресса прогнозирование в области науки, техники, отраслей народного хозяйства является обязательным условием. Прогнозирование же уровня травматизма и профессиональных заболеваний имеет целью определить дальнейшую тенденцию его изменения на основе значения этого уровня в прошлом и в настоящее время.

Это позволяет разрабатывать мероприятия, предупреждающие производственный травматизм и профессиональные заболевания, и планировать финансирование этих мероприятий. Для прогнозирования уровня травматизма и профзаболеваний как один из вариантов можно применить метод наименьших квадратов. Предположим, что в какой-то организации имеются статистические данные по травматизму или профессиональным заболеваниям за ряд лет t1, t2, …,tk. Известна также интенсивность травматизма l1, l2, …, lк. Применив указанный метод, можно построить кривую l = y (t), по которой определяют значение интенсивности травматизма в последующий период, т. е., например, в момент времени t.

l = y (t).

По предполагаемому значению интенсивности травматизма можно определить вероятность безопасной работы по экспоненте

Р* (t) = е-lt*

и сравнить ее с соответствующими вероятностями в последующие годы. Мероприятия для дальнейшего снижения уровня травматизма или профессионального заболевания необходимо разрабатывать, исходя из этой вероятности. Возможную заболеваемость с временной утратой трудоспособности на 100 работающих при вполне благоприятных условиях труда в днях прогнозируют по формуле

ВУТб = (2,42 4 - 0,167х) 100,

где х-средний возраст работающих, лет.

10. ДЕТАЛЬ ПРОЕКТА

Борьба со снегозаносимостью

В данном проекте встречаются участки с невысокими насыпями. С расширением сети автомобильных дорог в нашей стране и ежегодным увеличением объемов грузовых и пассажирских перевозок возрастают трудности в бесперебойном движении автодорожного транспорта в зимнее время.

Убытки простоя транспортных средств и снижение скорости их движения при снежных заносах исчисляются огромными убытками.

В борьбе со снежными заносами высокой эффективностью обладают снегозадерживающие лесные полосы. Они значительно снижают затраты труда средств на уборку снега с проезжей части дорог.

10.1 Определение годового расчетного снегоприноса заданной обеспеченности

На основании сведений метеостанции по ветровому режиму и установленной Мельником зависимости между осредненной интенсивностью горизонтального переноса снега и скоростью ветра на высоте флюгера определяются объемы переносимого снега. Эта зависимость выражается формулой:

где i - интенсивность горизонтального переноса снега, м3/пог.м-ч;

c - коэффициент пропорциональности, величина которого зависит от плотности снега в метелевых сугробах;-скорость ветра на высоте флюгера, м/с=0,00026 ·63 =0,056 м3/пог.м-ч.

Количество переносимого снега (W) за время действия (t) метелевого ветра определенного направления можно вычислить по формуле:

Практически, для расчета снегоприноса из журналов наблюдений метеостанции выбирают сведения по скорости и продолжительности ветров, менее чем за 10 идущих подряд зим, при определенных погодных условиях (при температуре воздуха ниже 00, скорости ветра на высоте флюгера V≥6 м/с и высоте снежного покрова не менее 10 см).

Таблица 10.1 Метереологические элементы зимы по наблюдениям метеостанции

Таблица 10.2 Повторяемость метелевых ветров по направлениям и скоростям в зиму
