При повороте будут изменяться вылет крюка, длина и угол наклона стрелы (обозначим его αγ), а также высота подъема крюка.

Используя ранее полученные значения, определяют угол поворота стрелы

tgγ= D ,

Lк

где D – горизонтальная проекция расстояния от оси пролета до центра монтируемого элемента, м.

Получив значение угла γ, определяют проекцию длины стрелы

Так как разность H – hс остается неизменной, можно определить tg αγ по формуле

где αγ – угол наклона стрелы при повороте на угол γ.

Зная величину угла αγ , определяют минимальную длину стрелы крана для монтажа крайнего элемента

Lγ = cosLсαγ γ .

Вылет крюка Lкγ получают, прибавляя к проекции длины стрелы величину d:

Lкγ =Lсγ +d.

После выявления необходимых технических параметров по таблицам или графикам взаимозависимых кривых грузоподъемности, вылета и высоты подъема крюка крана (рис.80, д), приведенных в справочной литературе, определяют соответствующие марки кранов.

106

Если окажется возможным осуществлять монтаж конструкций кранами нескольких марок и даже типов, то находят экономическую эффективность использования подобранных кранов в условиях данного строительства. Экономическую эффективность использования того или иного типа крана (или комплекта кранов) определяют путем сравнения технико-экономических показателей, основными из которых являются продолжительность монтажа, трудоемкость монтажа и стоимость монтажных работ на единицу конструкции.

Указанные показатели характеризуют конструктивные особенности кранов (производительность, число обслуживающего персонала и др.), степень охвата краном монтажных работ и использования его по времени и грузоподъемности, производительность труда рабочих, эксплуатационные затраты на транспортирование, монтаж и демонтаж, а также расход электроэнергии, топлива, горючего, смазочных материалов и прочее.

Контрольные вопросы по главе 3

1.Перечислить основные виды простейших грузоподъемных машин.

2.В чем существенное отличие строительных подъемников от строительных кранов?

3.Показать графически грузовую характеристику стреловых кранов.

4.Дать определение вылета стрелы крана.

5.Чем характеризуется поперечная грузовая устойчивость стрелового крана?

6.Что является главным параметром стрелового самоходного

крана?

7.Перечислить главный и основные параметры башенных кранов.

8.В чем заключается порядок отбора и выбраковки крюков

истальных канатов?

9.Перечислить периодичность и порядок технического освидетельствования грузоподъемных кранов?

10.Какова последовательность выбора монтажных кранов?

107

ГЛАВА 4. СТРОИТЕЛЬНЫЕ МАШИНЫ ДЛЯ ЗЕМЛЯНЫХ РАБОТ

39. Каковы физико-механические свойства грунтов?

Физико-механические свойства грунтов определяются следующими параметрами:

гранулометрическим составом – процентным соотношением по массе частиц различной крупности;

плотностью – отношением массы к единице объема (для большинства грунтов 1,5…2 т/м3);

пористостью – отношением объема пор к общему объему грунта, %;

влажностью – количеством воды, содержащейся в порах грунта, %;

связностью – способностью грунта сопротивляться разделению на отдельные частицы под действием внешних нагрузок;

разрыхляемостью – свойством разрабатываемого грунта увеличиваться в объеме при постоянстве собственной массы, которая выражается коэффициентом разрыхления (Kр = 1,1…1,4);

углом естественного откоса – углом у основания конуса, который образуется при отсыпании разрыхленного грунта с некоторой высоты;

пластичностью – способностью грунта деформироваться под действием внешних сил и сохранять полученную форму после снятия нагрузки;

сжимаемостью – свойством грунтов уменьшаться в объеме под действием внешней нагрузки;

прочностью – способностью грунта сопротивляться разрушению под действием внешних нагрузок;

сопротивлением сдвигу– сцеплением частиц грунта между собой;

коэффициентами трения грунта о сталь (0,55…0,65) и грунта по грунту (0,3…0,5);

абразивностью – способностью грунта (породы) интенсивно изнашивать (истирать) взаимодействующие с ним рабочие органы машин;

108

липкостью – способностью глинистого грунта прилипать к поверхности рабочих органов.

40. Каковы классификационные признаки машин для земляных работ?

Машины для земляных работ классифицируются по различным признакам (рис. 81, 82).

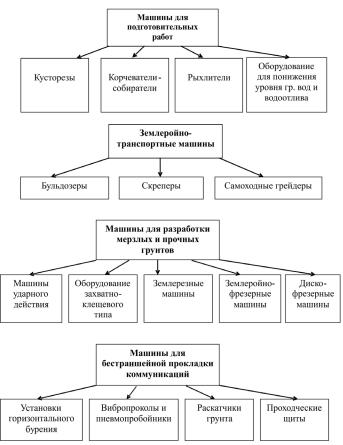

Рис. 81. Классификация машин для земляных работ по различным признакам

109

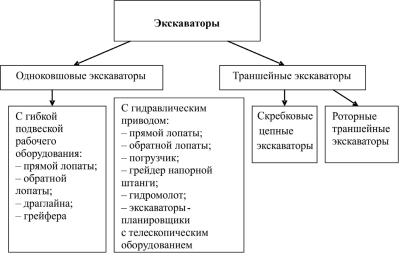

Рис. 82. Классификация экскаваторов

Кроме того, в составе машин для земляных работ используются бурильно-крановые машины и машины для уплотнения грунтов, дорожных оснований и покрытий. Широко распространены экскаваторы как на колесном, так и на гусеничном ходу, а также неполноповоротные экскаваторы со сменным рабочим оборудованием, малогабаритные экскаваторы, мини- и микроэкскаваторы.

41. В чем состоят особенности машин для подготовительных работ?

Для выполнения подготовительных работ применяют кусторезы, корчеватели-собиратели и рыхлители, оборудование для понижения уровня грунтовых вод и открытого водоотлива.

Кусторезы (рис. 83, а) предназначены для расчистки заросших кустарником и мелколесьем площадей под застройку и представляют собой навесное оборудование с гидравлическим управлением на гусеничных тракторах. Основным рабочим органом кустореза служит клинообразный отвал, снабженный в нижней части сменными гладкими или пилообразными ножами. Впереди отвала, имеющего
