Материал: семинар 1
Самоуплотняющиеся
22 – регулятор уплотнений
Тепловая схема паротурбинной установки

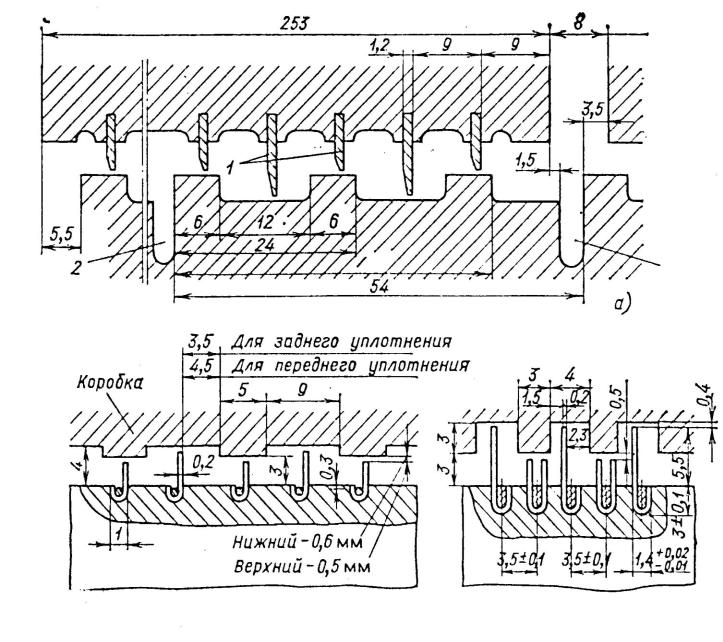

Термокомпенсационные канав
схема направления потоков пара в концевом уплотнении ЦВД, работающим по принципу
"самоуплотнения".
После дросселирования в двух сегментах уплотнений пар отводится в соответствующие камеры и далее в сальниковые подогреватели (СП) основного конденсата тепловой схемы
турбоустановки.
Уплотняющий пар с давлением больше атмосферного (около 0,03-0,05 МПа),
поддерживаемым в различных режимах эксплуатации турбоустановки с помощью регулятора уплотнений (РУ), направляется в предпоследнюю камеру концевого уплотнения.
Из последней камеры паровоздушная смесь отсасывается эжекторами уплотнений (ЭУ)
и утилизируется в его охладителях.
Организация уплотнений паровой турбины К-210-12,8 ЛМЗ:
1 – регулятор подачи пара на уплотнения; 2 – коллектор уплотняющего пара; 3 –
предохранительный клапан; 4 – подача пара в отбор № 2; 5 – подача пара в отбор № 4; 6 –
подача пара в сальниковый подогреватель; 7 – отсос пара из концевых камер уплотнений в охладители ЭУ
Отсос паровоздушной среды из крайних (каминных) камер концевых уплотнений
производится с помощью эжекторов (ЭУ) в охладители (ОУ) тепловой схемы ТЭС.
