Тепловая схема турбоустановки ТЭЦ МЭИ
Теплоэлектроцентраль МЭИ (ТУ)

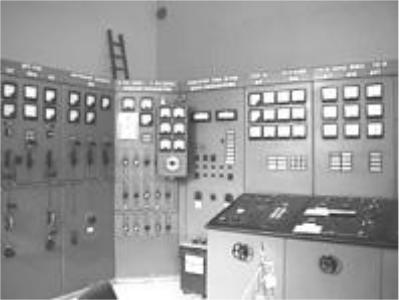

Теплоэлектроцентраль МЭИ (ТУ) являясь энергетическим
предприятием, |
на |
котором |
осуществляется |
комбинированная выработка электрической и тепловой энергии, входит в структуру ОАО “Мосэнерго” На ТЭЦ МЭИ были установлены две турбины с
регулируемыми отборами и с конденсацией пара в конденсаторах: турбина № 1 типа П-6-35/5 номинальной мощностью 6000 кВт и турбина № 2 типа П-4-35/5
номинальной мощностью 4000 кВт; суммарная электрическая мощность ТЭЦ составляла 10000 кВт.
Однако основное назначение ТЭЦ МЭИ – служить учебно-экспериментальной базой.
Турбина № 1 имеет регулируемый отбор пара при давлении 0,5 МПа в количестве 40 т/ч.
Пар для турбины производится в котле за счет тепла сжигаемого газа. Котел – барабанного типа с естественной циркуляцией имеет производительность 60 т/ч; давление и температура пара Р0 = 4 МПа, t0 = 440°С.
На ТЭЦ можно выделить три замкнутых контура:
1). По пару и питательной воде: котел – турбина – конденсатор - конденсатный насос – ПНД – деаэратор - питательный насос – ПВД - котел.
2). По циркуляционной охлаждающей воде: циркуляционные насосы – конденсатор – градирни - циркуляционные насосы.
3). По сетевой воде: сетевые насосы – сетевые подогреватели – тепловой потребитель -
сетевые насосы.
Паросиловой цикл Ренкина

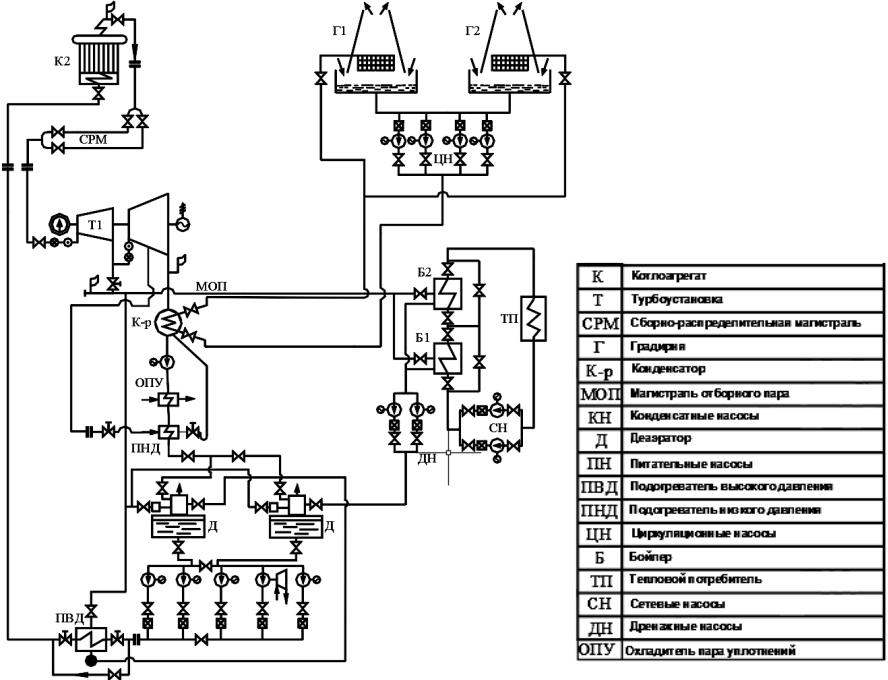

Принципиальная тепловая схема ТЭЦ
