Материал: семинар 1

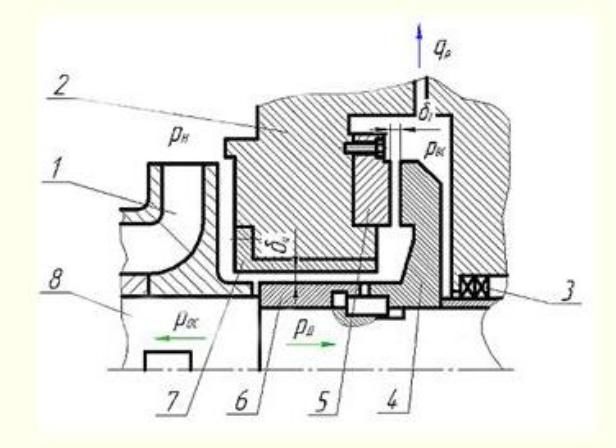

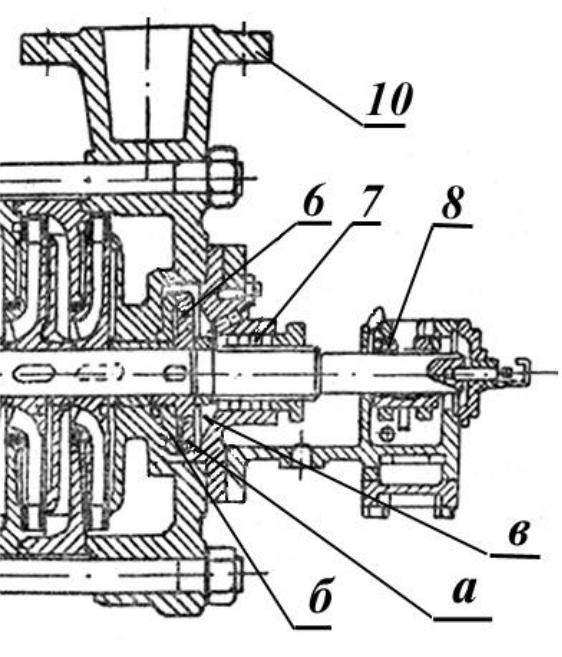

Устройство гидропяты
4, 6 – диск ротора; 5 – подушка пяты (диск статора); δ1 – соединение со всасом насоса; Рн – напор; δ0 – радиальный зазор; 8 – ротор.
ПВД
Подогрев питательной воды в ПВД производится паром из регулируемого отбора турбины. ПВД расположен после питательных насосов, с
поверхностью нагрева 60 м2, обеспечивает нагрев питательной воды от 104
до 150 °С.

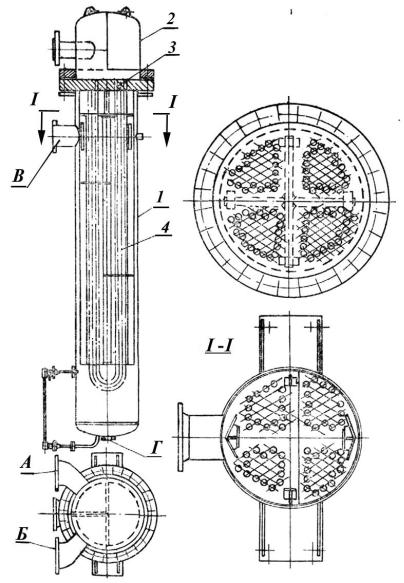

Подогреватель высокого давления
Питательная вода вводится в подогреватель через входной патрубок А, выводится через выходной патрубок Б. Греющий пар подводится через патрубок В, а его конденсат
отводится через отверстие Г в днище парового
корпуса и направляется в деаэратор.
1 - паровой корпус; 2 - верхняя водяная
камера; 3 – трубная доска; 4 - U-образные трубки; А - вход воды; Б - выход воды; В -
вход пара; Г - отвод конденсата
