Материал: семинар 1

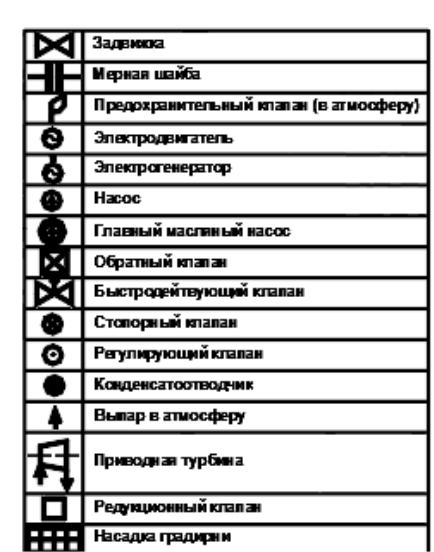

Условные обозначения

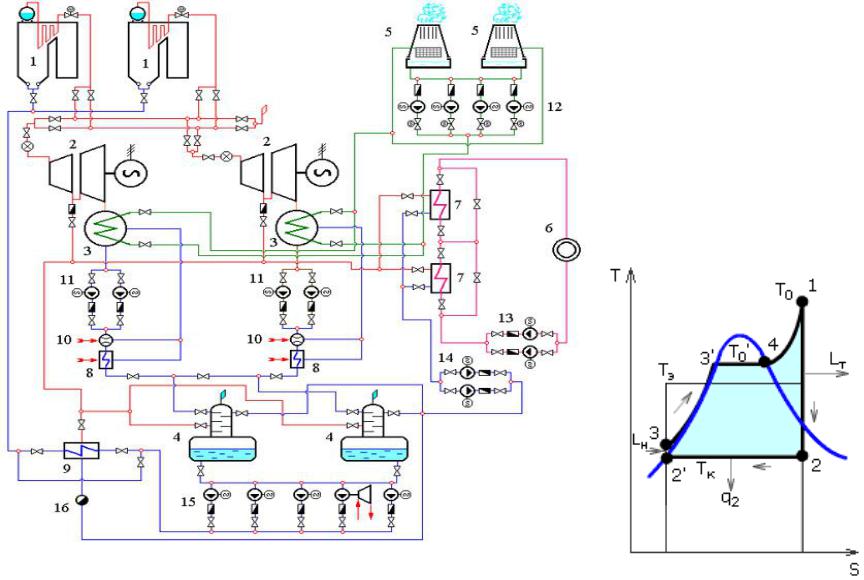

Принципиальная тепловая схема ТЭЦ МЭИ до реконструкции

1 - котлы; 2 - турбогенераторы № 1 и 2; 3 - конденсаторы турбин; 4 - деаэраторы; 5 - градирни; 6 - тепловой потребитель; 7 - сетевые подогреватели; 8 - охладитель пара уплотнений (ПНД); 9 - подогреватель высокого давления; 10 - охладитель пара эжекторов; 11 - конденсатные насосы турбин; 12 - циркуляционные насосы; 13 - сетевые насосы; 14 - конденсатные насосы сетевых подогревателей; 15 - питательные насосы; 16 – конденсатоотводчик

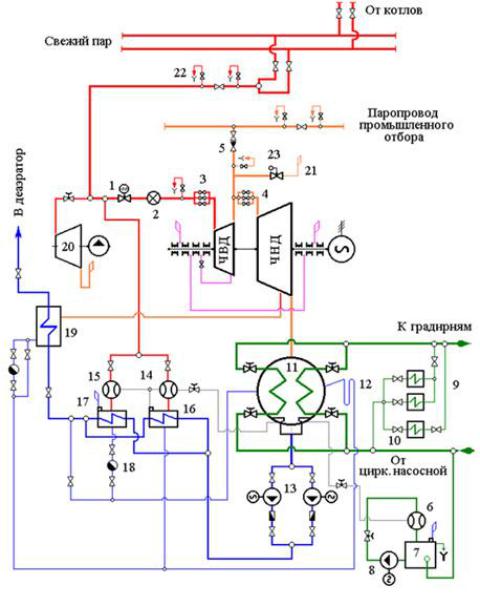

ПРИНЦИПИАЛЬНАЯ ТЕПЛОВАЯ СХЕМА ПАРОВОЙ ТУРБИННОЙ УСТАНОВКИ

1 - главная паровая задвижка; 2 - стопорный клапан; 3 - регулирующие клапаны ЧВД; 4 - регулирующие клапаны ЧНД; 5 - обратный клапан на линии отбора; 6 - водоструйный эжектор; 7 - водяной бак; 8 - насос водоструйного эжектора; 9 - воздухоохладители генератора; 10 - маслоохладители; 11 - конденсатор; 12

-гидрозатвор; 13 - конденсатные насосы; 14 - пароструйный эжектор первой ступени; 15 - пароструйный эжектор второй ступени; 16 - охладитель эжектора первой ступени; 17 - охладитель эжектора второй ступени; 18 - конденсатоотводчик; 19

-подогреватель низкого давления; 20 - масляный турбонасос; 21– выхлоп в атмосферу; 22 - дренаж; 23 – предохранительный клапан.

1 - главная паровая задвижка;

2 - стопорный клапан;

3 - регулирующие клапаны ЧВД;

4 - регулирующие клапаны ЧНД;

5 - обратный клапан на линии отбора;

6 - водоструйный эжектор;

7 - водяной бак;

8 - насос водоструйного эжектора;

9 - воздухоохладители генератора;

10 - маслоохладители;

11 – конденсатор;

12 - гидрозатвор;

13 - конденсатные насосы;

14 - пароструйный эжектор первой ступени; 15 - пароструйный эжектор второй ступени; 16 - охладитель эжектора первой ступени; 17 - охладитель эжектора второй ступени; 18 - конденсатоотводчик; 19 - подогреватель низкого давления; 20 - масляный турбонасос; 21– выхлоп в атмосферу; 22 - дренаж; 23 – предохранительный клапан.

Схема двухступенчатого пароструйного эжектора

1 – рабочее сопло I-й ступени эжектора; 2 – камера смешения; 3 – диффузорный канал; 4 – трубный пучок охладителя паровоздушной смеси I-й ступени эжектора; 5 - рабочее сопло II-й ступени эжектора; 6 - трубный пучок охладителя паровоздушной смеси II-й ступени; 7 – отвод воздуха
