Материал: Сборник трудов победителей конкурса на лучшую научную работу студентов и аспирантов ВГТУ

В рамках реализации Федеральной целевой программы «Научные и научно-педагогические кадры инновационной России» на 2009-2013 годы было разработано и исследовано несколько установок различного технологического назначения [1].

Оптимизация конструктивных и эксплуатационных параметров аппаратов с центробежным псевдоожиженным слоем дисперсного материала, как известно, позволяет существенно улучшить их технико-экономические показатели. Предварительный анализ установок подобного типа выявил основные параметры, оптимизация которых обеспечивает максимальный энергетический и экономический эффект. К этим параметрам относятся скорость ожижающего газа, эквивалентный диаметр частиц дисперсного материала и угол входа струи ожижающего газа в слой материала. В качестве критерия оптимизация теплотехнологического оборудования обычно принимают удельные приведенные затраты или годовой экономический эффект от внедрения аппарата. Однако при использовании такой целевой функции необходимо рассматривать всю технологическую схему, в которой применяется данный аппарат. Кроме того, для расчета этих показателей используются тарифы на электрическую и тепловую энергию и цены на материалы и оборудование, которые в процессе эксплуатации установки могут существенно изменяться. В связи с этим, в качестве критерия оптимизации удобнее применить теплогидродинамический показатель, который представляет собой отношение количества теплоты, переданного дисперсному материалу в аппарате к расходу энергии на привод дутьевой машины [2]. Поскольку данное соотношение не учитывает качественного различия между тепловой и электрической энергией, то при расчете теплогидродинамического показателя необходимо учитывать КПД установок, в которых эти виды энергии производятся

Количество переданной в аппарате теплоты определяется из уравнения Ньютона-Рихмана.

центробежном псевдоожиженном слое может быть определен из соотношения

эквивалентный диаметр частиц дисперсного материала, м, - коэффициент теплопроводности теплоносителя,

решетки к оси аппарата, .

Мощность, затрачиваемая на «прокачку»

аналитическим способом задача решалась методом вариантных расчетов. На рис. 1 приведена зависимость

относительной скорости ожижающего агента при разных значениях диаметра частиц дисперсного материала и углов входа ожижающего газа в слой.

При выполнении расчетов величина минимальной скорости ожижающего газа определялась из соотношения [4]

скорость ожижающего газа в аппарате находится в пределах

Рис. 2. Зависимость теплогидродинамического показателя от

Как следует из графика, с увеличением диаметра частиц величина E уменьшается, что связано, на наш взгляд, с уменьшением поверхности теплообмена с одной стороны и ростом гидравлического сопротивления с другой стороны. Особенно сильно эта

пропорционально росту диаметра частиц, поэтому в этом диапазоне наибольший эффект дает применение более мелких частиц. И, наоборот, при использовании частиц диаметром более диапазона от 2 до 3 мм данная зависимость, практически, вырождается и диаметр частиц не влияет на величину показателя E .

Оптимальное значение угла входа газового потока в слой материала лежит в интервале от 20 до 35 , причем большее значение данного интервала следует выбирать для мелких частиц.

Полученные рекомендации будут использованы при разработке методик инженерного расчета таких установок на следующих этапах выполнения НИР.

Работа выполнена в рамках ФЦП «Научные и научно-педагогические кадры инновационной России» на 2009-2013 годы, государственный контракт № 02.740.11.0758 от 12.04.2010 г.

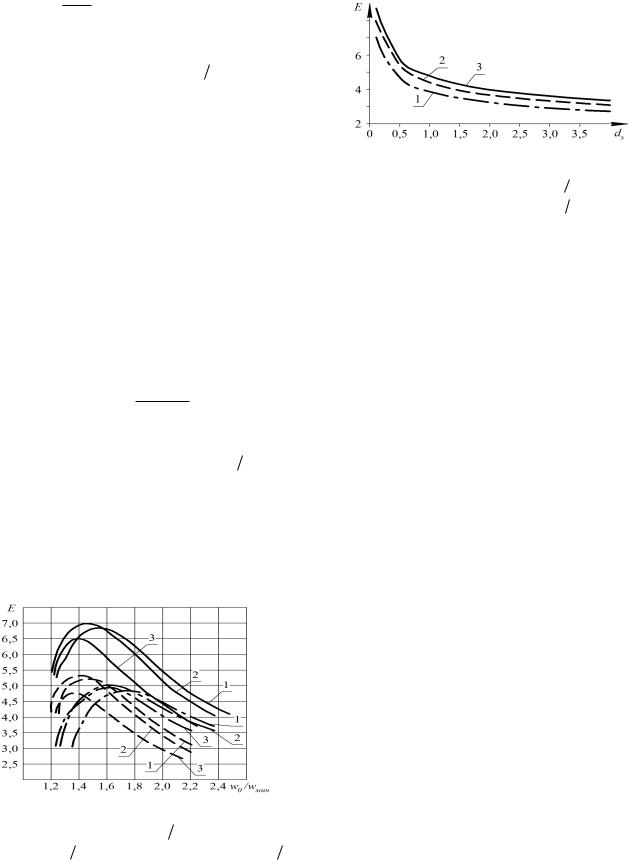

Рис. 1. Зависимость показателя E от относительной скорости ожижающего газа: частица дисперсного материала:

2 - 0 35 град , 3 - 0 50 град , т 0 град

Влияние диаметра частиц дисперсного материала на величину E показано на рис. 2.

52

Литература

1.Агапов Ю.Н. Энергосберегающие теплотехнологические установки с центробежным псевдоожиженным слоем / Ю.Н. Агапов, А.В. Бараков, В.Ю, Дубанин, Н.Н. Кожухов, Д.А. Прутских // Вестник ВГТУ. 2011 г. т. 7.№ 3 с. 9-12.

2.Вальцева Е.П. Оценка теплогидравлической эффективности рекуперативных теплообменных аппаратов / Е.П. Вальцева, Т.А. Доморацкая // Теплоэнергетика. 2002. № 3. с. 43-48.

3.Агапов Ю.Н. Оценка гидравлического сопротивления и межфазного теплообмена в центробежном псевдоожиженном слое / Ю.Н. Агапов, А.В. Бараков, А.В. Жучков, А.В. Санников // Химическая промышленность. 1986. № 4. с. 61.

4.Агапов Ю.Н. К определению скорости движения центробежного псевдоожиженного слоя / Ю.Н. Агапов // Вестник ВГТУ 2005 г. т. 1. № 6 с. 4-7.

Программой изучения индукционных тигельных печей (ИТП) предусмотрено выполнение курсового проекта, в котором рассчитывают

количество витков индуктора, баланс полезно используемых и теряемых мощностей источника питания (ИП), коэффициента полезного действия (КПД) печи и пр. По этим расчетам имеется соответствующая литература и примеры проектирования [1, 2, 3]. Однако в процессе эксплуатации ИТП приходится периодически изготавливать и использовать новые набивные тигли, индукторы, менять устаревшие ИП на более новые. Это приводит к изменению показателей системы электрическая сеть – садка печи, к неизвестному соотношению полезных и теряемых мощностей ИП, КПД печи, что затрудняет оценку эффективности работы ИТП после ремонта.

Для расчета указанных показателей обновленной индукционной плавильной установки (ИПУ) применять методику проектных расчетов печи не эффективно, а целесообразная методика расчетов в литературе не встречается.

Целью данной работы является разработка методики проверочных расчетов ИТП, для чего необходимо решить следующие задачи: выбрать минимально необходимое количество исходных данных, определить базовые параметры расчета, разработать последовательность вычисления основных показателей работы ИПУ.

Как в проектных, так и в проверочных расчетах ИТП в первую очередь необходимо определить:

а) диаметр и высоту жидкого металла (ЖМ) в тигле; высоту , внутренние диаметры и и среднюю толщину стенки полезной части тигля; наружный

потребляемую садкой, и активную мощность , передаваемую в садку с учетом теплового КПД печи;

г) относительную магнитную проницаемость

шихты и ЖМ.

Кроме того, выбрать несколько констант и

параметрами, которые нужно выбрать или вычислить в первую очередь, являются [1]:

тока в индукторе; удельная намагничивающая сила индуктора.

Поскольку при проверочных расчетах модель ИП известна, то напряжение и частоту тока принимаем по паспорту ИП.

Для расчета полного количества витков индуктора используется зависимость, которая не

Эти коэффициенты определяем в зависимости от аргумента

Затем удельную намагничивающую силу, А/м, индуктора

. (2)

Значение указывается, как правило, в технической характеристике ИТП, а высота индуктора определена в начале расчета печи.

Далее рассчитывается коэффициент магнитного рассеяния, учитывающий самоиндукцию и взаимоиндукцию между индуктором и металлом в тигле [1]:

, (3)

где – коэффициент, учитывающий

особенности индукционного нагрева цилиндрической (условно) садки тигля,

.

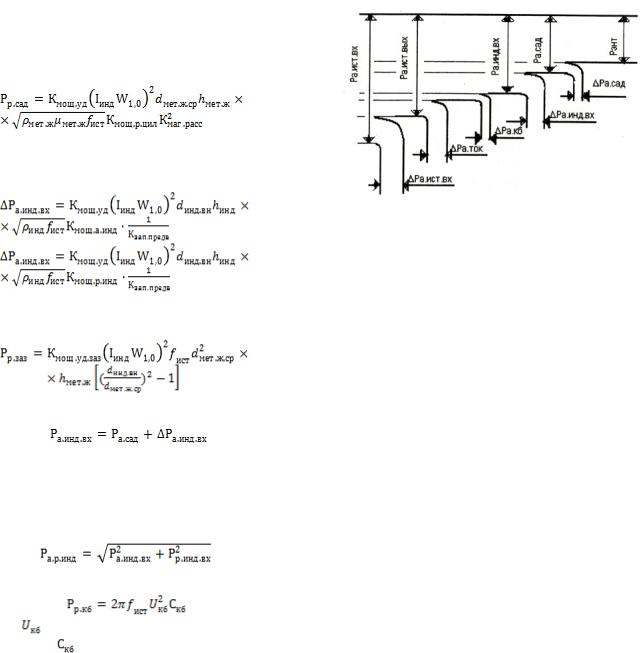

После этого определяем все показатели баланса мощностей, потребляемых ИТП:

а) реактивную мощность, ВАр, выделяющуюся в садке,

; (4)

б) активную, Вт, и реактивную, ВАр, мощности, теряемые в индукторе,

в) реактивную мощность, ВАр, выделяющуюся в зазоре между индуктором и ЖМ в тигле,

г) общую активную мощность Вт, поступающую в индуктор,

д) общую реактивную мощность, ВАр, выделяющуюся в садке, индукторе и зазоре,

; (9)

е) полную мощность, ВА, системы индуктор – металл,

ж) реактивную мощность конденсаторной батареи, ВАр,

компенсации реактивной мощности индуктора, Ф; и) потери активной мощности ИП в

токопроводе, соединяющем ИП и конденсаторную батарею с печью, приближенно можно определить:

при наличии гибких кабелей

; (12)

при разъемном соединении индуктора с токопроводом

определить электрический КПД печи и другие показатели

Энергетическая диаграмма системы электрическая сеть – садка печи:

– электрические потери мощности в источнике питания, Вт; – мощность, которую отдает источник питания, Вт; , – электрические потери активной мощности соответственно в токопроводе и КБ, Вт; – активная мощность печи, т.е. активная мощность, поступающая в индуктор, Вт; – электрические потери активной мощности в индукторе, Вт; – активная мощность, передаваемая в садку печи, Вт; – тепловые потери активной мощности, поступившей в садку печи, Вт; – полезная тепловая мощность печи, потребляемая садкой на ее нагрев, расплавление и перегрев (НРП), Вт

Предлагаемая методика проверочного расчета энергетических показателей ИТП позволяет сравнительно просто оценить эффективность работы печи при вынужденных несоответствиях в конструкции расчетной ИТП и после ее ремонта. Кроме того, в изложенной методике (в отличие от проектировочной) не используются номограммы, благодаря чему весь расчет можно сделать по программе, составленной для ЭВМ.
