типа Б СV=0,18; для сечения типа В СV=0,3; для сечения Г СV=0,6; для сечения типа Д СV=0,9.

Рабочее натяжение ведущей ветви ремня, Н,

F1=F0+F. 2z

Рабочее натяжение ведомой ветви ремня, Н,

F2=F0-F. 2z

Сила давления на вал, Н: Fв=2F0 z sin 1 . 2

Шкивы для клиноремённой передачи (рис. 3.2) рекомендуется изготовлять литыми из чугуна СЧ15 или СЧ18, но при скорости Vp>30 м/с рекомендуется сталь 25Л или алюминиевые сплавы.

f e

h o



Cд

D

cm











































































































в























































d



d















В













































































































lp

h





1:25...1:40

lcm



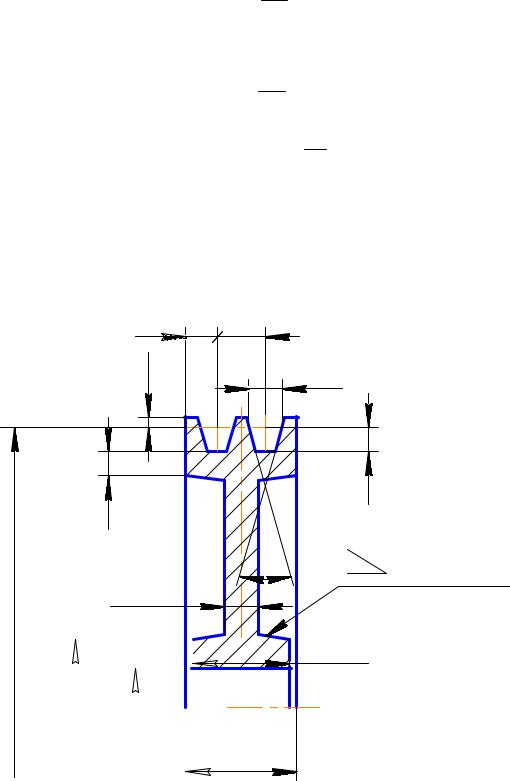

Р и с. 3.2. Конструкция шкива

30

Конструкцию обода шкива и размеры канавок (f, e, h, h0, lp, α) выбираем по табл. П33.

Ширина обода шкива, мм, В= z 1 e 2f .

Толщина обода у края δ, мм:

для шкива из чугуна δ=(1,1…1,3)h; для шкива из стали δ=(0,88…1,04)h. Толщина диска, мм,

Сд=(1,2…1,3)δ.

Диаметр ступицы шкива, мм, dcm=(1,8…2)dв,

где dв – диаметр вала в месте установки шкива. Длина ступицы шкива, мм,

lст=(1,5…2) dв,

но рекомендуется не больше ширины обода В.

3.3.3. РАСЧЕТ ЗУБЧАТОЙ ЦИЛИНДРИЧЕСКОЙ ПЕРЕДАЧИ

Для расчета зубчатой цилиндрической передачи (см. рис. 2.1) рекомендуется выбрать прямозубую передачу. На основании требований технического задания и результатов кинематического и силового расчетов привода определяем исходные данные для расчета передачи

(табл. 3.3).

Выбираем материал и вид термической обработки для шестерни и колеса (табл. П5).

Определяем допускаемые напряжения для шестерни и колеса (табл. П6 и П7).

Определяем числа зубьев шестерни z1 и колеса z2 и модуль m, мм

(табл. П22).

Выполняем расчет основных геометрических параметров передачи (табл. П10).

Проверяем пригодность заготовок колес (табл. П11).

Проверяем передачу на контактную (табл. П12) и изгибную (табл. П16) выносливость и на кратковременную перегрузку

(табл. П21).

31







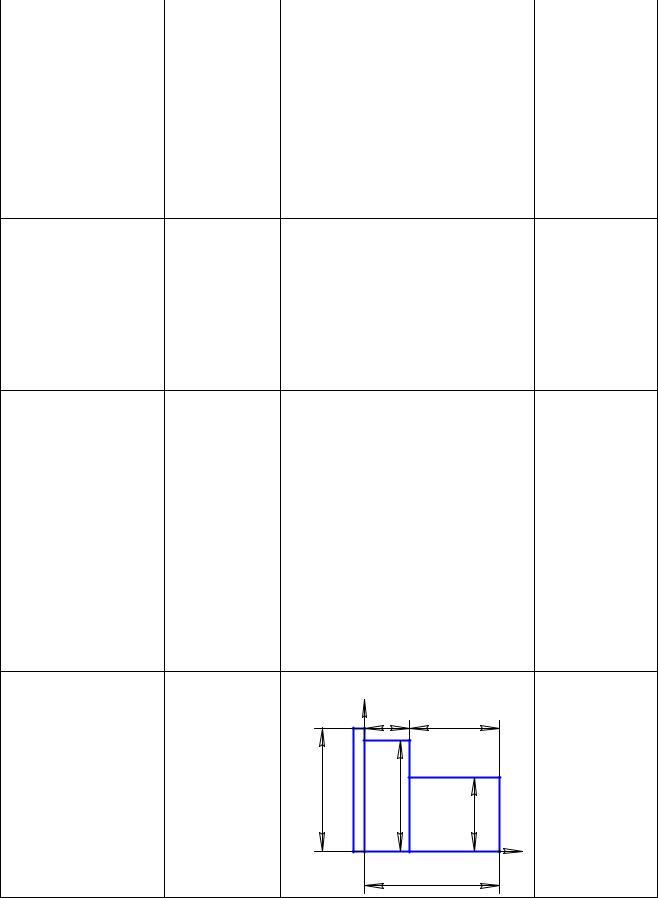

Таблица 3.3



Исходные данные для расчета















Наименование

Размерность

Обозначение

Величина

Крутящий

H∙м

T2=T3





момент









на колесе









Частота

мин-1

n2=n3





вращения









колеса









Передаточное



u=uот.пер





число









Тип передачи (реверсивная или нереверсивная, открытая или закрытая, прямозубая или косозубая)

Срок службы

год

LГ

передачи











Коэффициент



КГ

использования





передачи





в течение года











Коэффициент



КС

использования





передачи





в течение суток





График нагрузки

Н∙м, с

ti



привода



ti+1

(при переменной







нагрузке)









пуск

Ti





Т

Ti+1





tc

t





32





3.4. НАГРУЗКА ВАЛОВ РЕДУКТОРА



На основании требований технического задания составляем схе-

му сил в зацеплении редуктора (рис. 3.3).





Силы в зацеплении:







окружная сила на шестерне и колесе, Н,









Ft1=Ft2=2T2/d2.



Радиальная сила на шестерне, Н,









Fr1=Fr2=Ft2∙tgα/cosβ.



Осевая сила на шестерне и колесе, Н,









Fa1=Fa2=Ft2∙tgβ,



где d2 – делительный диаметр колеса; β – угол наклона зуба; α=200

угол зацепления.











a)



б)



в)

Fr1

F

F

2

1 1

r1

1 1

r1

1 1

Ft2

Fa1

Fa1

Ft1

Fa1

Ft1



2

2

Ft1

Ft2

Fa2

Fa2



F



Fr2

Ft2

a2



2







2

Fr2







Fr2

Т ,







2

2





2











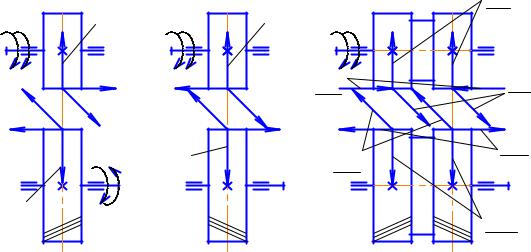

Ри с. 3.3. Схема сил в зацеплении цилиндрической передачи:

а– косозубый редуктор (направление линии зуба колеса – левое, шестерни – правое);

б– косозубый редуктор (направление линии зуба колеса – правое, шестерни – левое);

в– шевронный редуктор

Кроме этого на выходные концы валов редуктора действует консольная нагрузка (см. рис. 2.1):

Fв от цепной и ременной передачи;

Ftоп=2T3/d2oп; Fr oп=2T3/d2oп от открытой прямозубой цилиндрической передачи, где d2oп – делительный диаметр колеса;

33

FМ1=(50…125)Т1 от муфты на быстроходном валу;

FМ2=125Т2 от муфты на тихоходном валу.

Сила Fв перпендикулярна оси вала и направляется в соответствии с положением цепной (ременной) передачи (горизонтально или наклонно). Силу FМ1 рекомендуется направлять противоположно Ft.

3.5. ПРОЕКТНЫЙ РАСЧЕТ ВАЛОВ. ЭСКИЗНАЯ КОМПОНОВКА

РЕДУКТОРА

Выбираем материал для валов редуктора – сталь 40Х, термообработка – улучшение. Твердость НВ269…302 (табл. П5).

Определяем диаметры ступеней быстроходного вала (валшестерня) (рис. 3.4).

















































































































































































































































































































































































































































































































































































в1





1

























1



















































d











П



1

























П













d



d





















d

























У



















































































Р и с. 3.4. Типовая конструкция быстроходного вала редуктора

Диаметр выходного конца, мм,

dв1=3 Т1 ,

0,2 к

где [τ]к=20… 25МПа – допускаемое напряжение кручения.

Для соединения быстроходного вала с валом электродвигателя стандартной упруговтулочной пальцевой муфтой (МУВП) обеспечиваем условие dв1≥(0,75…0,8)dдв, где dдв – диаметр вала электродвигателя (табл. П3). Принимаем ближайшее большее значение из стандартного ряда (табл. П34).

Диаметр вала под подшипник, мм, dП1=dв1+2t1,

где tl – высота буртика вала (см. рис. 3.16). Принимаем целое число, кратное 5.
