5. Нанесение размеров на чертеже

На рабочем чертеже детали должно быть указано минимальное число размеров, но достаточное для ее изготовления и контроля. Повторение размеров на разных изображениях не допускается. Все размеры подразделяются на линейные и угловые (ГОСТ 2.307-2011).

Линейные размеры определяют длину, ширину, высоту, толщину, диаметры и радиусы предмета. Их указывают в миллиметрах в десятичной системе счисления без обозначения единицы измерения. Исключение составляет обозначение резьбы, где размеры могут проставляться в виде простых дробей с условным обозначением дюйма (например, К 3/4" ГОСТ 6111-52).

Угловые размеры определяют углы между осями или плоскостями элементов предмета. Угловые размеры указывают во внесистемных единицах измерения плоского угла, а именно, в градусах, минутах, секундах, всегда с обозначением единицы измерения (например, 7°14'30").

Все численные значения размеров, проставленные на чертеже, соответствуют их нату­ральной величине независимо от того, в каком масштабе изображен сам предмет. Размеры на невидимых контурах ставить не рекомендуется.

При решении вопроса о том, какие именно размеры необходимо проставить на чертеже, надо учитывать технологию изготовления детали и ее положение относительно соединенных с ней деталей. Размеры, проставленные на рабочем чертеже изделия, подразделяются на следую­щие группы:

• габаритные размеры (длина, ширина, высота), определяющие предельный внешний контур детали и размеры заготовки для изготовления данной детали;

• присоединительные размеры, обеспечивающие сборку сопрягаемых деталей;

• прочие размеры, необходимые для изготовления детали.

Простановка размеров производится от определенных геометрических элементов дета­ли, которые называются базами. За базы, как правило, принимаются:

• плоскости, которыми данная деталь соприкасается с другими деталями;

• линии, являющиеся осями симметрии или кромками детали.

В зависимости от выбора базы различают следующие способы нанесения размеров:

- цепной способ, заключающийся в последовательном задании размеров между смежными элементами цепочкой (рис. 12а);

- координатный способ, при котором все размеры наносят от общей базы (рис. 12б); комбинированный способ, являющийся сочетанием двух предыдущих способов (рис.12в). Цепной способ применяется тогда, когда требуется точно выдержать размеры элементов детали, а не ее габаритный размер. Наносить размеры на чертежах в виде замкнутой цепи не допускается: один из размеров должен быть "свободным", за исключением случаев, когда один из размеров является справочным (рис.12г).

Координатный способ применяется в тех случаях, когда необходимо обеспечить высо­кую точность расстояний элементов деталей от каких-либо ее поверхностей или линий.

Комбинированный способ является наиболее распространенным, так как обеспечивает достаточную точность и удобство измерений при изготовлении и контроле детали.

Справочными называются размеры, которые не используются при изготовлении изде­лия, но облегчают чтение чертежа (см. рис.12г). Справочные размеры отмечаются знаком "*", и в технических требованиях над основной надписью записывают "*Размер(ы) для справок".

Размеры на чертеже целесообразно группировать по их назначению, что значительно облегчает поиск необходимого размера. Размеры, определяющие наружную форму детали, рас­полагают по одну сторону детали, а внутреннюю - по другую. Размеры, относящиеся к одному и тому же конструктивному элементу (отверстию, углублению, пазу и т.п.), рекомендуется группировать в одном месте, располагая их на том изображении, на котором геометрическая форма данного элемента показана наиболее полно.

Для простановки размеров используют размерные и выносные линии, размерные числа и условные знаки.

Размерная линия указывает элементы детали, между которыми устанавливается размер. Размерные линии проводятся между линиями контура, осевыми или выносными линиями. Размерная линия прямолинейного отрезка проводится параллельно этому отрезку, размерная линия окружности - по диаметру, размерная линия для угла - по дуге из центра в его вершине.

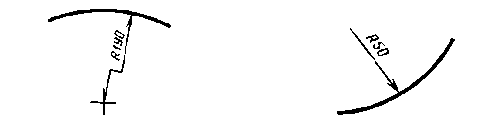

Размерная линия проводится сплошной тонкой линией, ограниченной с обоих концов стрелками, за исключением размерной линии радиуса, которая ограничивается одной стрелкой со стороны определяемой дуги или скругления. Рекомендуемая длина стрелки на размерной линии - 4-6 мм. При малой длине размерной линии стрелки можно заменять засечками, наносимыми под углом 45° к размерной линии, или четко обозначенными точками.

По возможности размерные линии рекомендуется наносить вне контура изображения. Расстояние между параллельными размерными линиями должно быть не менее 7 мм, между размерной линией и линией контура - не менее 10 мм. Линии контура, осевые и центровые линии не допускается использовать в качестве размерных.

Выносные линии - вспомогательные линии на чертеже, являющиеся продолжением контурных, центровых или осевых линий. Эти линии выполняют сплошными тонкими линиями. Выносные линии, используемые для простановки размеров, должны быть перпендикулярны размерным линиям и выходить за концы стрелок размерной линии на 1-5 мм. По возможности

необходимо избегать пересечения размерных и выносных линий. Для этого более короткие размерные линии проводят ближе к линиям контура, более длинные дальше от них.

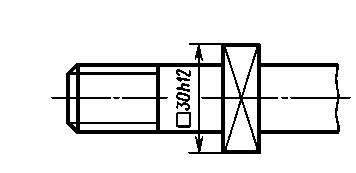

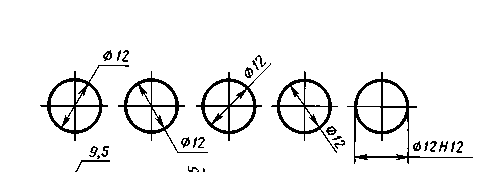

Размерные числа располагают над размерной линией по возможности ближе к ее середине. Над вертикальной размерной линией числа проставляют так, чтобы их можно было прочитать при повороте чертежа по часовой стрелке на 90°. При простановке размеров используются условные знаки, указанные в табл.5. Условный знак ставится перед размерным числом.

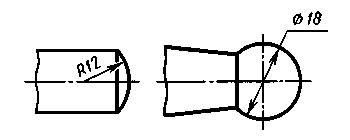

Знак радиуса поверхности R ставится в том случае, если контур обозначаемой поверхности на чертеже является дугой, равной или меньше полуокружности. В противном случае ставится знак диаметра 0.Когда на чертеже сферу трудно отличить от других поверхностей, перед размерным числом пишут слово "Сфера" или наносят знак О.

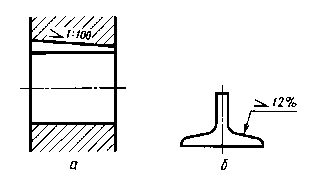

Размерное число конусности представляет собой отношение, записываемое в одну строку через знак ":". Размерное число уклона может записываться в виде соотношения, в процентах (%) или в промилле (1⁰/₀₀ = 0,1%).

7. Порядок выполнения задания

7.1. Вычерчивание эскиза.

Конструкторские документы для одноразового пользования могут выполняться в виде эскизов. Эскизом называют чертеж, выполненный без применения чертежного инструмента (от руки) и строгого соблюдения масштаба (в глазомерном масштабе). При этом должна сохраняться пропорция в размерах отдельных элементов и всей детали в целом. По содержанию к эскизам предъявляются такие же требования, что и к рабочим чертежам.

Эскизы выполняют в следующих случаях: при разработке новой конструкции, при составлении рабочего чертежа уже имеющейся детали, при необходимости изготовить деталь по самому эскизу.

Эскизы рекомендуется выполнять от руки на листах клетчатой бумаги стандартного формата, мягким карандашом ТМ, М или 2М. Последовательность выполнения эскиза во многом совпадает с последовательностью выполнения рабочего чертежа детали. Выполнение эскиза включает в себя следующие этапы:

• подготовительный;

• размещение и вычерчивание изображений;

• нанесение размеров и знаков шероховатости поверхностей деталей;

• выполнение необходимых надписей и окончательное оформление эскиза.

На первом этапе нужно внимательно осмотреть деталь, ознакомиться с ее конструкцией, определить имеющиеся в ней отверстия, канавки, проточки, приливы, выступы, фаски и другие элементы. Мысленно расчленить деталь на простейшие геометрические формы (цилиндр, конус, призма и др.) определить, как эти формы связаны между собой, собраны воедино.

Затем нужно установить материал, из которого деталь изготовлена, и основные технологические операции (резание, штамповка, литье и т. д.), которые использовались при изготовлении детали. Если возможно, устанавливают, частью какого изделия является данная деталь, каково ее назначение в этом изделии.

На втором этапе приступают к выбору главного изображения детали, учитывая некоторые требования конструктивного и технологического порядка. Главное изображение должно давать наибольшую информацию о детали. Определяют, какие целесообразно выполнить разрезы или другие изображения, дополняющие главное изображение. Количество изображений должно быть минимальным, но достаточным для передачи форм детали.

Учитывая сложность детали, ее размеры и размеры листа бумаги, решают вопрос о выборе приблизительного масштаба изображения, чтобы удачно скомпоновать рабочую площадь эскиза. Затем приступают к вычерчиванию изображения. Для этого прежде всего намечают осевые и центровые линии каждого изображения. Осевые и центровые линии проводят с целью выявления или геометрических осей и центров, или проект-плоскостей симметрии детали. Отсутствие осевых и центровых линий затрудняет понимание чертежа, ведет к пропуску необходимых размеров, затрудняет разметку деталей. Затем наносят внешние контуры каждого изображения с конструктивными элементами (фаски, проточки и т. д.), тонкими линиями отмечают контуры необходимых разрезов и сечений. При этом учитывают, что обычно внутренние поверхности параллельны внешним поверхностям детали, оси крепежных отверстий чаще всего располагаются симметрично относительно осей детали или по вершинам правильных многоугольников; острые кромки отлитых элементов должны быть

скругленными; конструктивные уклоны и конусности должны быть отражены, несмотря на их незначительность.

Проверив выполненные изображения, убирают лишние линии, выполняют штриховку в разрезах и сечениях, обводят видимый контур изображений сплошной линией.

На третьем этапе составления эскиза намечают размерные базы и проводят выносные и размерные линии для габаритных размеров, межосевых и межцентровых размеров и их расстояний до баз и для размеров отдельных элементов деталей.

Обмеряют деталь, сопоставляют размеры, полученные обмером, с размерами, рекомендуемыми таблицами размерных рядов, и наносят на эскиз скорректированные, но близкие к измеренным размерам. При этом нужно помнить о сопрягаемых размерах, которые могут быть проверены и уточнены по сопрягаемым с данной поверхностью деталям в готовом изделии. Обозначают разрезы, сечения, выносные элементы.

Заключительный этап включает в себя проверку выполненных изображений, заполнение технических требований и основной записи на эскизе, а также таблиц, если они необходимы.

6. Нанесение обозначений материалов на рабочих чертежах деталей

На рабочих чертежах деталей помещают необходимые данные, характеризующие свойства материала готовой детали и материала, из которого деталь должна быть изготовлена.

В основной надписи чертежа детали указывают вид, наименование и марку материала в соответствии со стандартом или другими нормативными документами.

Углеродистую сталь обыкновенного качества обозначают: Ст, Ст. 1, Ст. 2, Ст. 3, Ст. 4, Ст. 5, Ст. 6. В графе 3 основной надписи записывают, например: Ст. 3 ГОСТ 380—88.

В обозначение углеродистой качественной конструкционной стали входят двузначные числа, показывающие содержание углерода в сотых долях процента: 0,5 кп (кипящая), 0,8 кп, 0,8,10 кп, 10,15 кп, 15, 201 20,26,30,35,40 и т. д. В основной надписи записывают, например: «Сталь У25 ГОСТ 1050—88».

Углеродистую инструментальную сталь обозначают буквой «У» с указанием содержания углерода, например У8 ГОСТ 1435—90.

Легированные машиностроительные стали имеют обозначения легирующих элементов: Г — марганец, С — кремний, X — хром, Н — никель, М — молибен и т. д. и процентное содержание этих элементов, например хромоникелевая сталь марки 20 ХН: «Сталь 20ХН ГОСТ 4543—71».

Серый чугун (СЧ) в своем обозначении содержит предел прочности на растяжение (первые две цифры), предел прочности на изгиб (вторые две цифры), например: «СЧ 18—36 ГОСТ 1412—85».

Ковкий чугун (КЧ) в своем обозначении содержит предел прочности на растяжение (первые две цифры) и удлинение в процентах (вторые две цифры), например: «КЧ35—10 ГОСТ 1215—79».

Медь (М) изготовляется марок МО, Ml, М2, МЗ, М4. В основной надписи записывают, например: «М4 ГОСТ 859—78».

Латунь — медно-цинковый сплав, обрабатываемый давлением, изготовляется марок Л96, Л90, Л70, Л А Н. В основной надписи записывают, например: «Л70 ГОСТ 15527—70».

Латунь — медно-цинковый сплав литейный выпускают марок ЛА67-2,5; ЛАЖМц 66-6-3-2; ЛМцС 58-1Н; ЛК80-ЗЛ и др. Первые две цифры означают процентное содержание меди, а остальные — процентное содержание компонентов (алюминия А, железа — Ж, марганца— Мц и др.). В основной надписи записывают, например: «ЛАЖМц 66-6-3-2 ГОСТ 17711—80».

Бронзы оловянные литейные изготовляют марок Бр. ОЦСН 3-7-5-1; БР. ОСЦ 3-12-5; Бр. ОСЦ 5-5-5 и др. Цифры обозначают процентное содержание компонентов (олово — О, цинк — Ц, свинец — Сит. д.), остальное — медь. Пример условной записи: «Бр. ОСЦ 5-5-5 ГОСТ 613—79».

Бронзы безоловянные специальные бывают марок Бр. 45, Бр. А7, Бр АЖН 10-44, Бр. Мц 5 и др. Пример обозначения: «Бр. Мц 5 ГОСТ 18175—78».

Алюминиевые сплавы АЛ, АК, Д1, Д6, Д7 записываются в основной надписи по типу: «АЛ 4 ГОСТ 2685—75; АК 2 ГОСТ 4784—74; Д6 ГОСТ 13722—68».

Все металлы имеют единое условное графическое обозначение (штриховку) на изображениях в разрезах и сечениях (см. ГОСТ 2.306—68). Если деталь изготовляется из сортаментного материала (листа, прутка, проволоки, профиля и т. д.), то обозначают не только материал, но и сортамент с его размерами и номером стандарта на этот сортамент, например:

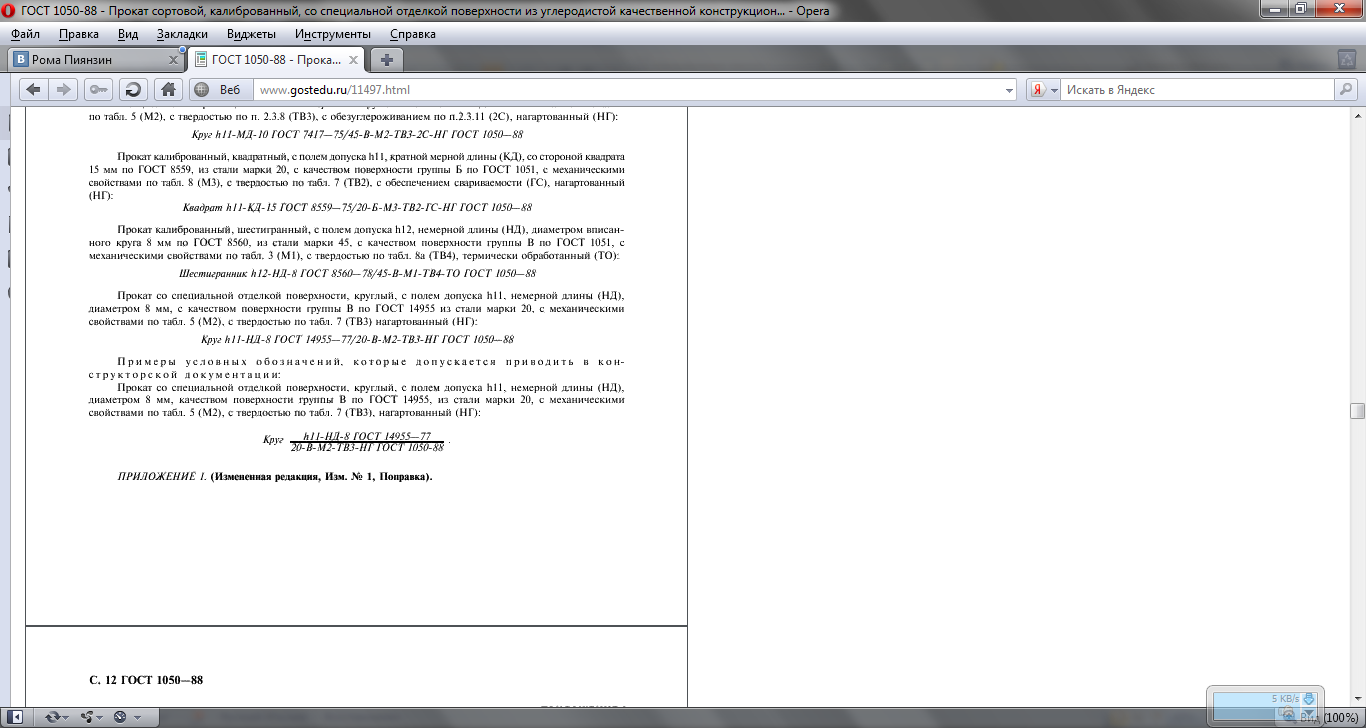

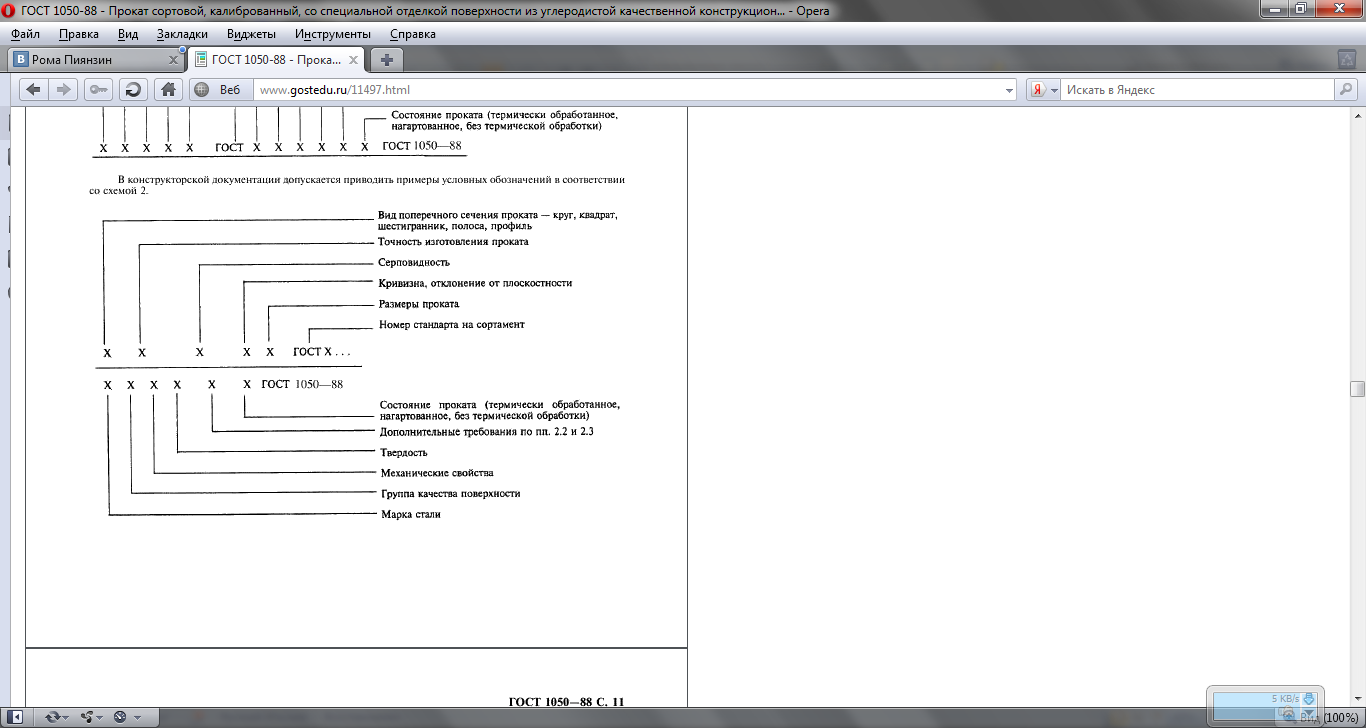

Из широко используемых неметаллических материалов можно выделить следующие:

резина листовая техническая по ГОСТ 7338—90;

паронит по ГОСТ 481—80;

винипласт листовой по ГОСТ 9639—71;

текстолит конструкционный;

гетинакс по ГОСТ 2718—74;

полиэтилен по ГОСТ 16338—85;

фторопласт по ГОСТ 14906—77.

Условные обозначения и марки этих материалов определяются их стандартами. Все перечисленные неметаллические материалы имеют единое условное графическое изображение на чертежах (штриховка «в клетку»).
