3. Выбор необходимых изображений детали на чертеже

Изображения детали на чертеже выполняются по методу прямоугольного проецирования. В зависимости от содержания изображения подразделяются на виды, разрезы, сечения (ГОСТ 2.305-2008).

Видом называется ортогональная проекция обращенной к наблюдателю видимой части поверхности предмета, расположенного между ним и плоскостью проецирования. Виды бывают основными, дополнительными и местными.

основной вид предмета (основной вид): Вид предмета, который получен путем совмещения предмета и его изображения на одной из граней пустотелого куба, внутри которого мысленно помещен предмет, с плоскостью чертежа. (Рис. 2).

В качестве главного вида детали выбирают вид, дающий наиболее полное представление о форме и размерах предмета. Главный вид детали выбирается независимо от ее расположения на сборочном чертеже. Обычно изображение главного вида детали типа корпуса соответствует ее рабочему положению, а для деталей, представляющих тела вращения (валы, оси, втулки и т.д.), главный вид располагают так, чтобы их продольные оси были горизонтальными. В последнем случае достаточно изображения одного вида с соответствующими разрезами и сечениями.

Обозначать основные виды следует только в том случае, если отсутствует проекционная связь между ними и главным видом. При этом над построенным изображением ставят обозначение вида, состоящее из прописной буквы русского алфавита, а направление взгляда указывают стрелкой, над которой ставят ту же прописную букву.

Дополнительным видом называется вид, получаемый на плоскости, не параллельной ни одной из основных плоскостей проекций. Эти виды применяются, когда какую-либо часть предмета невозможно показать на основных видах без искажения формы и размеров. Если дополнительный вид расположен в непосредственной проекционной связи с соответствующим изображением, его не обозначают. В остальных случаях дополнительный вид обозначается так же, как основной вид, смещенный относительно главного изображения.

Дополнительный вид можно располагать на чертеже в повернутом положении. При этом к надписи, обозначающей вид, добавляется графическое изображение. Диаметр знака не менее 5 мм. При необходимости указывают угол поворота .

Местным видом называется изображение отдельного ограниченного участка поверхности предмета (рис. 3). Местный вид может быть ограничен линией обрыва, по возможности в наименьшем размере, или не ограничен. Местный вид на чертеже обозначается аналогично дополнительному.

Рис.3. Местный вид

Количество изображений (видов, разрезов, сечений) должно быть наименьшим, но обеспечивающим полное представление о предмете при применении установленных в соответствующих стандартах условных обозначений, знаков и надписей. Невидимые контуры детали на чертеже изображать не рекомендуется. Целесообразнее данный контур сделать видимым с помощью разреза или сечения.

Разрез - Ортогональная проекция предмета, мысленно рассеченного полностью или частично одной или несколькими плоскостями для выявления его невидимых поверхностей. (Рис. 4). На разрезе показывают то, что попадает в секущую плоскость и что расположено за ней. На части изображения детали, рассекаемые секущей плоскостью, наносится штриховка.

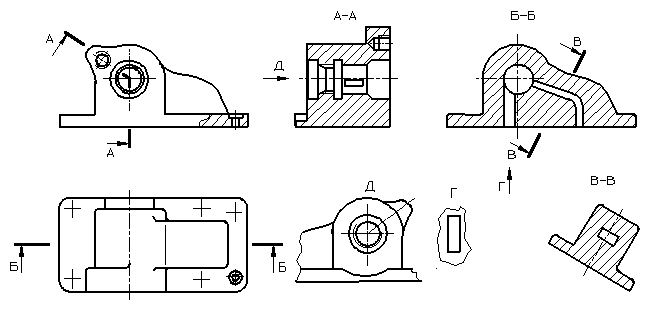

Рис. 4. Корпусная деталь

Разрезы разделяются, в зависимости от положения секущей плоскости относительно горизонтальной плоскости проекций, на:

горизонтальные – секущая плоскость параллельна горизонтальной плоскости проекций (например, разрез Б-Б, рис.5).

В строительных чертежах горизонтальным разрезам могут присваиваться другие названия, например, «план»;

вертикальные – секущая плоскость перпендикулярна горизонтальной плоскости проекций (например, разрезы А-А, В-В, Г-Г, рис.5);

наклонные – секущая плоскость составляет с горизонтальной плоскостью проекций угол, отличный от прямого (например, разрез В-В, рис. 4).

В зависимости от числа секущих плоскостей разрезы бывают:

простые – при одной секущей плоскости (например, разрез В-В, рис. 5);

сложные – при нескольких секущих плоскостях (например, разрез А-А, черт. 1; разрез Б-Б, рис. 5).

Вертикальный разрез называется фронтальным, если секущая плоскость параллельна фронтальной плоскости проекций (например, разрез Б-Б, рис. 4), и профильным, если секущая плоскость параллельна профильной плоскости проекций.

Сложные разрезы бывают ступенчатые, если секущие плоскости параллельны (например, ступенчатый горизонтальный разрез Б-Б, рис. 5), и ломанным, если секущие плоскости пересекаются (например, разрезы А-А, рис. 5).

Штриховка выполняется сплошными тонкими линиями под углом 45° или к линиям рамки чертежа, или к линии контура изображения, или к его оси. Если линии штриховки, про­веденные под углом 45° к линиям рамки чертежа, оказываются параллельными линиям контура или осевым линиям, то вместо угла 45° следует выбрать угол 30° или 60°. Линии штриховки можно наносить с наклоном как в правую, так и в левую сторону, но в одну и ту же сторону на всех изображениях одной и той же детали.

Разрез, предназначенный для пояснения устройства предмета лишь в отдельном огра­ниченном месте, называется местным.

Местный разрез на чертеже не обозначается и отделяется от вида сплошной волнистой линией или сплошной тонкой линией с изломом. Эта линия не должна совпадать с какими-либо другими линиями изображения (рис. 6).

Рис. 6. Местный разрез

Имеющиеся на чертеже разрезы обозначается следующим образом. Положение секущей плоскости указывается разомкнутой линией. При сложном разрезе штрихи проводятся также у мест пересечения секущих плоскостей между собой. На начальном и конечном штрихах на рас­стоянии 2-3мм от конца штриха ставятся стрелки, указывающие направление взгляда. Около стрелок, с их внешней стороны ставят прописные буквы русского алфавита, обозначающие разрез. Сам разрез отмечается надписью, состоящей из букв, обозначающих разрез и записан­ных через тире, по типу "А-А".

Фронтальные, горизонтальные и профильные разрезы располагаются, как правило, на месте соответствующих основных видов. Часть вида и часть соответствующего разреза допус­кается соединять, разделяя их сплошной волнистой линией или сплошной тонкой линией с изломом. Если при этом соединяются половина вида и половина разреза симметричной детали, то разделяющей линией служит ось симметрии (рис.7). При совпадении секущей плоско­сти с плоскостью симметрии разрез не обозначается.

Сечение - Ортогональная проекция фигуры, получающейся в одной или нескольких секущих плоскостях или поверхностях при мысленном рассечении проецируемого предмета. На сечении показывается только то, что попадает не­посредственно в секущую плоскость. Исключение составляют случаи, когда секущая плоскость проходит через ось цилиндрического или конического отверстия или углубления. Здесь конту­ры этого отверстия или углубления показывают по типу разреза - полностью, т.е., включая и те контуры, которые находятся за секущей плоскостью.

Части предмета, расположенные в секущей плоскости, обозначаются штриховкой так же, как и на разрезе.

Сечения разделяются на вынесенные и наложенные, причем вынесенные сечения явля­ются предпочтительными.

Вынесенное сечение - сечение, расположенное вне изображения предмета (рис.8). Кон­тур вынесенных сечений изображают сплошными основными линиями. Их допускается распо­лагать в разрыве между частями одного и того же вида, на продолжении линии сечения или в любом другом месте чертежа.

Вынесенное сечение обозначается аналогично обозначению разрезов. Если линия сече­ния является его осью симметрии, то секущая плоскость и само сечение, расположенное в раз­рыве между частями вида или на продолжении секущей плоскости, не обозначаются. Если се­чение несимметричное и расположено в разрыве, то линия сечения обозначается разомкнутой линией с указанием стрелками направления взгляда. Буквенные обозначения в этом случае не ставятся.

Наложенное сечение - это сечение, совмещенное с соответствующим видом предмета. Контур наложенного сечения изображают сплошными тонкими линиями (рис.9), причем контур изо­бражения на месте расположения наложенного сечения не прерывается.

Выносным элементом называется дополнительное отдельное изображение, обычно увеличенное, части предмета, требующей графического или иного пояснения в от­ношении формы, размеров и иных данных (рис.10).

Выносной элемент может содержать подробности, не указанные на соответствующем изображении, и может отличаться от него по содержанию (например, изображение является видом, а выносной элемент - разрезом). Выносной элемент располагают как возможно ближе к соответствующему месту на изображении предмета. Это место ограничивают замкнутой сплош­ной тонкой линией (окружностью, овалом и т.п.) с линией-выноской, на полке которой ставят обозначение выносного элемента прописной буквой русского алфавита или сочетанием про­писной буквы с арабской цифрой. Над изображением выносного элемента указывают обозна­чение и в круглых скобках масштаб (без буквы "М"), в котором он выполнен.

4. Изображение резьбы

Резьба – один или несколько равномерно расположенных выступов резьбы постоянного сечения, образованных на боковой поверхности прямого кругового цилиндра или прямого кругового конуса. Выступ резьбы - выступающая часть материала детали, ограниченная винтовой поверхностью резьбы это винтовая поверхность на теле вращения. Резьба применяется как средство соединения, уплотнения или обеспечения заданных перемещений деталей машин и механизмов друг относительно друга. Резьбовые соединения являются наиболее распространенными разъ­емными соединениями в технике.

По назначению резьбы делятся на крепежные (в неподвижном соединении) и ходовые или кинематические (в подвижном соединении). Если резьба нарезана на цилиндрической по­верхности, то она называется цилиндрической; если на конической - то она называется кониче­ской.

В зависимости от характера поверхности резьба может быть наружной (нарезанная на стержне) или внутренней (нарезанная в отверстии). Правила обозначения резьбы устанавлива­ется ГОСТ 2.311-68.

Наружная резьба изображается следующим образом (рис.11а). На плоскости, параллельной оси стержня, на видах и разрезах (сечениях) наружная резьба изображается двумя линиями - сплошной основной линией по наружному диаметру и сплошной тонкой по внутреннему диаметру. На плоскости, перпендикулярной оси стержня, резьба изображается двумя окружностя­ми. По наружному диаметру стержня окружность проводится сплошной основной линией, внутри которой сплошной тонкой линией вычерчивается дуга, равная приблизительно 3/4 окружности.

Внутренняя резьба изображается наоборот: сплошными основными линиями по внутреннему диаметру и сплошными тонкими линиями по наружному диаметру (рис.11б).

Расстояние между сплошной основной и сплошной тонкой линиями при изображении как наружной, так и внутренней резьбы должно быть не менее 0,8 мм и не более величины шага резьбы.

Штриховку в разрезах и сечениях на деталях проводят до линии наружного диаметра резьбы на стержне и до линии внутреннего диаметра в отверстии.

Профилем резьбы называется фигура, образуемая в сечении плоскостью, проходящей через ось резьбовой поверхности. В зависимости от особенностей профиля резьбы выделяют:

- метрическую резьбу, имеющую профиль в виде равностороннего треугольника с утлом при вершине 60°;

• трубную резьбу, имеющую профиль при вершине в виде равнобедренного треугольни­ка с углом при вершине 55°;

• коническую дюймовую резьбу, имеющую профиль в виде равностороннего треугольни­ка с углом при вершине 60°;

• трапецеидальную резьбу, имеющую профиль в виде равнобочной трапеции с углом 30° между боковыми сторонами;

• упорную резьбу, имеющую профиль в виде неравнобокой трапеции с углом наклона рабочей стороны 3° и нерабочей стороны - 30°;

• круглую резьбу, имеющую профиль в виде полуокружности;

• прямоугольную резьбу, имеющую профиль в виде прямоугольника (в частном случае, квадрата);

-специальную резьбу, имеющую особую форму профиля. К параметрам резьбы относятся ее шаг и ход.

Шаг резьбы Р - расстояние между соседними одноименными боковыми сторонами профиля, измеренными вдоль оси резьбы. Ход резьбы - относительное осевое перемещение винта (гайки) за один оборот, равное произведению пР, где п -число заходов резьбы.

5. Нанесение размеров на чертеже

На рабочем чертеже детали должно быть указано минимальное число размеров, но достаточное для ее изготовления и контроля. Повторение размеров на разных изображениях не допускается. Все размеры подразделяются на линейные и угловые (ГОСТ 2.307-2011).

Линейные размеры определяют длину, ширину, высоту, толщину, диаметры и радиусы предмета. Их указывают в миллиметрах в десятичной системе счисления без обозначения единицы измерения. Исключение составляет обозначение резьбы, где размеры могут проставляться в виде простых дробей с условным обозначением дюйма (например, К 3/4" ГОСТ 6111-52).

Угловые размеры определяют углы между осями или плоскостями элементов предмета. Угловые размеры указывают во внесистемных единицах измерения плоского угла, а именно, в градусах, минутах, секундах, всегда с обозначением единицы измерения (например, 7°14'30").

Все численные значения размеров, проставленные на чертеже, соответствуют их нату­ральной величине независимо от того, в каком масштабе изображен сам предмет. Размеры на невидимых контурах ставить не рекомендуется.

При решении вопроса о том, какие именно размеры необходимо проставить на чертеже, надо учитывать технологию изготовления детали и ее положение относительно соединенных с ней деталей. Размеры, проставленные на рабочем чертеже изделия, подразделяются на следую­щие группы:

• габаритные размеры (длина, ширина, высота), определяющие предельный внешний контур детали и размеры заготовки для изготовления данной детали;

• присоединительные размеры, обеспечивающие сборку сопрягаемых деталей;

• прочие размеры, необходимые для изготовления детали.

Простановка размеров производится от определенных геометрических элементов дета­ли, которые называются базами. За базы, как правило, принимаются:

• плоскости, которыми данная деталь соприкасается с другими деталями;

• линии, являющиеся осями симметрии или кромками детали.

В зависимости от выбора базы различают следующие способы нанесения размеров:

- цепной способ, заключающийся в последовательном задании размеров между смежными элементами цепочкой (рис. 12а);

- координатный способ, при котором все размеры наносят от общей базы (рис. 12б); комбинированный способ, являющийся сочетанием двух предыдущих способов (рис.12в). Цепной способ применяется тогда, когда требуется точно выдержать размеры элементов детали, а не ее габаритный размер. Наносить размеры на чертежах в виде замкнутой цепи не допускается: один из размеров должен быть "свободным", за исключением случаев, когда один из размеров является справочным (рис.12г).

Координатный способ применяется в тех случаях, когда необходимо обеспечить высо­кую точность расстояний элементов деталей от каких-либо ее поверхностей или линий.

Комбинированный способ является наиболее распространенным, так как обеспечивает достаточную точность и удобство измерений при изготовлении и контроле детали.

Справочными называются размеры, которые не используются при изготовлении изде­лия, но облегчают чтение чертежа (см. рис.12г). Справочные размеры отмечаются знаком "*", и в технических требованиях над основной надписью записывают "*Размер(ы) для справок".

Размеры на чертеже целесообразно группировать по их назначению, что значительно облегчает поиск необходимого размера. Размеры, определяющие наружную форму детали, рас­полагают по одну сторону детали, а внутреннюю - по другую. Размеры, относящиеся к одному и тому же конструктивному элементу (отверстию, углублению, пазу и т.п.), рекомендуется группировать в одном месте, располагая их на том изображении, на котором геометрическая форма данного элемента показана наиболее полно.

Для простановки размеров используют размерные и выносные линии, размерные числа и условные знаки.
