Материал: Пример курсоыой Ikb-72

На основе этих сведений, получим на границе между уровнем доступа и распределения следующие значения переподписки для Москвы:

8*1000/1*1000 = 8:1 => 1:8 Трибуна 1/2/3 – 3*1000/1*1000=3:1 => 1:3

Для СПБ:

на границе между уровнем доступа и распределения:

12*1000/1*1000 = 12:1 => 1:12

На границе между уровнем распределения и ядра:

Для каждого 1*1000/1*1000 = 1:1 => 1:1

Отказоустойчивость на уровне распределения

В рамках курсового проекта для достижения отказоустойчивости на уровне распределения был выбран протокол HSRP.

HSRP (Hot Standby Router Protocol) – это проприетарный протокол компании Cisco Systems, который предназначен для увеличения доступности маршрутизаторов, выполняющих роль шлюза по умолчанию. Это достигается путем объединения маршрутизаторов в группу и назначения им общего виртуального IP-адреса. Назначенный IP и будет использоваться как шлюз по умолчанию.

В терминологии HSRP-протокола существуют несколько основных понятий (терминов):

Активный маршрутизатор (Active Router) — маршрутизатор или маршрутизирующий коммутатор третьего уровня, выполняющий роль виртуального маршрутизатора и обеспечивающий пересылку пакетов из одной подсети в другую;

Резервный маршрутизатор (Standby Router) — маршрутизатор или маршрутизирующий коммутатор третьего уровня, выполняющий роль резервного виртуального маршрутизатора, ожидающего отказа активного маршрутизатора в рамках одной HSRP группы;

Группа резервирования (Standby Group) — группа маршрутизаторов или маршрутизирующих коммутаторов третьего уровня, которые являются членами одной HSRP-группы и обеспечивают работу и отказоустойчивость виртуального маршрутизатора;

Из группы маршрутизаторов HSRP выбирает один активный и один standby маршрутизаторы. Остальные маршрутизаторы выступают как просто члены группы. Активный маршрутизатор отвечает за пересылку пакетов. Standby-маршрутизатор займет место Активного маршрутизатора в случае отказа последнего. Маршрутизатор с наибольшим приоритетом, из оставшихся членов группы, в этом случае, будет выбран в качестве Standby.

31

Выборы проводятся на основании приоритета маршрутизатора, который может изменяться в пределах от 1 до 255. Приоритет может быть назначен вручную, что позволяет влиять на процесс выбора. Если системный администратор не определил приоритет, используется значение по умолчанию, равное 100. Если ни одному из маршрутизаторов в группе не был назначен приоритет, то приоритеты всех маршрутизаторов совпадут и активным в этом случае станет маршрутизатор с наибольшим IP-адресом интерфейса, на котором настроен HSRP. В процессе работы Активный и Standby маршрутизаторы обмениваются hello-сообщениями.

Произведём настройку отказоустойчивости на уровне распределения:

Настройка Standby на интерфейсе Fa0/2 на L3 коммутаторе 6 :

Настройка Standby на интерфейсе Fa0/6 на L3 коммутаторе 7 :

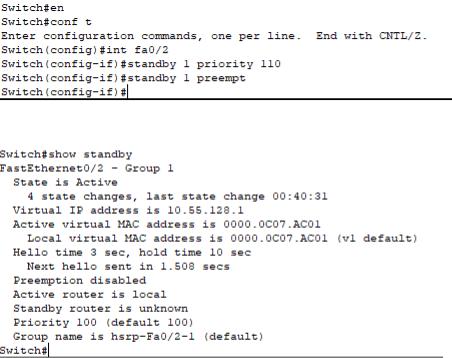

Расстановка приоритета для определения активного коммутатора:

32

Активный L3 коммутатор 6:

Благодаря протоколу HSRP была произведена настройка отказоустойчивости на уровне распределения. В качестве активного коммутатора был выбран L3 коммутатор 6, а в качестве резервного был выбран L3 коммутатор 7.

Протокол OSPF

В качестве протокола маршрутизации должен использоваться OSPF. Необходимо выделить устройства, на которых будет применяться протокол, и описать внедрение OSPF в ваш разрабатываемый проект.

Протокол OSPF (Open Shortest Path First) вычисляет маршруты в IP-

сетях, сохраняя при этом другие протоколы обмена маршрутной информацией. Может использоваться на оборудовании различных производителей сетевого оборудования. Его преимущества заключаются в том, что он надежен, прост в настройке, легко масштабируется, возможность разделения на зоны позволяет снизить нагрузку на CPU маршрутизаторов за счет уменьшения количества перерасчетов по алгоритму SPF, а также уменьшить размер таблиц маршрутизации, за счет суммирования маршрутов на границах зон.

Данный протокол устанавливается на граничных маршрутизаторах граничащих. Рассмотрим подробнее какие роутеры участвуют в конфигурации.

ISP – маршрутизатор провайдера, он не входит в зону нашей ответственности и в OSPF процессе не участвует

33

R1 – наш пограничный маршрутизатор, он должен обеспечить пропуск трафика из внутренних сетей к провайдеру и обратно. На нём следует настроить статический маршрут по умолчанию и передать его остальным маршрутизаторам с помощью OSPF

R2, R3, R4 и R5 – внутренние маршрутизаторы каждый из них отвечает за некую локальную сеть (10.55.0.0, 172.16.1.0 и 172.16.2.0 и 172.16.64.0).

На каждом маршрутизаторе необходимо создать процесс OSPF командой router ospf номер-процесса, какой именно номер мы укажем – не имеет значения, для простоты будем везде использовать 1.

Далее надо описать все сети, входящие в процесс маршрутизации с помощью команды network. Когда мы указываем некоторую сеть, это приводит к двум последствиям:

Информация об этой сети начинает передаваться другим маршрутизаторам (при условии, что на маршрутизаторе есть рабочий интерфейс в данной сети)

Через интерфейс, находящийся в этой сети маршрутизатор начинает общаться с соседями.

Таким образом, необходимо указывать на каждом маршрутизаторе все сети, непосредственно подключенные к нему. Исключением является R1 – на нём не надо указывать сеть, где с находится провайдер, который ничего не знает про наш внутренний OSPF и так как с ним не надо устанавливать соседских отношений (он просто прописывает статический маршрут в наши сети), к провайдеру итак пойдёт маршрут по умолчанию, поэтому именно про эту сеть никому из внутренних маршрутизаторов знать не обязательно.

Пример конфиграции:

R1(config)#router ospf 1

R1(config-router)#network 10.55.0.0 0.0.255.255 area 0 R1(config-router)#network 172.16.1.0 0.0.0.255 area 1 R1(config-router)#network 172.16.2.0 0.0.0.255 area 2 R1(config-router)#network 172.16.64.0 0.0.63.255 area 3

При добавлении сетей используется wildcard маска, обратная к маске подсети.

После того как мы пропишем с двух сторон одну и ту же сеть, маршрутизаторы сразу же установят соседские отношения. Так же мы прописали нашу «локальную» сеть чтобы сообщить маршрутизаторам о ней. Список соседей можно увидеть с помощью команды show ip ospf neighbor

Диагностика OSPF

После установки маршрутизаторами друг с другом соседских отношений, посмотрим снова на таблицу соседей, где будет видно, что:

34

1.Все соседи выбрали себе Router ID – в данном случае это наибольший из адресов их loopback интерфейсов

2.Через какой именно интерфейс доступны соседи.

Эта команда важна для диагностики OSPF и именно с неё надо начинать диагностику, так как, если маршрутизатор отсутствует в таблице соседей, то это один класс проблем (перепутали ip адреса, не включили нужную сеть командой network, не включили интерфейс командой no shutdown, не совпадают значения Hello-интервалов с двух сторон линка). Если же маршрутизатор есть в таблице соседей, значит, скорее всего, сам OSPF работает нормально и надо проверить таблицу маршрутизации (show ip route).

Если все маршруты появились в таблице с буквой «O», что означает работоспособность OSPF нам не хватает только маршрута по умолчанию, но об этом позже. «O» означает, что маршрут получат с помощью OSPF, «*» – что он является маршрутом по умолчанию, а «E2» – что маршрут является внешним по отношению к OSPF, то есть изначально он получен не от OSPF (в данном случае был статическим), а OSPF используется только для передачи этого маршрута.

Ещё одна полезная команда позволяет нам посмотреть содержимое LSDB – то есть, кто где с кем связан. По сути, это и есть полная карта сети

(show ip ospf database).

Passive-interface

При настройке динамической маршрутизации на оборудовании Cisco, необходимо указать, какие интерфейсы входят в процесс маршрутизации. Этот общий принцип, не зависящий от того, какой именно протокол маршрутизации мы используем.

Выбор таких интерфейсов выполняется по-разному для IPv4 и IPv6. В случае использования протокола для IPv4 нужно зайти в раздел настройки маршрутизатора и написать там команду network с указанием сети, подключенной к данному маршрутизатору (уже указали выше).

Этим действием мы указываем на два момента:

1.Информация об этой сети начинает передаваться другим маршрутизаторам (при условии, что на маршрутизаторе есть рабочий интерфейс в данной сети)

2.Через интерфейс, находящийся в этой сети маршрутизатор начинает общаться с соседями.

Каким бы способом мы ни добавляли интерфейс, какой бы протокол маршрутизации мы ни использовали, добавление некоторого интерфейса приводит к указанным выше двум вещам. Однако, часто бывает ситуация, когда мы хотим рассказывать другим маршрутизаторам про некоторую сеть, но в неё мы не хотим слать апдейты, то есть, первый пункт нас устраивает, а второй – нет. Это обычно происходит в случае, когда сеть является тупиковой,
