Материал: Пример курсоыой Ikb-72

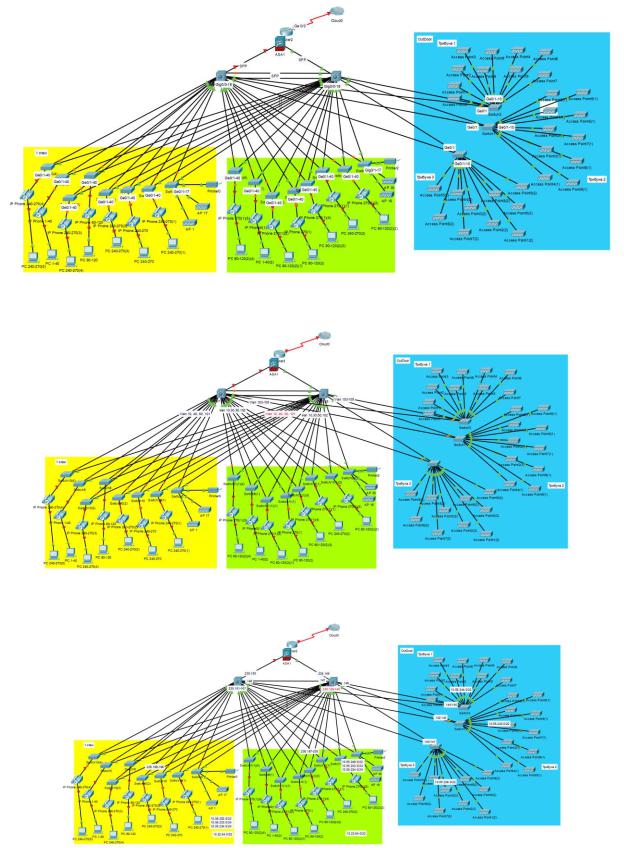

Рис. 3 – L2 схема СПб
Рис. 4 – L3 схема Москва
МОСКВА
21

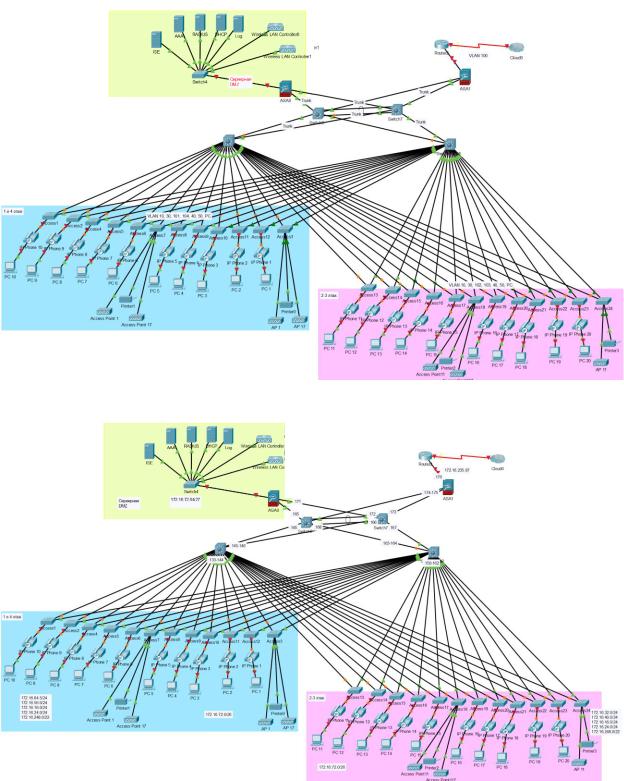

Рис. 2 - L1 схема для Москвы
Рис. 3 – L2 схема Москва
Рис. 4 – L3 схема Москва
АРХАНГЕЛЬСК / КАЗАНЬ
22

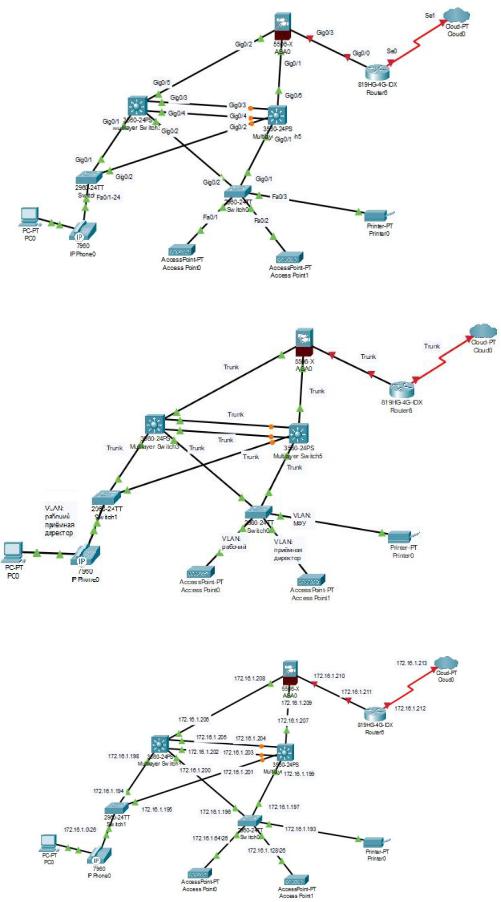

Рис. 5 - L1 схема Архангельск/Казань
Рис. 6 – L2 схема Архангельск/Казань
Рис. 7 – L3 схема Архангельск/Казань
23
Таблица 1 - План IP-адресации и список VLAN для Москвы
VLAN |
Назначение |
|
Сеть |
||
|
|
|
|
|
|
10 |
Managment |
|
172.16.72.0/26 |
|
|
|
|
|
|
|
|
20 |
DMZ |
|
172.16.72.64/27 |
|
|
|
|
|
|
|
|
30 |
Директор + Бухгалтерия |
|
172.16.72.0/24 |
|
|
|
|
|
|
|
|
100 |
Outside(интернет) |
|
172.16.235.96/28 |
|
|
|
|
|
|
|
|
101 |
1 этаж |
|
172.16.64.5/24 |
|
|
|
|
|
|
|
|
102 |
2 этаж |
|
172.16.32.0/24 |
|
|
|
|
|
|
|
|
103 |
3 этаж |
|
172.16.40.0/24 |
|
|
|
|
|
|
|
|
104 |
4 этаж |
|
172.16.56.0/24 |
|
|
|
|
|
|
|
|
40 |
Приемная |
|
172.16.16.0/24 |
|
|
|
|
|
|
|
|
50 |
Гостевой |
|
172.16.24.0/24 |
|
|
|
|
|
|
|
|
trunk |
Каналы передачи |
|
172.16.8.128/23 |
|
|
|
данных |
|
|
|
|
PC |
ПК |
|
172.16.248.0/22 |
|
|
|
|
|
|
|
|
Таблица 2 - План IP-адресации и список VLAN для СПб/ |
|
|
|||
|
|
|
|
|
|
VLAN |
Назначение |
|
Сеть |
|
|
10 |
Managment |
|
|
10.55.235.0/26 |
|
|
|
|
|
|
|
30 |
Директор + |
|
|
10.55.232.0/24 |
|
|
Бухгалтерия |
|
|
|
|
100 |
Outside(интернет) |
|
|
10.55.235.96/28 |
|
|
|
|
|
|
|
101 |
1 этаж |
|
|
10.55.252.5/22 |
|
|
|
|
|
|
|
102 |
2 этаж |
|
|
10.55.248.0/22 |
|
|
|
|
|
|
|
103 |
Трибуна 1 |
|
|
10.55.244.0/22 |
|
|
|
|
|
|
|
104 |
Трибуна 2 |
|
|
10.55.240.0/22 |
|
|
|
|
|
|
|
105 |
Трибуна 3 |
|
|
10.55.236.0/22 |
|
|
|
|
|
|
|
40 |
Приемная |
|
|
10.55.233.0/24 |
|
|
|
|
|
|
|
|
24 |
|
|
|
|
50 |
Гостевой |
10.55.234.0/24 |
|
|
|
trunk |
Каналы передачи |
10.55.235.128/25 |
|
данных |
|
PC |
ПК |
10.22.64.0/22 |
|
|
|
Используемые устройства
Cisco Catalyst 3650 Series Switches
Встроенный беспроводной контроллер с возможностью:
Capacity До 40G беспроводной емкости на коммутатор (модели с 48 портами) Поддержка до 50 точек доступа и 1000 беспроводных клиентов на каждом объекте коммутации (коммутатор или стек)
●24 и 48 моделей 10/100/1000 для данных и PoE + с энергоэффективными портами с поддержкой Ethernet (EEE)
●Модели 24 и 48 100 Мбит / с и 1, 2,5, 5 и 10 Гбит / с (мультигигабитные) Cisco UPOE и PoE + с EEE [1]
●Пять моделей с фиксированной линией связи с четырьмя портами Gigabit Ethernet, двумя портами 10 Gigabit Ethernet, четырьмя 10 Gigabit Ethernet, восемью 10 Gigabit Ethernet или двумя портами 40 Gigabit Ethernet Quad Small форм-фактора с возможностью подключения Plus (QSFP +)
●24-портовые и 48-портовые модели 10/100/1000 PoE + с более низким уровнем шума и уменьшенной глубиной 11,62 дюйма для шкафов малой глубины в условиях предприятия, розничной торговли и филиалов
●Дополнительная технология Cisco StackWise-160, которая обеспечивает масштабируемость и отказоустойчивость при пропускной способности стека 160 Гбит / с
●Двойные резервные модульные источники питания и три модульных вентилятора, обеспечивающие резервирование [2]
●Поддержка внешней системы питания RPS 2300 на 3650 мини-SKU для резервирования питания
