Функциональные элементы компьютерных сетей

Все устройства, подключаемые к сети, можно разделить на три функциональные группы с точки зрения их отношения к ресурсам:

•рабочие станции;

•серверы;

•коммуникационные узлы

Рабочая станция (workstation) - это ПК, подключенный к сети, на котором пользователь сети выполняет свою работу. Каждая рабочая станция обрабатывает свои локальные файлы и использует свою операционную систему. Но при этом пользователю доступны ресурсы сети. Можно выделить три типа рабочих станций: рабочая станция с локальным диском, бездисковая рабочая станция, удаленная рабочая станция.

На рабочей станции с диском (жестким или гибким) ОС загружается с этого локального диска. Для бездисковой станции ОС загружается с диска файлового сервера. Такая возможность обеспечивается специальной микросхемой, устанавливаемой на сетевом адаптере бездисковой станции. Удаленная рабочая станция - это станция, которая подключается к локальной сети через телекоммуникационные каналы связи (например, с помощью телефонной сети).

Сервер (server) - это компьютер, подключенный к сети и предоставляющий пользователям сети определенные услуги, например, хранение данных общего пользования, печать заданий, обработку запроса к СУБД, удаленную обработку заданий и т.д.

Коммуникационные узлы - к коммуникационным узлам сети относятся следующие устройства: повторители, концентраторы, коммутаторы, мосты, маршутизаторы, шлюзы.

Протяженность сети, расстояние между станциями определяются, в первую очередь, физическими характеристиками передающей среды (коаксиального кабеля, витой пары и т.д.). При передаче данных в любой среде происходит затухание сигнала, что и приводит к ограничению расстояния. Чтобы преодолеть это ограничение и расширить сеть, устанавливают специальные устройства - повторители, мосты и коммутаторы. Часть сети, в которую не входит устройство расширения, принято называть сегментом сети.

Коммутатор (switch) - устройство, которое, как и повторитель, позволяет объединять несколько сегментов. В отличие от повторителя, мост

6

выполняет развязку присоединенных к нему сегментов, то есть одновременно поддерживает несколько процессов обмена данными для каждой пары станций разных сегментов.

Маршрутизатор (router) - устройство, соединяющее сети одного или разных типов по одному протоколу обмена данными. Маршрутизатор анализирует адрес назначения и направляет данные по оптимально выбранному маршруту.

Расчеты точек доступа

Для Москвы для 4х вариантов проекта:

1.Только данные

2.Данные + телефония

3.Данные + телефония + мультикаст

4.Данные + телефония + мультикаст + Location Based

Компания “SUT Systems” решила открыть офис в РФ в Москве Филиал в Москве занимает 2 этажа в бизнес-центре. Одно из помещений выделено для приемной и ещё одно – кабинет директора филиала.

Параметр устройств на человека 2,4.

Вариант 5

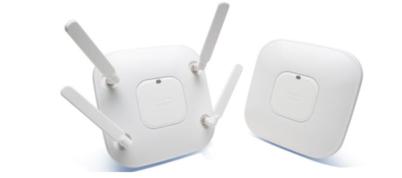

В соответствии с заданием был разработан дизайн беспроводной сети здания санатория на основе оборудования компании Cisco Systems, а именно с использованием точек доступа (ТД) Cisco Aironet серии 3600. Все помещения имеют полное покрытие сетью IEEE 802.11ac. Все точки доступа находятся под управлением отказоустойчивого контроллера, расположенного в серверной.

Исходные данные:

7

По стандарту площадь приходящаяся на одного человека – 10 м2.

Рекомендуемое расстояние между ТД в зависимости от режима работы:

1.Только данные - 25 м;

2.Данные + телефония – 18 м;

3.Данные + телефония + мультикаст – 18 м.

Количество человек на которое рассчитана одна ТД в зависимости от режима работы:

1.Только данные - 50 чел.;

2.Данные + телефония – 50 чел.;

3.Данные + телефония + мультикаст – 44 чел.

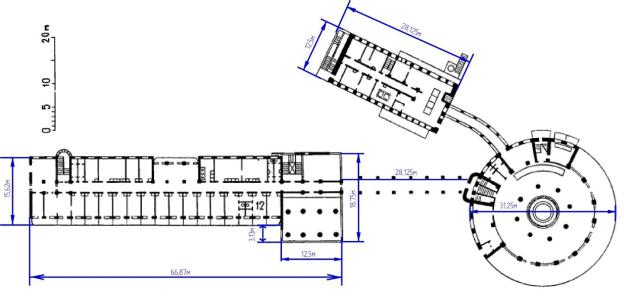

Рис. - схема здания филиала Москвы согласно варианту

•Расчет 1. Только данные:

S = 2692 м2 – общая площадь первого этажа. S = 5384 м2 – общая площадь здания.

необходимое для покрытия всего здания из расчета количества людей по рекомендации ILO.

8

Рекомендуемое расстояние между ТД – 25 м. 465 м2 – площадь покрытия одной ТД.

покрытия всего здания из расчета площади здания.

•Расчет 2. Данные + телефония:

S = 5384 м2 – общая площадь здания.

покрытия всего здания из расчета площади здания.

•Расчет 3. Данные + телефония + мультикаст:

S = 5384 м2 – общая площадь здания.

необходимое для покрытия всего здания из расчета количества людей по рекомендации ILO.

Рекомендуемое расстояние между ТД – 18 м. 270 м2 – площадь покрытия одной ТД.

покрытия всего здания из расчета площади здания.

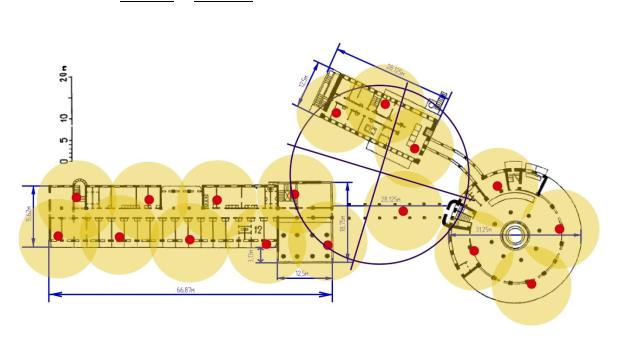

Размещение точек доступа в режиме Данные + телефония + мультикаст+

Location Based:

9

Наиболее оптимальным выбором количества ТД для построения сети в данном здании, будет выбор, сделанный в пользу расчета по количеству людей и исходя из количества устройств, подключаемых к локальной беспроводной сети

тд_чел = чел K = 270 2,4 = 14,7 = 15 ТД на 1 этаж. 44 44
