в) от дна вертлужной впадины проводят касательную к наиболее периферическому отделу крыши вертлужной впадины. Образуется ацетабулярный угол (индекс) (в норме угол = 26º-28,5º).
г) определяют дистанцию α – расстояние от дна вертлужной впадины до перпендикуляра h на линии Келлера (в норме = 10-12 мм.).

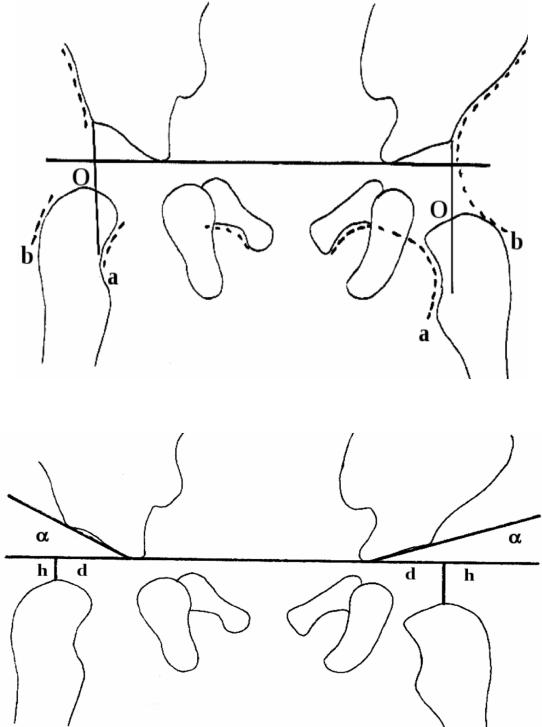

Рис. 70. Схема Рейнберга
Рис. 71. Схема Хильгенрейнера.
121

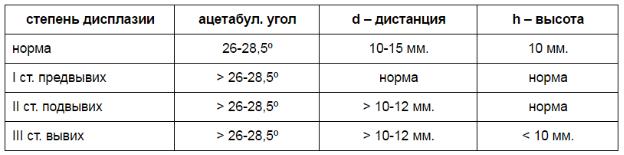

Таблица 2.
Степени дисплазии
В первую очередь вычисляется величина ацетабулярного угла, который в норме у детей до 3-х месячного возраста составляет менее 30 и к году уменьшается до 20 градусов.
Ацетабулярный уголугол крыши впадины, образованный пересечением линии, проведенной через У-образные хрящи, и касательной, проходящей по верхнему краю суставной впадины.
Величина h, указывающая нам о вертикальном смещении головки относительно вертлужной впадины - расстояние от горизонтальной линии Хильгенрейнера до середины метафизарной пластинки проксимального отдела бедра.
В норме эта величина одинакова с обеих сторон и составляет от 9 до 12
мм. Снижение этого показателя и его различие справа и слева свидетельствуют о наличии патологии.
Величина d, указывающая о латеральном смещении головки бедра относительно вертлужной впадинырасстоянии от дна вертлужной впадины до вертикальной линии (величины h).
При нормальном развитии тазобедренных суставов она также одинакова с обеих сторон и должна быть не более 15 мм.
Схема Хильгенрейнера удобна, надежна, дает объективные представления о тазобедренном суставе, а при умении читать рентгенограммы довольно проста (Рис. 72).
Большим ее достоинством является то, что она позволяет рано выявить незначительные смещения бедренной кости кнаружи и кверху.
122

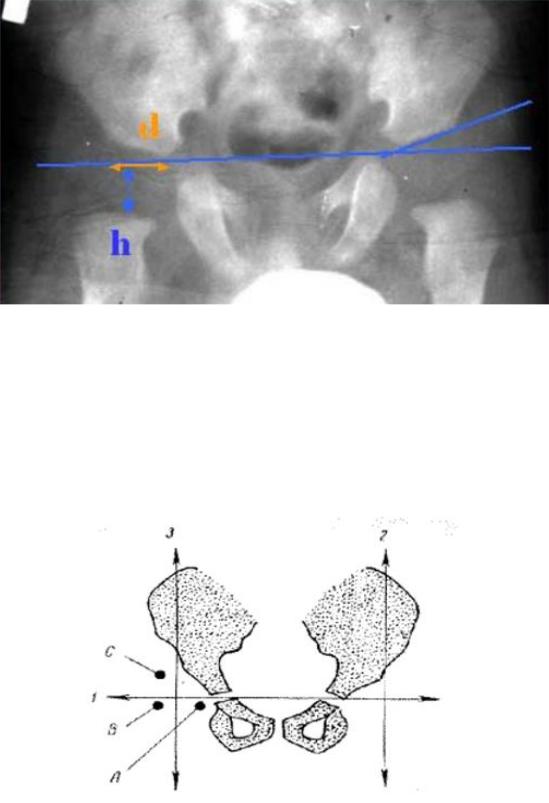

Рис. 72. Схема Хильгенрейнера. АИ < 30, h = 9-12, d < 15
Схема Омбредана. Перпендикуляр, опущенный из самого наружного края вертлужной впадины на горизонтальную линию, делит тазобедренный сустав на 4 части (рис. 73). В норме ядро окостенения головки бедра помещается в нижнем внутреннем квадранте. При подвывихе - в наружнем нижнем квадранте. При вывихе - в наружнем верхнем квадранте.
Рис. 73. Схема Омбредана
Схема Кальве. Линия Кальве - линия, соединяющая наружный край подвздошной кости и верхний край шейки бедра (рис. 74).
123
В норме образует правильную непрерывную дугообразную линию.
При подвывихе или вывихе в т/б суставе линия становится прерывной,
неправильной.
Схема Шентона. Линия Шентона - линия, соединяющая нижний край шейки бедра и верхний край запирательного отверстия (Рис. 75). В норме образуется ровная дугообразная линия. При подвывихе и вывихе - шейка бедра смещается кверху, дугообразная линия прерывается.
Рис. 74. Схема Кальве
Рис. 75. Схема Шентона
124
Рентгенологическими показателями развития вертлужной впадины ребенка являются: ацетабулярный индекс + угол наклона плоскости входа во впадину (угол вертикального отклонения).
Ацетабулярный индекс - характеризует угол наклона крыши вертлужной впадины (Рис. 76). Он образован пересечением линии, соединяющей У-
образные хрящи с линией, проходящей от верхнего края крыши к центру У-
образного хряща. В здоровых суставах составляет до 20 град., при патологии -
больше 30 град.
Рис. 76. Ацетабулярный индекс.
У здорового новорожденного ацетабулярный угол равен в среднем 25-29
град (Рис. 77). В процессе роста уменьшается. К 1 году равен: мальчики-18,4
град., девочки-20 град. К 5 годам - меньше 15 град.
В норме у детей грудного возраста ацетабулярный угол доходит до 30
градусов, с возрастом он постепенно уменьшается и у детей в 14-15 лет его размеры составляют около 10 градусов.
Угол наклона плоскости входа во впадину (угол вертикального
отклонения).
У новорожденного плоскость входа во впадину образует угол с
сагитальной плоскостью, равный 31 градус. Он постепенно увеличивается и у
