Теоретична геодезія. Лекція №12.Зміст і предмет.

Теоретична геодезія є одним із розділів вищої геодезії. Задачм вищої геодезії— визначення форми і розмірів Землі, її зовнішнього гравітаційного поля.

Для визначення форми і розмірів 3емлі необхщно визначити координати точок зовнішньої поверхні в єдиній системі координат, які жорстко зв'язані з Землею.

Для визначення гравітаційного поля необхідно визначити потенціал сили тяжіння Землі на її поверхні та на всьому зовнішньому просторі.

Під геоїдом розуміють одну із різнених поверхонь потенціала сили тяжіння, яка співпадає з поверхнею океанів і морів в спокійному стані подумки проведеного під сушу. Поверхня геоїда називається істиною або математичною фігурою Землі. В 1828 році Гаус вперше так назвав, хоча сама назва "геоїд"

91

належить Лістингу. Геоїд поверхня гладка (без ребер), в математичному відношенні дуже складна. Над океаном вона виражається одним видом функції, під материками—другим видом функції.

Геоїд

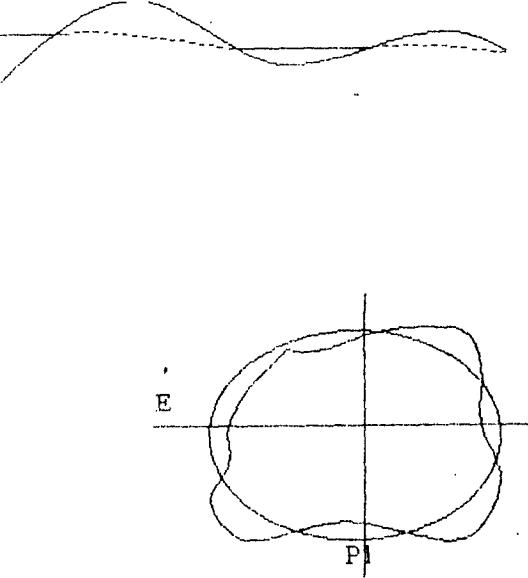

Рис. 12.1.Рівнева поверхня геоїда.

Геоїд близький до еліпсозда обертання. Відступлення геоїда не перевищує 150-200 м, що являє собою велику величину в порівнянні з радіусом Землі, рівним 6371,11 км. Німецький геодезист Гельмерт і російський геодезист Слуцький в 1884 році ввели поняття загального земного еліпсоїда—еліпсоїда обертання найкращим чином підходячого до геоїда в цілому.

Рис. 12.2.Геоїд і еліпсоїд.

Елементи його—велика піввісь а і полярне стиснення, повинні бути встановлені, виходячи із умов;

-центр еліпсоїда повинен співпадати з центром інерції Землі, а мала вісь— з віссю обертання Землі;

-сума квадратів ввідхилення геоїда по висоті від поверхні еліпсоїда повинна бути мінімальна.

h2d min;(12.1)

рівневий еліпсоїд з розмірами загального земного еліпсоїда, з масою рівною масі Землі, який обертається навколо малої осі з кутовою швидкістю рівною швидкості обертання Землі стали розглядати як теоретичну модель Землі.

92

Коли говорять про параметри а і то мають на увазі загальний земний еліпсоїд. Його елементи ще повністю не встановлені з високою точністю. Раніше все зв'язували з фігурою геоїда. Фігура геоїда під материками не може бути визначена за вимірами на земній поверхні землі. Необхідно знати розміщення щільностей мас в середині Землі.

На даний час основною задачею є визначення координат точок зовнішньої поверхні Землі. Теорією визначення фізичної поверхні Землі найбільш повно дав Молоденський. Він замість геоїда ввів допоміжну поверхню квазігеоїда (квазі— майже).

Ця поверхня на океанах в точності співпадає з геоїдом, а на материках відхиляється в горах на 1 -2 метри. Але ця поверхня не е рівневою.

Введення квазігеоїда дало можливість більш строго рішати задачі, адже поверхня може бути визначена без знання розприділення мас всередині Землі і висоти точок, також визначаються без знання розприділення мас. С Р

рис. 12.3.Референц-еліпсоїд.

Нехай, на поверхні Землі маєм точку С(В,L,Н), В,L—планові координати точки С, Н—геодезична висота.

Якщо найдем В,L,Н, то зможем побудувати референц-еліпсоїд розташувавши його так, щоб:

1 )малa вісь референц-еліпсоїда була паралельна осі обертання Землі. Це буде головною умовою;

2)центр референц -еліпсоїда необхідно розташувати поблизу центра інерції Землі;

3)необхідно, щоб поверхня референц-еліпсоїда найбільш близько підходила до поверхні геоїда на розглядаємій території. Елементи референцеліпсоїда звичайно беруть елементи загального земного еліпсоїда, визначеного тим чи іншим автором. B бувшому союзі бувприйнятий еліпсоїд ЦНДІГАІК Крясовського, в якого B=6375245, = 1:298,3В США прийнятий еліпсощ Кларка.

Координати В,L,Н визначають по результатам геодезичних вимірів методом тріангуляції, полігонометрії, нівеловання. aстрономічних, визначень,

93

вимірювання сили тяжіння. Прийняте роздільне визначення планових координат В,L і висот Н.

ІІри визначенні В і L реезультати лінійних і кутових вимірів редукуються на поверхню прийнятого еліпсоїда, використовуючи плоскі прямокутні координати Х і У в тріангуляції 2,3,4 класів,

В класичній теорії висота Н внзначаеться як сума висоти Нг в даній точці над рівнем моря (геоїдом) і висоти N геоїда над еліпсоїдом:

H Hr N1; (12.2)

В теорії Молсденського:

H Hq ; (12.3)

де:Нq-висота точки поверхні Землі над квазігеоїдом;- висота квазігеоїда над еліпсоїдом.

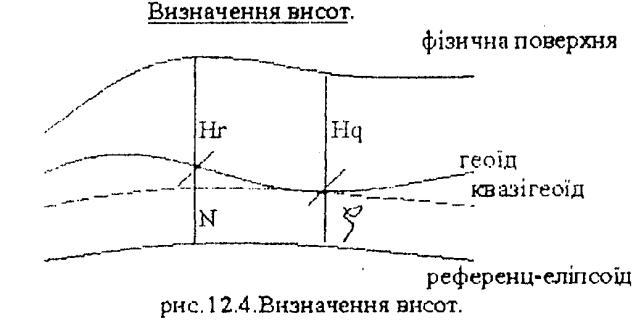

Висоти Нr і Hq являється гіпсометричним, тобто характеризуючими рельєф. Висоти N і -геоїдальні висоти. Висоти Нr і Hq визначаються геометричним нівелюванням і вимірюванням сили тяжіння. Висоти N і визначаються на основі сумісних геодезичних вимірювань, астрономічних вимірювань і визначення сили тяжіння методами або астрономічного нівелювання або астрономо-гравіметричного нівелювання.

Таким чином, порядок проведення робіт слідуючий:

1 ).на основі вимірів визначають елементи референц-еліпсоїда і його орієнтування в поверхні Землі;

2). задають координати ВО,LО,НО в якому-небудь із пунктів вихідної сторони і АО. Ці величини задані в Пульківській обсерваторії;

3).редукують на поверхню референц-еліпсоїда і рішають геодезичні

94

задачі на поверхні референц-еліпсоїда.

На основі виконаних робіт ми можем побудувати фізичну поверхню Землі вцій системі коордннат, але нічого не можем сказати при цьому про центр мас Землі.

Одна із задач теоретичної геодезії - найти положення центра мас Землі в прийнятій системі координат.

Теоретична геодезія встановлює зв'язки між результатами визначень і величинами, які визначають поверхню Землі.

Задачі теоретичної геодезії.

1.Вивести елементи загальноземного еліпсоїда (сумісно з теорією фігури Землі).

2.Встановлення основної відлікової поверхні (референц-еліпсоїда). З.Редукування результатів геодезичних вимірів на відлікову поверхню

(проблема редукуввання).

4.Визначення висот точок фізичної поверхні Землі над геоїдом або квазігеоїдом.

5.Визначення відступлень геоїда або квазігеоїда від референц-еліпсоїда. При цьому, теоретична геодезія рішає задачу геометричним метолом (довжини ліній, кути), а теорія фігури Землі—фізичним методом (вимірювання сили тяжіння). Зараз зони взаємозв'язані. Теорія фігури Земні дає форму, а масштаба дати не може. Тут необхідні методи теоретичної геодезії.

Зараз беруть дані супутникових спостережень. Супутник—рухома візирна ціль, яку можна спостерігати з двох вихідних пунктів і другий метод визначень - динамічний. Рух супутника відбуваеться по законам Ньютона. Сила тяжіння діє на супутник і залежить його рух від гравітаційного поля Землі. Гравітаційне поле Землі, всвою чергу, залежить від розприділення мас в середині Землі. В останій час спостереження ведуться по системі ОРЗ.

Розділ 9.

Лекція№ 13. Відхилення прямовисних ліній

13.1. Встановлення нульової системи координат.

1. Система просторових прямокутних координатX, Y, Z.

При встановлені нульової системі координат використовують площину земного екватора і площину початкового астрономічного меридіана в Грінвічі Площина земного екватора проходить через центр інерції Землі О, перпендикулярно до осі обертання Землі FF1. В точці F Грінвіча 8F дотична до силових ліній і поверхню паралельну осі обертання Землі. Внаслідок переміщення полюсів ці площини міняють своє положення в тілі Землі.
