Синфазний сигнал – це напруги на входах ДП, однакові за величиною і знаком (рис. 1.16 б).

Будь-яку комбінацію вхідних напруг Uвх1 і Uвх2

можна подати у вигляді суми синфазної і диференціальної складових (рис. 1.16 в):

ДП має два режими роботи за виходом:

– несиметричний вихід – сигнали знімають з колектора першого (Uвих1 ) або з колектора другого транзистора

(Uвих2 );

– симетричний вихід – вихідний сигнал, що знімають з обох виходів одночасно, є різницею потенціалів колекторів

V2 і V1:

Uвих Uвих2 Uвих1 .

Принцип дії ДП. Нехай Uвх1 Uвх2 0, тобто Uдиф 0,

Uсинф 0. Для ідеально симетричного ДП струм I0 ділиться порівну між двома плечами:

IE1 IE2 I20 .

Оскільки транзистори V1 і V2 працюють в активному режимі, то

IK1 IK2 I20 I20 ,

а тому Uвих1 Uвих2 E1 I20 RК – напруга балансу.

26

Uвих1 Uвих2

+E1

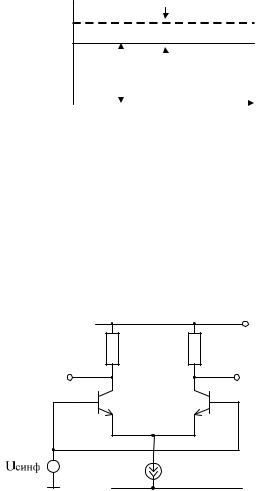

Рисунок 1.17 – Баланс напруг на виході ДП у режимі спокою

Тоді напруга симетричного виходу дорівнює

Uвих Uвих2 Uвих1 0.

Тепер нехай на обидва входи ДП надходить синфазний сигнал Uвх1 Uвх2 .

Еквівалентом цього стану є режим, показаний на схемі рисунка 1.18.

—E

Рисунок 1.18 – ДП із синфазним сигналом на вході

Оскільки плечі ДП ідентичні, то струми колекторів V1 і V2 однакові IK1 IK2 .

27

Унаслідок того, що загальний струм емітерів незмінний і дорівнює I0 (як струм ГСС), струми колекторів і

вихідні напруги плеч не зміняться. Фізично під дією синфазного сигналу потенціал емітерів зміниться настільки, наскільки потенціал баз і напруга UБЕ транзисторів будуть сталою, зумовлюючи сталість струмів IБ і IK .

При достатньо якісному ГСС ( RГ ; I0 0)

зміна потенціалу емітерів не викликає зміни струму I0.

Однак в ідеальному ДП синфазний сигнал не впливає на вихідну напругу, тобто підсилення синфазного сигналу не здійснюється.

Тепер нехай на входи ДП надходить диференціальний сигнал, тобто сигнал прикладають між входами підсилювача (рис. 1.19).

а) б)

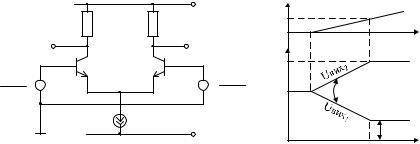

Рисунок 1.19 – ДП із диференціальним сигналом на вході

Це рівносильне тому, що

Транзистор V1 відкривається більше, транзистор V2

дещо закривається.

28

Струм IK1 збільшується, а IK2 зменшується. Оскільки при якісному ГСС IK1 IK2 I0 const , то зміни колектор-

них струмів плечей за абсолютним виміром дорівнюють

напруги на кожному з виходів. Потенціал емітерів при подачі диференціального сигналу не зміниться. Зміна вихідних сигналів припиняється, коли транзистор V2

переходить до режиму відсічки, і весь струм I0 протікає через V1. Проте такий режим є для ДП неприпустимим.

Нормовані залежності струмів через транзистори ДП від величини диференціального сигналу наведені на рисунку 1.20.

Фг

Рисунок 1.20 – Статична передавальна характеристика ДП

Із характеристики випливає, що закривання одного з транзисторів відбувається при абсолютній величині

диференціального сигналу Uдиф 3 0,075B.

29

Відтак для забезпечення підсилювального режиму роботи ДП Uдиф не повинна перевищувати 0,075 В. При

цьому ДП працює у лінійному режимі, якщо Uдиф 0,025B.

Таким чином, на синфазну складову ідеальний ДП не реагує, підсилюється лише диференціальний сигнал Uдиф Uвх1 Uвх2 . При цьому спосіб подавання диферен-

ціального сигналу не має значення, важливою є лише його величина. Наприклад, вихідна напруга ДП буде цілком незмінною при таких комбінаціях вхідних сигналів і дорівнюватиме +5 мВ:

1)Uвх1 0,005 B, Uвх2 0B ;

2)Uвх1 0B, Uвх2 0,005 B;

3)Uвх1 2,005 B, Uвх2 2B;

4)Uвх1 1,4 B, Uвх2 1,405B.

Особливістю ДП є здатність підсилювати дуже малі диференціальні сигнали на фоні великих синфазних.

Параметри ДП

1 Коефіцієнт підсилення диференціального сигналу при несиметричному виході

Коефіцієнт підсилення диференціального сигналу прямо пропорційний величині струму ГСС I0.

2 Коефіцієнт підсилення диференціального сигналу при симетричному виході

Цей коефіцієнт підсилення удвічі більший за попередній.
