3. СОЗДАНИЕ МОДЕЛЕЙ И ДОКУМЕНТАЦИИ СБОРОЧНЫХ ЕДИНИЦ
Для ускорения разработки 3-D моделей сборок, содержащих типовые и стандартизованные детали (элементы крепежа, подшипники, пружины и т. д.) удобно применять готовые параметрические библиотеки. В начале данного раздела рассмотрим особенности работы с двумя библиотеками.
3.1. Работа с библиотекой крепежа для КОМПАС-3D
Для управления библиотекой предназначено диалоговое окно Менеджера библиотек. Для вызова диалогового окна нажмите кнопку Менеджер библиотек на Стандартной панели
После этого в нижней части экрана появится диалоговое окно со списком разделов, включенных в систему КОМПАС (рис. 3.1, а). Диалоговое окно состоит из двух частей. В левой части окна находится список разделов библиотеки — предварительно все библиотеки сгруппированы в одиннадцать разделов. На рис. 3.1, а) этот же список продублирован и в правой части диалогового окна, потому что ни один из разделов не открыт.
Чтобы посмотреть, какие библиотеки содержатся в том или ином разделе, выделите мышью название раздела, и в правой части диалогового окна раскроется список этого раздела. Раскройте нужный раздел библиотеки, и в правой части диалогового окна дважды щелкните мышью на названии выбранной библиотеки, Библиотека крепежа для КОМПАС 3-D (рис. 3.1, б).
а |
б |

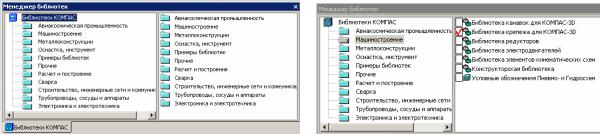

Рис.3.1. Выбор библиотеки крепежа
Двойной щелчок на строке выбранной библиотеки активизирует диалоговое окно, определяющее состав библиотеки.
26
Вы можете оценить конфигурацию выбранной библиотеки (рис. 3.2, а). Двойной щелчок на строке выбранного элемента активизирует следующее диалоговое окно, предназначенное для последующего выбора параметров деталей для крепежа, например, болта с шестигранной головкой (рис. 3.2, б).
а |
б |

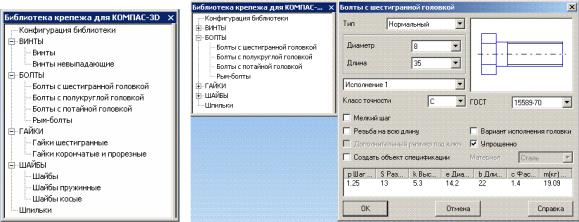

Рис. 3.2. Выбор параметров болта
После назначения необходимых для болта параметров и выбора изображения система перейдет в режим работы с документом. При этом на экране появится фантом изображения болта с заданной базовой точкой, которую необходимо переместить в соответствующее место. Затем болту следует придать требуемое положение.
3.2 Библиотека Стандартные изделия
Кроме библиотек, подключаемых при помощи Менеджера библиотек в системе КОМПАС-3D, имеется дополнительная библиотека Стандартные изделия, содержащая типовые конструкторские элементы. С одной стороны, эта библиотека дублирует возможности Менеджера библиотек, с другой стороны, она более обширна и включает несколько опций, весьма полезных при твердотельном моделировании.
Запуск библиотеки производится через пункт главного меню
Библиотека / Cтандартные изделия / Вставить элемент (рис. 3.3)
27

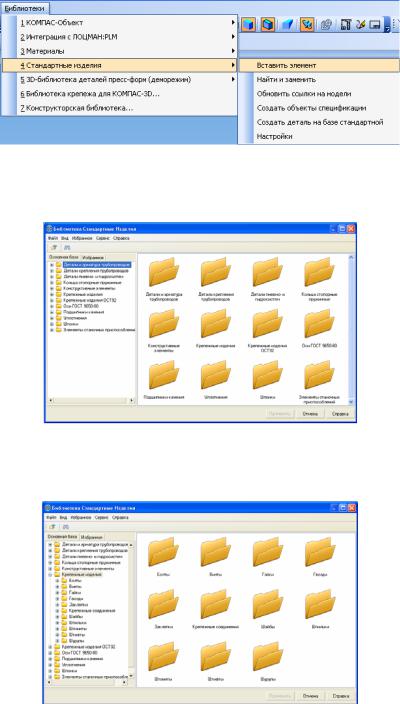

Рис. 3.3. Запуск библиотеки Стандартные изделия
На экране откроется окно Библиотека Стандартных Изделий (рис. 3.4). Откройте вкладку Крепежные изделия.
Рис. 3.4. Окно библиотеки Стандартные изделия
На экране появится информация о составе раздела Крепежные изделия (рис. 3.5).
Рис. 3.5. Состав раздела Крепежные изделия
В Дереве окна можно раскрыть любую «ветвь», например Шпильки (рис. 3.6). Раскройте «ветвь» Шпильки с ввинчиваемым концом.
Выполните двойной щелчок мышью на элементе Шпилька ГОСТ 22032-76 (рис. 3.7). Можно изменить значение любого параметра (Группа прочности, Наименование материала, Толщина покрытия и т. п.) в области
28

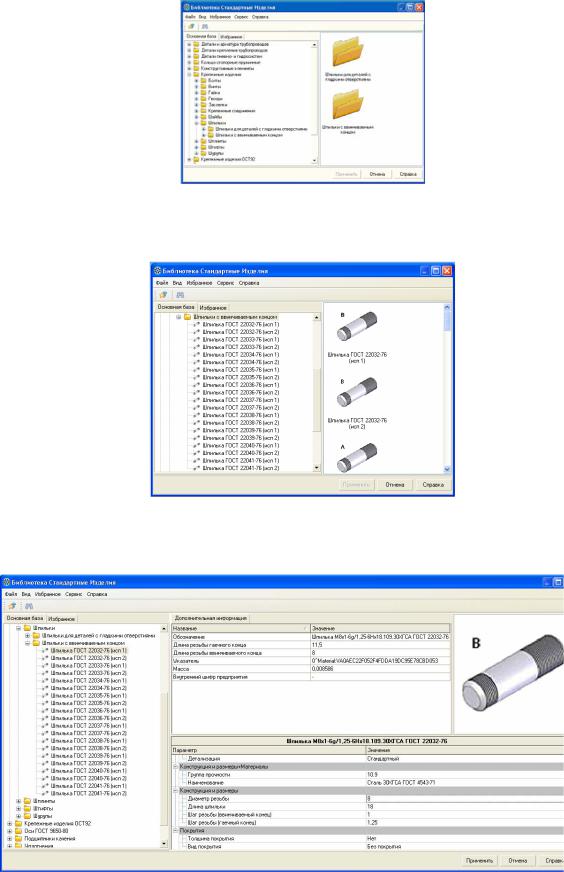

Рис. 3.6. Состав раздела Шпильки
свойств (рис. 3.8). Для этого необходимо выполнить двойной щелчок мышью в нужной строке.
Рис. 3.7. Выбор шпильки определенного типа
В области свойств выполните двойной щелчок мышью в поле
Конструкции и размеры.
Рис. 3.8. Окно для выбора свойств шпильки
29
В окне Выбор типоразмеров и параметров (рис. 3.9) можно сделать необходимый выбор. В списке останется единственная строка, отвечающая заданным условиям. Выполните на ней двойной щелчок мышью, после этого нажмите кнопку Применить.
На рис. 3.10 в аксонометрии (а) и на виде спереди (б) показаны результаты добавления шпильки из Библиотеки Стандартных Изделий (слева) и из Библиотеки крепежа для КОМПАС 3-D (справа)

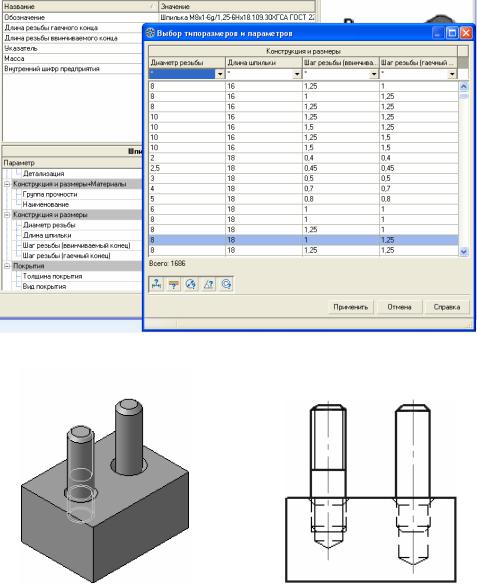

Рис. 3.9. Выбор типоразмеров шпильки
а |
б |
Рис. 3.10. Результат добавления шпилек
Отверстия под шпильки моделировались по-разному. Отверстие для «левой» шпильки выбрано из Библиотеки Стандартных Изделий. Следует отметить, что при использовании этой библиотеки нельзя задать глубину отверстия, соответствующую требованиям ГОСТ 10549-80 к размерам недорезов.
