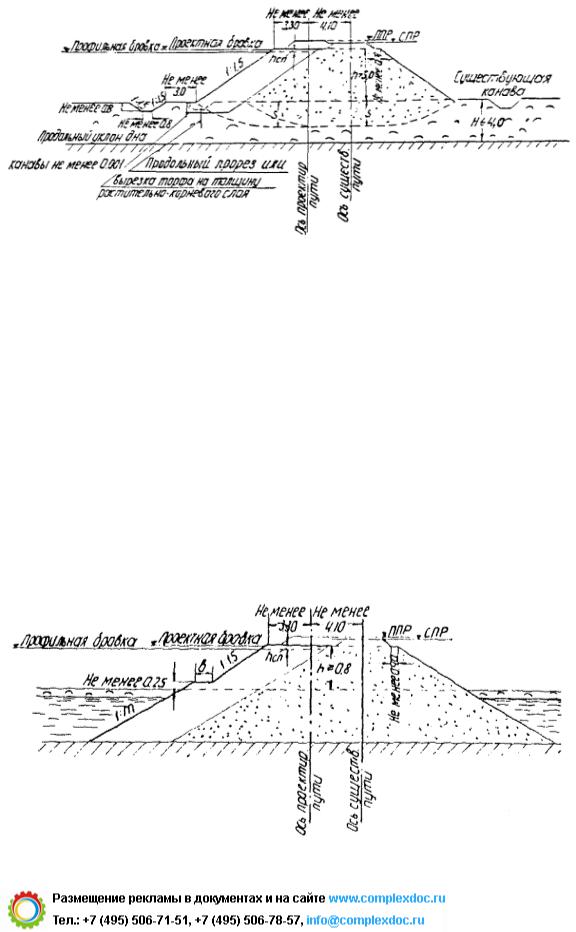

Рис. 14. Насыпь из дренирующих грунтов высотой 3 - 12 м на болотах I типа глубиной до 4 м.

П р и м е ч а н и я . 1. Вдоль насыпи устраивается продольная осушительноводоотводная канава при возможности обеспечения продольного уклона не менее 0,001 м.

2.На засыпаемом песчаном откосе насыпи растительность подлежит срезке

иудалению.

3.Для ускорения осадки торфа производится удаление растительнокорневого слоя на всю ширину присыпаемой части насыпи или у подошвы откоса проектируемой части насыпи устраивается продольный прорез на всю глубину растительно-корневого слоя.

4.Для насыпи высотой более 5,0 м требуется провести расчеты устойчивости основания.

71

База нормативной документации: www.complexdoc.ru

Рис. 15. Насыпь из дренирующих грунтов высотой 0,8 - 12 м на болотах III типа глубиной до 4 м.

П р и м е ч а н и я. 1. Насыпь из недренирующего грунта, а также из мелких непылеватых песков, отвечающих требованиям дренирующего грунта, проектируется индивидуально, при этом обязательно устройство бермы в связи с неизбежным уположением откоса в подводной части насыпи от динамического воздействия проходящих по ней поездов.

2.Торфяная корка вырезается на всю ширину присыпаемой части насыпи. Насыпь погружается до минерального дна болота.

3.На засыпаемом песчаном откосе насыпи растительность подлежит срезке

иудалению.

4.Крутизна откоса подводной части насыпи назначается в соответствии с родом грунта по таблице, приведенной в данном примечании.

5.Ширина бермы bб принимается: 1 м при глубине болота до 3 м; 2 м при глубине более 3 м.

94.Насыпь под второй путь на болотах можно сооружать путем присыпки существующей насыпи, располагая второй путь на расстоянии нормального междупутья от первого и на расстоянии, превышающем нормальное междупутье, или отсыпая насыпь на самостоятельном обходе. Присыпка полотна второго пути к существующему допускается в тех случаях, когда нет угрозы возникновения деформации земляного полотна первого пути в результате пристройки второго пути. Такая присыпка не допускается при уклонах минерального дна болота круче 1:15 - 1:20, при перекосах существующего полотна и других деформациях, а также при расположении насыпей нa сланях. На болотах II и III типов нормальное междупутье может приниматься только в тех случаях, когда существующая насыпь построена на минеральном дне.

95.При присыпке насыпи второго пути к существующей насыпи на болотах I типа без выторфовывания у подошвы откоса второго пути устраивается прорезь на глубину растительного корневого слоя, но не менее 1 м с выемкой или без выемки торфа.

96.Глубина выторфовывания под второй путь определяется по данным инженерно-геологического обследования. Ориентировочно ее можно принимать равной половине фактической осадки насыпи по оси существующего первого пути.

72

База нормативной документации: www.complexdoc.ru

Торф, вынутый из канав, траншей и прорезей при возведении насыпей на болотах, следует разравнивать слоем толщиной не более 0,5 м.

97. Насыпи под второй путь сооружаются по типовым поперечным профилям на линиях I и II категорий из дренирующих грунтов, а для надводной части - из грунтов однородных с телом существующего полотна (рис. 12 - 15).

Ж е л е з н о д о р о ж н о е з е м л я н о е п о л о т н о н а м о к р ы х

со л о н ч а к а х

98.Конструкцию земляного полотна на мокрых солончаках устанавливают с учетом наивысшего уровня грунтовых вод, а также степени, характера и глубины засолений грунтов в периоды наибольшего соленакопления в верхних горизонтах почвы.

Возведение насыпей из засоленных грунтов допускается при содержании легкорастворимых солей в количестве, меньшем 8 % при хлоридном и сульфатно-хлоридном засолении и меньшем 5 % при сульфатном, хлоридно-сульфатном и содовом засолении.

Степень засоленности грунтов определяется по среднему содержанию солей в разрабатываемом слое грунта.

99. Качественный характер засоления грунтов определяется по табл. 16, где содержание ионов выражено в миллиэквивалентах на 100 г сухого грунта.

Таблица 16

Засоление

73

База нормативной документации: www.complexdoc.ru

Засоление

100. На мокрых солончаках насыпи возводятся по типовым поперечникам (рис. 16 - 20).

Ж е л е з н о д о р о ж н о е з е м л я н о е п о л о т н о н а и о л ь д и е в ы х г л и н а х

101. На участках залегания иольдиевых глин рекомендуется применять следующие типы насыпей:

а) с пригрузочными бермами;

б) погруженные в слабое основание.

Тип насыпей выбирают на основании технико-экономических расчетов.

74

База нормативной документации: www.complexdoc.ru

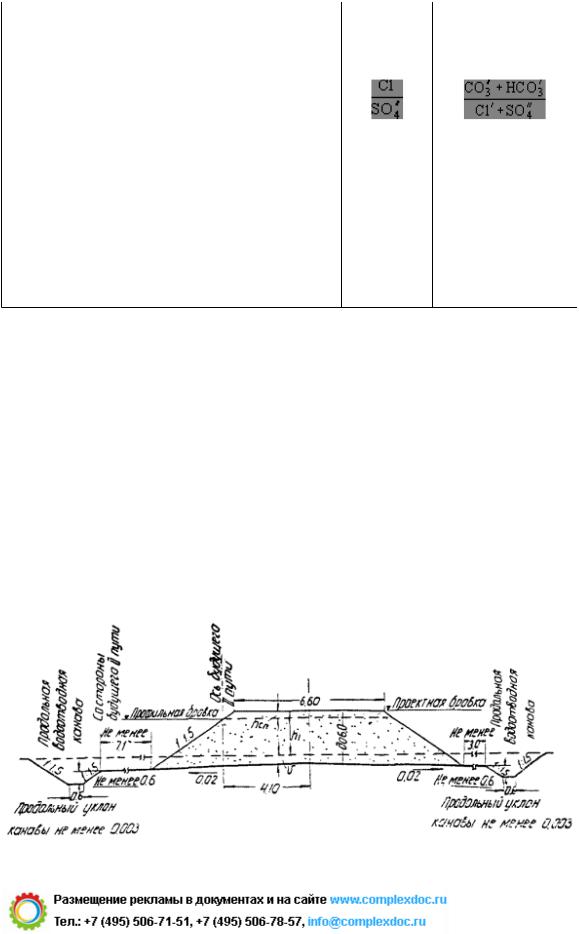

Рис. 16. Насыпь из дренирующих грунтов высотой до 6 м на засоленных грунтах и пухлых солончаках в условиях периодического обводнения основания грунтовыми водами с выходом их на дневную поверхность.

П р и м е ч а н и я. 1. При дренирующих грунтах, удовлетворяющих требованиям к материалам балластного слоя, основная площадка проектируется шириной 6,0 м. При грунтах с коэффициентом фильтрации менее 3 м/сутки ширина и конструкция основной площадки принимаются как для глинистых грунтов.

2.При подготовке основания насыпи вырезке подлежат грунты с содержанием легкорастворимых в воде солей более 10 %, при этом глубина вырезки V засоленных грунтов и пухлых солончаков устанавливается по солевым профилям, составленным по данным результатов инженерногеологического обследования и химических анализов грунтов основания.

3.Минимальная высота насыпи h1 = Z + 0,5 - V, где Z - высота капиллярного поднятия в грунте, используемом для возведения насыпи, V - глубина вырезки засоленного грунта, м.

4.При возведении насыпи из песков с углом естественного откоса 34° (для сухих песков) откосы насыпи соответственно уполаживаются.

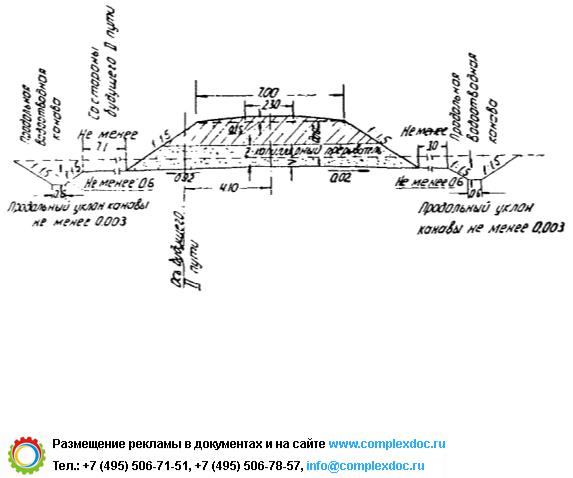

Рис. 17. Насыпь из глинистых грунтов высотой до 6 м на засоленных и пухлых солончаках в условиях периодического обводнения основания грунтовыми водами с выходом их на дневную поверхность.
