П р и м е ч а н и я. 1. Данный тип насыпи применяется в случае экономической целесообразности вместо изображенного на рис. 16.

2.При подготовке основания насыпи вырезке подлежат грунты, указанные в п. 2 примечания к рис. 16.

3.Нижняя часть насыпи сооружается из дренирующего грунта на высоту Z, равную высоте капиллярного поднятия воды в нем плюс 0,25 м.

Рис. 18. Насыпь из глинистых грунтов высотой до 6 м на засоленных грунтах и пухлых солончаках в случае залегания грунтовых вод на глубине, превышающей высоту капиллярного поднятия.

П р и м е ч а н и я. 1. При подготовке основания насыпи вырезке подлежат грунты, указанные в п. 2 примечания к рис. 16.

2.На засыпаемом откосе с существующей насыпи должен быть убран балластный шлейф и устроены уступы шириной не менее 1 м с уклоном 0,01 - 0,02 наружу.

3.При возведении земляного полотна из грунта, однородного с грунтом существующей насыпи, откос должен иметь крутизну не более крутизны существующего устойчивого откоса.

102. Если верхний слой слабого основания представлен более плотными грунтами (коркой) мощностью не менее 1,5 м, насыпь с бермами должна иметь минимальную толщину (с учетом осадки в болото) 3,0 м. Высота насыпи над поверхностью должна быть не менее 1,5 м.

76

База нормативной документации: www.complexdoc.ru

При широких бермах минимальная толщина насыпи может быть снижена до 2,5 м. Наибольшая допустимая толщина насыпи, ширина и толщина берм устанавливаются расчетом устойчивости.

103. При наличии торфяного покрова на поперечных разрезах указывается толщина берм, а не их проектные отметки. В этом случае в проекте должна быть предусмотрена установка специальных реперов и марок, по которым контролируется отсыпка берм и ведутся наблюдения за их осадкой (пп. 182 - 186).

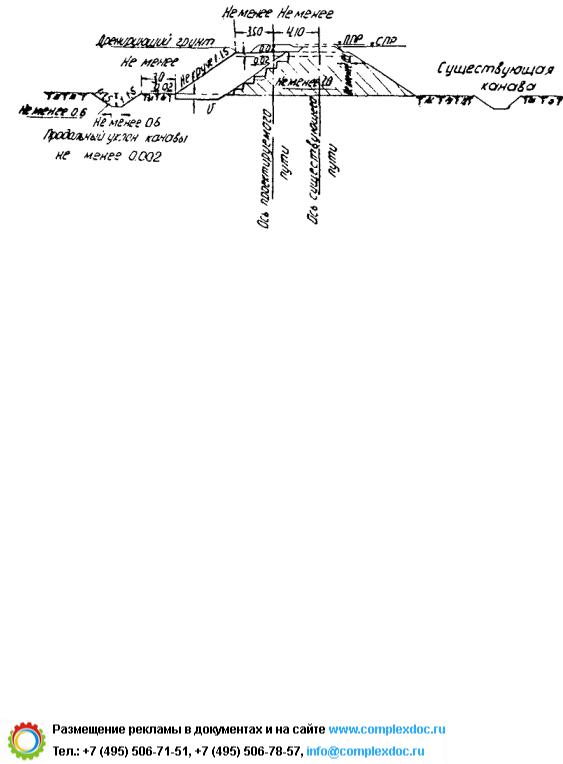

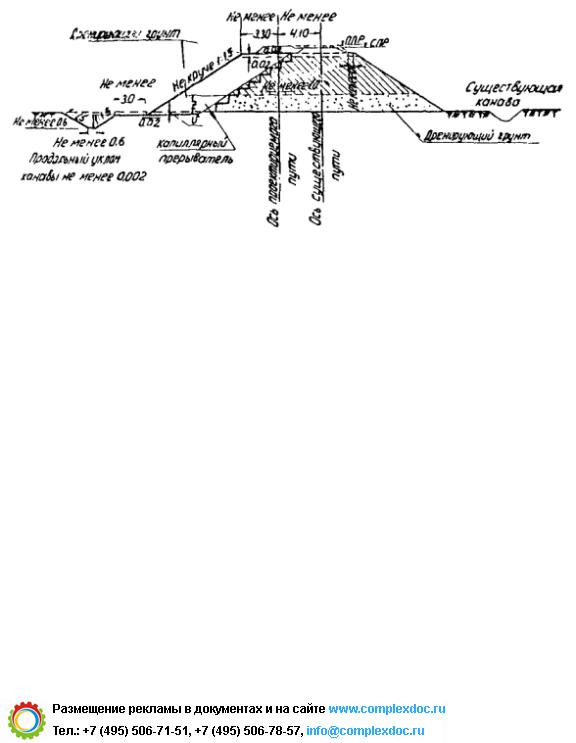

Рис. 19. Насыпь из глинистых грунтов высотой до 6 м на мокрых солончаках в условиях периодического обводнения основания грунтовыми водами с выходом их на дневную поверхность.

П р и м е ч а н и я. 1. Данный тип насыпи применяется в случае экономической целесообразности вместо типа, приведенного на рис. 18.

2.Вырезке подлежат грунты, указанные в п. 2 примечания к рис. 16.

3.Нижняя часть насыпи сооружается из дренирующего грунта на высоту Z, равную высоте капиллярного поднятия воды в нем плюс 0,25 м.

4.При возведении насыпи из грунта, однородного с грунтом существующей насыпи, откос насыпи должен иметь крутизну не более крутизны существующего устойчивого откоса.

5.На засыпаемом откосе насыпи должен быть убран балластный шлейф и устроены уступы шириной не менее 1,0 м с уклоном 0,01 - 0,02 наружу.

6.Возведение насыпи под второй путь предусматривается в засушливый период года, когда грунты основания насыпи в зоне проектируемой вырезки сухие.

77

База нормативной документации: www.complexdoc.ru

7. При отсутствии у существующей насыпи капилляропрерывателя, а также деформаций, связанных с засоленностью грунтов, при пристройке полотна под второй путь из грунта, однородного с грунтом существующего земляного полотна, капиллярный прерыватель устраивать не требуется.

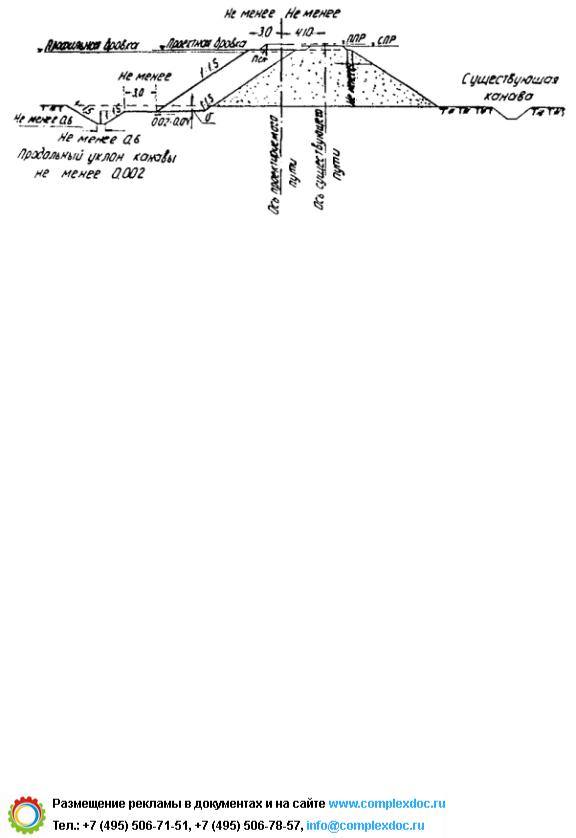

Рис. 20. Насыпь из дренирующих грунтов высотой до 6 м на мокрых солончаках в условиях периодического обводнения основания грунтовыми водами с выходом их на дневную поверхность.

Пр и м е ч а н и я. 1. В основании насыпи вырезке подлежат те же грунты, что

ив п. 2 примечания к рис. 10.

2.На засыпаемом песчаном откосе насыпи растительность подлежит срезке

иудалению.

3.При дренирующих грунтах, удовлетворяющих требованиям к материалам балластного слоя, основная площадка земляного полотна устраивается горизонтальной выше отметки профильной бровки насыпи на величину hсп равную высоте сливной призмы 0,15 м плюс разность толщин балластного слоя на данной насыпи и на смежных с ней участках из недренирующих грунтов.

4.При грунтах с коэффициентом фильтрации менее 3 м/сутки ширина и конструкция основной площадки принимаются как для глинистых грунтов (см. рис. 10).

5.Возведение насыпи под второй путь предусматривается в засушливый период года, когда грунты основания насыпи в зоне проектируемой вырезки сухие.

6.При возведении насыпи из камня, щебня и гравия слабовыветривающихся пород на мокрых солончаках и засоленных грунтах вырезка засоленного грунта

78

База нормативной документации: www.complexdoc.ru

из основания не производится, но предусматривается запас грунта на осадку, а для насыпей высотой более 3 м проверяется устойчивость основания.

104.В тех случаях, когда слабые грунты прикрыты торфяными образованиями, представленными разложенным, сильно увлажненным торфом неустойчивой консистенции, необходимо произвести расчет на выдавливание торфа.

105.Насыпи, погруженные в основание, рекомендуется применять на участках с малой мощностью иольдиевых глин (4 - 6 м), прикрытых сверху тонкой плотной коркой толщиной 0,5 - 1 м.

106.В случае необходимости в проекте даются рекомендации по производству работ: темпы возведения земляного полотна и толщина отсыпаемых слоев, перерывы в работах для частичной консолидации грунта основания и др.

З е м л я н о е п о л о т н о а в т о м о б и л ь н ы х д о р о г н а

бо л о т а х

107.Типовой поперечный профиль (рис. 21) применяется при сооружении автомобильных дорог на болотах I типа глубиной до 4

мв случаях полного удаления слабого грунта в основании насыпи. Крутизну откосов ниже поверхности болота принимают от 1:0 до обратного 1:0,5 в зависимости от прочности торфа. Крутизну откосов верхней части устанавливают в зависимости от высоты насыпи в соответствии с требованиями СНиП II-Д.5-62.

108.Типовой поперечный профиль (рис. 22) применяется при сооружении дорог III - IV категорий на болотах I и II типов глубиной до 4 м при высоте насыпи до 3 м в случае полного удаления слабого грунта. Ширина траншеи выторфовывания должна быть не менее ширины земляного полотна понизу. Крутизна откосов в насыпи - 1:1,5. Призмы из торфяного грунта, удаленного из-под насыпи, укладываемые на откосы, не должны превышать отметки низа дорожной одежды.

109.Типовой поперечный профиль (рис. 23) применяется при сооружении дорог на болотах I и II типов глубиной до 4 м при частичном удалении слабого грунта. Крутизну откосов верхней части принимают в зависимости от высоты насыпи и условий устойчивости, но не круче 1:1,5. Крутизну откосов ниже поверхности болота устанавливают от 1:0 до обратного 1:0,5 в зависимости от прочности торфов. Толщина оставляемого слоя торфа устанавливается индивидуально с соблюдением требования

79

База нормативной документации: www.complexdoc.ru

о минимально допустимой мощности насыпного слоя, приведенных в табл. 7, стр. 32. Глубина болота в этом случае принимается с вычетом толщины удаляемого слабого слоя.

110. Типовой поперечный профиль (рис. 24) применяется на болотах II и III типов в случае преобладания в толще жидких торфов, практически не обладающих несущей способностью. На болотах II типа требуются специальные мероприятия, облегчающие посадку насыпи на минеральное дно: разрыхление верхнего слоя, устройство торфоприемников и т.п. Крутизна откосов нижней подводной части насыпи назначается в зависимости от консистенции слоев, слагающих толщу, от 1:2 при текучей консистенции до 1:0,75 при мягкопластичной консистенции.

Рис. 21. Насыпь на болотах I типа глубиной до 4 м с полным выторфовыванием механическим способом с вывозкой удаленного торфа

Рис. 22. Насыпь на болотах I типа глубиной до 4 м с полным выторфовыванием с укладкой и планировкой вынутого торфа на откосах
