Рис. 6. Насыпь из дренирующего грунта высотой 0,8 - 2,0 м на болотах I типа глубиной до 2,0 м с погружением на минеральное дно при поперечном уклоне основания не круче 1:10 на линиях I и

IIкатегорий.

Пр и м е ч а н и я. 1. hсп - высота сливной призмы 0,15 м плюс разность толщин балластного слоя на данной насыпи и на смежных с ней участках земляного полотна из недренирующих грунтов.

2. Возведение насыпи из мелких непылеватых песков и из супесей с содержанием более 50 % частиц крупнее 0,25 мм допускается при высоте насыпи свыше 1,2 м, при этом ширина и конструкция основной площадки принимается как для глинистых грунтов (см. рис. 10).

Ширина земляного полотна на линиях III и IV категорий принимается соответственно 6,0 и 5,5 м.

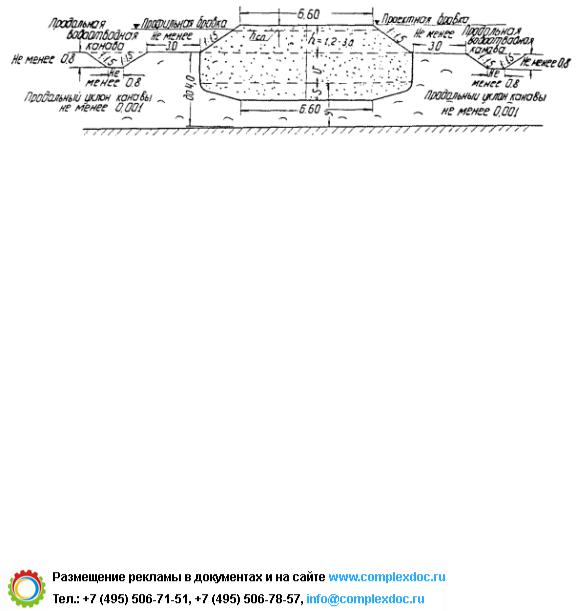

Рис. 7. Насыпь из дренирующего грунта высотой 1,2 - 3,0 м на болотах I типа глубиной до 4 м с частичным выторфовыванием при поперечном уклоне минерального дна болота не круче 1:10 на линиях I и II категорий.

П р и м е ч а н и я . 1. При глубине болота до 2 м данный тип насыпи применяется в случае экономической целесообразности вместо приведенного на рис. 6.

2. Величина осадки насыпи S определяется на основании расчетов с использованием данных о модуле сжимаемости торфа.

Для предварительных расчетов величина S принимается равной 25 % от толщины обжимаемого слоя торфа под насыпью y.

3. При возведении насыпи из мелких непылеватых песков и из супесей с содержанием более 50 % частиц крупнее 0,25 мм и до 6 % глинистых частиц диаметром менее 0,005 мм ширина и конструкция основной площадки принимается как для глинистых грунтов (см. рис. 10).

61

База нормативной документации: www.complexdoc.ru

* Снятие растительно-корневого слоя.

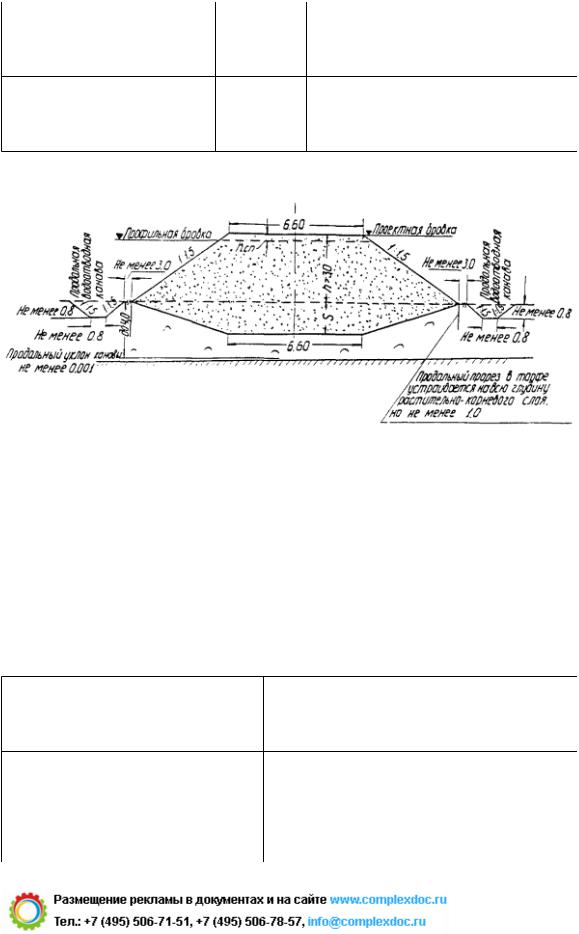

Рис. 8. Насыпь из дренирующего грунта высотой более 3 м на болоте I типа глубиной до 4 м без выторфовывания при поперечном уклоне минерального дна болота не круче 1:10 на линиях I и II категорий.

П р и м е ч а н и я. 1. При глубине болота или высоте насыпи более 4 м величина осадки основания насыпи S устанавливается индивидуальным проектом.

2.Величину осадки S, ширину и конструкцию основной площадки определяют

всоответствии с пп. 2 - 3 примечания к рис. 7.

62

База нормативной документации: www.complexdoc.ru

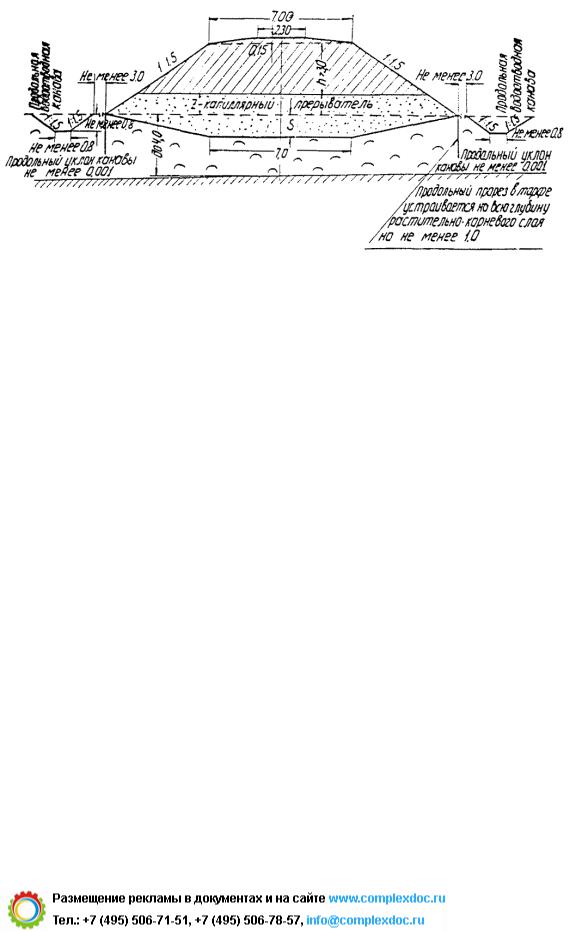

Рис. 9. Насыпь из глинистых грунтов высотой более 3 м на болоте I типа глубиной до 4 м без выторфовывания при поперечном уклоне минерального дна болота не круче 1:10.

П р и м е ч а н и я . 1. Данный тип насыпи применяется в случае техникоэкономической целесообразности вместо типа, приведенного на рис. 8.

2.Значение Z равно высоте капиллярного поднятия для используемого дренирующего грунта плюс 1,0 м, а при обеспечении отвода воды от насыпи плюс 0,5 м.

3.Величина осадки насыпи S определяется аналогично п. 2 примечания к рис. 7.

4.При высоте насыпи от 6 до 12 м крутизна откосов принимается: верхних 6

м- 1:1,5, ниже - 1:2.

Таблица 12

63

База нормативной документации: www.complexdoc.ru

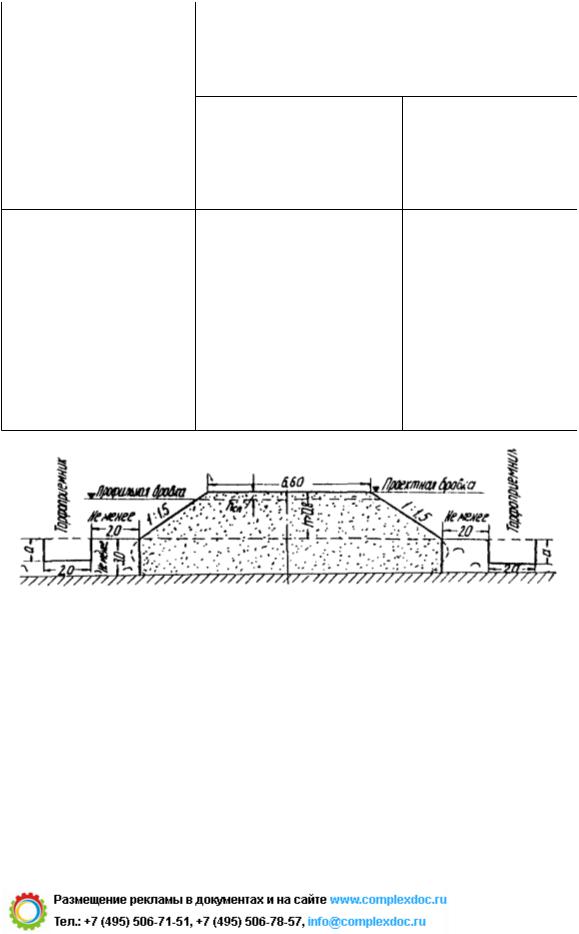

Рис. 10. Насыпь из дренирующих грунтов высотой более 0,8 м на болотах глубиной до 3,0 м с погружением на минеральное дно болота при поперечном уклоне основания не круче 1:15

П р и м е ч а н и я . 1. В основании насыпи на всю ширину ее производится вырезка растительно-корневого покрова и торфяной залежи устойчивой консистенции.

2. Возведение насыпи из мелких непылеватых песков, из супесей с содержанием более 50 % частиц диаметром крупнее 0,25 мм допускается при высоте насыпи свыше 1,2 м; при этом ширина и конструкция основной площадки насыпи принимается как для глинистых грунтов (см. рис. 10).

64

База нормативной документации: www.complexdoc.ru

3.Торфоприемники устраивают глубиной а на всю толщину растительнокорневого слоя, но не менее 1.

4.Поперечный профиль дан для насыпи из песков крупных и средней крупности. При возведении насыпи из песков с углом естественного откоса меньше 34° откосы насыпи соответственно уполаживаются.

5.На линиях III и IV категорий ширина насыпи принимается 6,0 и 5,5 м.

82.В случае, если при назначении запаса на осадку, равного

Sрасч, временно недопустимо искажается продольный профиль, пока осадка Sрасч не произошла, устанавливают лишь допустимую величину запаса Sдоп и расширяют основную площадку, чтобы ее осадку на величину Sрасч - Sдоп можно было компенсировать подъемкой пути на балласт.

83.Высота насыпи над поверхностью болота I типа должна приниматься следующей:

а) при полном удалении торфа - не менее 0,8 м (полное выторфовывание рекомендуется производить при глубине болота менее 2 м);

б) при частичном выторфовывании - не менее 1,2 м;

в) без выторфовывания на линиях I и II категорий - более 3 м, III категории - 2,0 м и IV категории - 1,5 м;

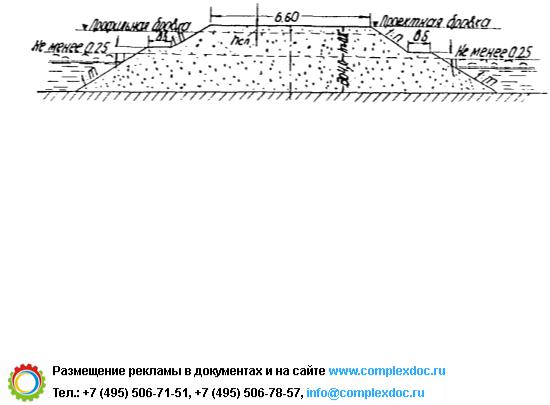

Рис. 11. Насыпь из дренирующих грунтов высотой более 0,8 м на болотах III типа глубиной до 4 м с погружением на минеральное дно болота с предварительным удалением плавающей торфяной корки при поперечном уклоне основания не круче 1:20.

П р и м е ч а н и я. 1. При возведении насыпи с погружением на минеральное дно болота без удаления торфяной корки слой насыпного грунта над коркой должен быть не менее 3 м. В этом случае вдоль подошвы откоса насыпи следует предусматривать устройство продольных прорезов на всю толщину растительнокорневого слоя.
