Солончаки типа IA следует относить к первому типу оснований, солончаки типов IБ и II - ко второму типу оснований.

В. Выбор вариантов конструктивных решений

а) Общие положения

75. В зависимости от типа основания сравниваются по техникоэкономическим показателям различные варианты конструктивных решений. При этом рассматривается вопрос о применении типовых конструкций или о необходимости индивидуального решения.

В зависимости от типа основания по устойчивости сопоставляются следующие варианты:

О с н о в а н и я I т и п а

Насыпи, возведенные непосредственно на естественном основании (слабой толще) без дополнительных мероприятий.

Насыпи, сооружаемые на слабой толще с дополнительными мероприятиями по ускорению осадки:

а) насыпи с временной пригрузкой;

б) устройство вертикальных песчаных дрен и дренажных прорезей;

в) частичное удаление слабого грунта.

Насыпи с полным удалением слабого грунта (механическим, гидромеханическим или взрывным способом).

О с н о в а н и я I I т и п а

Применимы те же решения, что и при основаниях I типа. В тех случаях, когда слабый грунт полностью или частично используется в качестве основания насыпи, необходимо предусматривать специальные технологические или конструктивные мероприятия по обеспечению устойчивости основания.

Технологическим мероприятием этого рода является возведение насыпи с определенной интенсивностью, обеспечивающей предварительную консолидацию грунта основания.

57

База нормативной документации: www.complexdoc.ru

Конструктивными мероприятиями могут быть:

уположение откосов насыпи;

сооружение насыпи с пригрузочными бермами;

частичное удаление слабого грунта;

сооружение легких насыпей;

насыпи на сланях;

насыпи на сваях.

О с н о в а н и я I I I т и п а

В качестве вариантов решения должны быть рассмотрены:

а) посадка насыпи на прочный грунт или удаление наиболее слабого слоя путем выдавливания слабого грунта в стороны весом насыпи;

б) посадка насыпи на прочный грунт с применением взрывов под насыпью.

76. При использовании метода отдавливания слабого грунта насыпью толщина насыпного слоя, необходимого для отдавливания слабого грунта из-под насыпи, ориентировочно может быть определена по формуле:

(10)

где cW - расчетная величина сцепления грунта основания;

jW - угол внутреннего трения грунта основания;

gн - объемный вес грунта насыпи;

bср - полуширина насыпи по средней линии;

Н - мощность слабого слоя.

58

База нормативной документации: www.complexdoc.ru

Толщина насыпного слоя во всех случаях не должна быть меньше:

(11)

Если для расчета используются результаты испытания грунта крыльчаткой, необходимо вместо формул (10) и (11) применять соответственно формулы (12) и (13):

(12)

(13)

где сусл - величина сопротивляемости грунта сдвигу, определенной с помощью крыльчатки.

Учитывая уплотнение слабого грунта и снижение его влажности в процессе возведения насыпи, рекомендуется периодически контролировать величину сусл путем испытания крыльчаткой и вносить соответствующие поправки в расчет.

б) Типовые конструкции земляного полотна

77. В процессе проектирования на первой стадии выделяются участки с определенными условиями, позволяющими применять типовые решения.

Типовые конструкции и условия их применения приведены в пп. 78 - 118.

При применении типовых конструкции следует учитывать, что во всех случаях, когда конструкция предусматривает

59

База нормативной документации: www.complexdoc.ru

использование слабого грунта в основании, ряд элементов конструкции требует определения расчетом, т.е. привязки к местным условиям (величина осадки, количество дрен и т.д.).

Ж е л е з н о д о р о ж н о е з е м л я н о е п о л о т н о н а т о р ф я н ы х б о л о т а х

78.На болотах I и III типов глубиной до 4 м и II типа глубиной до 3 м при соблюдении указанных ниже требований насыпи проектируются по типовым поперечным профилям.

79.Типовые профили применяются для линий I, II и III категорий

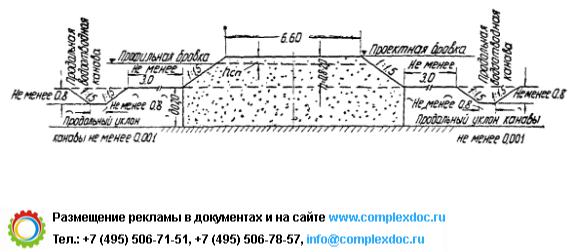

(рис. 6 - 11).

На поперечниках, представленных на рис. 6 и 7, форма траншеи выторфовывания изменена по сравнению с типовой [2]. Изменение принято для возможности механизации работ.

80. При больших уклонах минерального дна, а также в случае отсыпки насыпи в воду при поперечном уклоне дна водоема круче 1:10 в непроточной воде и 1:20 при наличии течения подготовка основания ведется по индивидуальному проекту.

При этом должно быть предусмотрено устройство уступов в основании с предварительным удалением торфа или ила, а в необходимых случаях - устройство контрбанкетов из камня, присыпка низководных берм или другие меры, обеспечивающие устойчивость насыпи; при возможности заиливания дренирующих грунтов в основании насыпи предусматривается отсыпка нижней части из камня.

81. Ширина основной площадки насыпей на болотах в пределах прямых участков на перегонах принимается в зависимости от категории дороги и вида грунта насыпи с расчетом обеспечения, требуемых согласно табл. 12 норм после полной осадки.
