линдрического опорного отверстия.

7.3.3. Связи третьей группы

К связям третьей группы относятся сферический шарнир и подпятник и шероховатая поверхность.

Сферическим шарниром называется соединение двух тел, которое (рис. 7.6, ж) позволяет соединяемым телам вращаться вокруг любой оси, проходящей через центр шарнира. При отсутствии сил трения реакция а шарнире может быть направлена как угодно вдоль прямой, проходящей через неподвижную точку О (центр шарнира) перпендикулярно к сферическим поверхностям соединяемых тел. Направление реакции в сферическом шарнире заранее не известно.

Подпятником (рис. 7.6, з) называется подвижное соединение, образованное цилиндрическими деталями. Чаще всего подпятник состоит из углубления в опорном теле, в которое входит ось опирающегося тела. В подпятнике реакция проходит через ось вращения. Направление и точка приложения реакции заранее не известны.

Шероховатая поверхность относится к связям, для которых направление реакции заранее не известно. Действие такой поверхности на тело зависит от внешних сил и порождаемой

Особого рода связью является так называемая «заделка» (см. § 7.5). В зависимости от характера заделки эта связь относится ко второй или третьей группе.

116

§ 7.4 Проекции на ось силы и суммы сил

Основные правила действий с векторами рассмотрены в гл. 1 [6].

Рассмотрим параллелограмм сил (см. рис. 7.7,а). Отрезок

конце второй силы. Таково правило силового треугольника

(рис. 7.7,а).

Рассмотрим пучок сил, т. е. систему сил, приложенных в

звенья которой равны и параллельны данным силам, называют силовым многоугольником. Правило силового многоугольника заключается в следующем: чтобы сложить систему сил, приложенных в одной точке, надо от конца первой силы отложить

вектор второй силы, от конца второй силы отложить вектор

третьей силы и т. д. Вектор равнодействующей R имеет начало в начале первой силы и конец - в конце последней силы.

Сложение сил по правилу параллелограмма называют векторным суммированием. Поскольку правило силового мно-

гоугольника является следствием правила параллелограмма, то

вектор R , замыкающий ломаную линию, изображающую силы, называют векторной суммой сил. В частном случае, когда все силы приложены к телу в одной точке, равнодействующая сил и их векторная сумма совпадают. Однако существуют сис-

117

темы сил, для которых равнодействующая, т. е. сила, эквивалентная (по действию) системе сил, и векторная сумма этих сил не эквивалентны по их действию на тело, то есть оказывают разное действие на тело.

Например, если изобразить на рис. 7.7, б вектор R123 с

началом не в точке О, а в какойлибо другой точке, не лежащей на прямой ОС, то в новом положении этот вектор будет векторной суммой всех данных сил, но уже не будет их равнодействующей.

Систему сил, линии действия которых пересекаются в одной точке, называют системой сходящихся сил. Считая, что все силы приложены к твердому телу, перенесем их по линиям действия и приложим в общей точке О пересечения сил - точке схождения сил. Следовательно, неуравновешенная система сходящихся сил имеет равнодействующую силу, приложенную в точке пересечения этих сил (или их продолжений) и равную векторной сумме всех заданных сил

n

где знак (сигма) означает сумму, а величина k называется

k 1

индексом суммирования.

Ниже будет показано, что только система сходящихся сил всегда эквивалентна одной силе - равнодействующей. Другие системы сил этого свойства не имеют.

Наиболее проста система сил, состоящая из двух параллельных сил с точками приложения сил, находящихся на одной прямой (рис. 7.8). Очевидно, что,

Рис.7.8 векторная сумма сил, направленных в

118

одну сторону по одной прямой, направлена в ту же сторону (рис. 7.8, а). Ее модуль равен сумме модулей составляющих сил

Если силы направлены по прямой в противоположные стороны (рис. 7.8, б), то модуль равнодействующей равен абсолютному значению алгебраической суммы модулей составляющих сил, а равнодействующая направлена в сторону большей по модулю силы

Очевидно, это заключение верно для произвольного числа сил параллельных сил, лежащих на одной прямой.

Из векторной алгебры известна теорема о проекции векторной суммы: проекция векторной суммы сил на какую-либо ось равна сумме проекций составляющих сил на ту же ось

здесь Рkl - проекция силы, с порядковым номером k, на ось l. Проекции силы на оси координат обозначают символами

Приняв за оси для проецирования координатные оси, согласно (7.10) получаем

Проекции вектора определяют его величину (модуль) и направление согласно формулам

119

К сложению сил, не лежащих в одной плоскости, применимо правило параллелепипеда, которое получится, если 2 раза применить правило параллелограмма сил (см. гл. 1).

женных в одной точке, приложена в той же точке и равна по величине и направлению диагонали параллелепипеда, ребра которого равны и параллельны заданным силам. Согласно

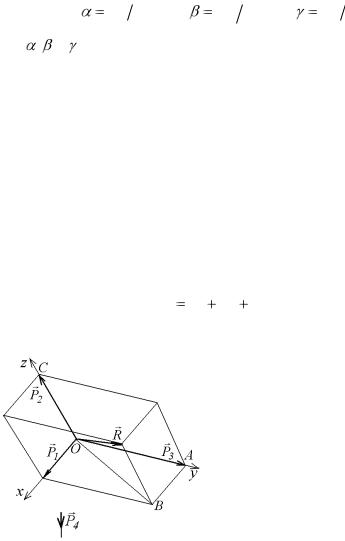

правилу параллелепипеда заданную силу R можно разложить по трем заданным направлениям l1, l2, l3 единственным образом (рис 7.9)

Если составляющие силы взаимно перпендикулярны, то получается прямоугольный параллелепипед. Проведем оси координат по трем сходящимся ребрам этого параллелепипеда (рис. 7.9). Тогда модули P1, P2, P3 составляющих сил будут равны абсолютным величинам соответствующих проекций равнодействующей силы на эти

оси: |Rx|= P1, |Ry|= P2, |Rz | = P3,

и, следовательно, можно пользоваться формулами (7.12) и (7.13).

Пример 7.3. Найти величину и направление равнодействующей трех взаимно перпендикулярных сил P1 = 15 H, P2 = 10 H, P3 = 6 H, приложенных в одной точке (рис. 7.9).
