Материал: Механика материалов. Методы и средства экспериментальных исследований

ГОСТ 25.603-82. Расчеты и испытания на прочность. Методы механических испытаний композиционных материалов с полимерной матрицей (композитов). Метод испытания на растяжение кольцевых образцов при нормальной, повышенной и пониженной температурах.

ГОСТ 25.503-97. Расчеты и испытания на прочность. Методы механическихиспытанийметаллов. Методиспытаниянасжатие.

ГОСТ 25.602-80. Расчеты и испытания на прочность. Методы механических испытаний композиционных материалов с полимерной матрицей (композитов). Метод испытания на сжатие при нормальной, повышенной и пониженной температурах.

ГОСТ 14019-2003. Материалы металлические. Метод испытания на изгиб.

ГОСТ 25.604-82. Расчеты и испытания на прочность. Методы механических испытаний композиционных материалов с полимерной матрицей (композитов). Метод испытания на изгиб при нормальной, повышенной и пониженной температурах.

ГОСТ 25.506-85. Расчеты и испытания на прочность. Методы механических испытаний металлов. Определение характеристик трещиностойкости (вязкости разрушения) при статическом нагружении.

ГОСТ 25.505-85. Расчеты и испытания на прочность. Методы механических испытаний металлов. Метод испытаний на малоцикловую усталость при термомеханическом нагружении.

ГОСТ 25.502-79. Расчеты и испытания на прочность в машиностроении. Методы механических испытаний металлов. Методыиспытаний наусталость.

ГОСТ 25.504-82. Расчеты и испытания на прочность. Методы расчета характеристик сопротивления усталости.

ASTM E1012-05. Standard Practice for Verification of Test Frame and Specimen Alignment Under Tensile and Compressive Axial Force Application.

ASTM E606-92. Standard Practice for Strain-Controlled Fatigue Testing.

41

ASTM E647-05. Standard Test Method for Measurement of Fatigue Crack Growth Rates.

ASTM E8M-04. Tension Testing of Metallic Materials. ASTM E0008-04. Test Methods for Tension Testing of Metal-

lic Materials.

ASTM E0009-89AR00. Test Methods of Compression Testing of Metallic Materials at Room Temperature.

ASTM E0111-04. Test Method for Young's Modulus, Tangent Modulus, and Chord Modulus.

ASTM E0143-02 Test Method for Shear Modulus at Room Temperature.

ASTM E0647-00. Test Method for Measurement of Fatigue Crack Growth Rates.

ASTM E0740-03. Practice for Fracture Testing with SurfaceCrack Tension Specimens.

ASTM E1820-01. Test Method for Measurement of Fracture Toughness.

ASTM D0638-03. Test Method for Tensile Properties of Plastics. ASTM D3846-02. Test Method for In-Plane Shear Strength of

Reinforced Plastics.

ASTM D4476-03. Test Method for Flexural Properties of Fiber Reinforced Pultruded Plastic Rods.

ASTM D5023-01. Test Method for Plastics: Dynamic Mechanical Properties: In Flexure (Three-Point Bending).

ASTM D5418-01. Test Method for Plastics: Dynamic Mechanical Properties: In Flexure (Dual Cantilever Beam).

ASTM D6272-02. Test Method for Flexural Properties of Unreinforced and Reinforced Plastics and Electrical Insulating Materials by Four-Point Bending.

ASTM D3039/D3039M-08. Standard Test Method for Tensile Properties of Polymer Matrix Composite Materials.

ASTM D3479/D3479M-96. Standard Test Method for Ten- sion-Tension Fatigue of Polymer Matrix Composite Materials.

42

ASTM D6484/D6484M-04. Standard Test Method for OpenHole Compressive Strength of Polymer Matrix Composite Laminates.

ASTM D2344_D2344M-00E01. Test Method for Short-Beam Strength of Polymer Matrix Composite Materials and Their Laminates.

ASTM D3039_D3039M-00E02. Test Method for Tensile Properties of Polymer Matrix Composite Materials.

ASTM D3410_D3410M-03. Test Method for Compressive Properties of Polymer Matrix Composite Materials with Unsupported Gage Section by Shear Loading.

ASTM D3552-96R02. Test Method for Tensile Properties of Fiber Reinforced Metal Matrix Composites.

ASTM D4255_D4255M-01. Test Method for In-Plane Shear Properties of Polymer Matrix Composite Materials by the Rail Shear Method.

ASTM D4762-04. Guide for Testing Polymer Matrix Composite Materials.

ASTM C297/C297M-04. Standard Test Method for Flatwise Tensile Strength of Sandwich Constructions.

ASTM F2018-00E01. Test Method for Time-to-Failure of Plastics Using Plane Strain Tensile Specimens.

43

2. СОВРЕМЕННЫЕ СИСТЕМЫ ДЛЯ ИСПЫТАНИЯ МАТЕРИАЛОВ

Экспериментальные исследования механического поведения материалов требуют использования специальных испытательных систем и приспособлений, являются крайне важными для создания математических моделей, описывающих поведение материалов вконструкциях при реальных условиях эксплуатации. Такого рода данные создают основу для построения определяющих соотношений, описывающих различные стадии деформирования, и критериев, устанавливающих условияразрушения.

2.1. ОБЩАЯ ХАРАКТЕРИСТИКА СОВРЕМЕННЫХ ИСПЫТАТЕЛЬНЫХ КОМПЛЕКСОВ

Применение методов механических испытаний и соответствующего испытательного оборудования связано с исследованием закономерностей деформирования и разрушения материалов и элементов конструкций в различных условиях. Задачами таких исследований могут быть проверка справедливости гипотез и теорий механики деформируемого твердого тела, получение данных о механическом поведении материалов при внешнем воздействии, определение их механических характеристик и оценка несущей способности элементов конструкций или конструкции в целом [23, 16].

В настоящее время испытательное оборудование обеспечиваетследующиеосновныевидыуправляемоговоздействиянаобразец: растяжение-сжатие, кручение, сложное нагружение (растяжениесжатие и кручение), двухосевое растяжение-сжатие, сложное напряженное состояние (например, при растяжении и кручении трубчатых образцов с внутренним давлением), воздействие низких и высоких температур, агрессивных сред и иных физико-химических

44

факторов. Современные испытательные комплексы способны оказыватьданныевидывоздействийприквазистатическом, длительном статическом, усталостном, динамическом характере нагружения, а такжеприимитацииэксплуатационныхрежимов.

Испытательные машины могут быть оснащены механическим или гидравлическим приводом (рис. 2.1). Работа сервогидрвлических систем обеспечивается автономной маслостанцией

(см. рис. 2.1, в).

в

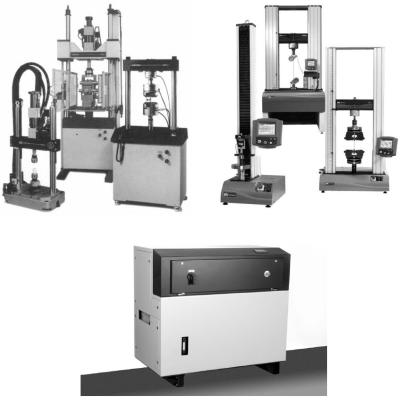

Рис. 2.1. Внешний вид испытательных систем с гидравлическим (а) и механически (б) приводом,

гидравлический источник питания (маслостанция) (в)

45
