Материал: МАШИНОВИКОРИСТАННЯ ТЕХНІКИ В ТВАРИННИЦТВІ ЧАСТИНА 2 ТДАТУ

Норма площі вигульного майданчика приймається на корову – 8 м2 , на голову молодняка ВРХ – 9 м2 , на теля – 2 м2 . Норма площі вигулів для кнурів і поросних свиноматок (за 10...15 днів до опоросу), а також підсисних маток з поросятами – 10 м2 на одну голову, для свиноматок холостих і першого періоду поросності – 5 м2 , ремонтного та відгодівельного молодняка – відповідно, 1,5 і 0,8 м2 на одну голову.

Результати розрахунку заносяться в таблицю 4.

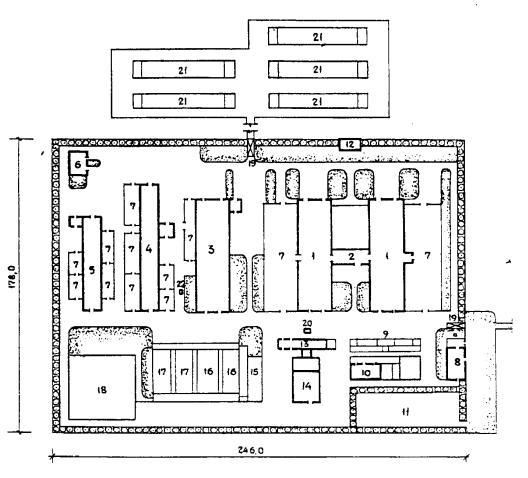

1- корівник на 200 корів; 2 – молочне відділення; 3 – родильне відділення; 4 – телятник на 140 голів; 5 – приміщення для телиць; 6 – амбулаторія ветпункту; 7 – вигульні майданчики; 8 – санпропускник; 9 – вагова; 10 – пункт технічного обслуговування техніки; 11 – місце для котельні; 12 – трансформаторна підстанція; 13 – кормоцех; 14 – коренебульбосховище; 15 – майданчик для зберігання коренеплодів; 16 – сховище для силосу; 17 – сховище для сінажу; 18 – майданчик для зберігання сіна і соломи; 19 – дезбар’єр; 20 – бункер для зберігання концкормів; 21 – гноєсховище; 22 – місткість для гноївки

Рисунок 1 – Генеральний план молочнотоварної ферми

12

наносять лінії електромереж, водопостачання, теплозабезпечення, каналізації.

Знаючи загальну площу території тваринницького підприємства, вибирають форму (прямокутну або квадратну) обрису кордонів території і викреслюють її на аркуші формату А4 або А3.

В правому верхньому куті аркуша викреслюють розу вітрів. Роза вітрів – це графічне зображення напрямку та тривалості дії вітрів за певний період. Дані щодо величини та напрямку вітру відкладають у масштабі від центральної точки (додаток П).

Всі об’єкти на генеральний план наносять користуючись прийнятими умовними позначеннями. Розшифрування умовних позначок рекомендується розміщувати під генеральним планом.

Праворуч від генерального плану розміщують експлікацію об’єктів, розміщених на ньому.

Всі об’єкти на схемі генерального плану доцільно розміщувати по зонах (виробнича зона, зона зберігання і переробки кормів, санітарно-ветеринарна зона, адміністративно-господарча зона та зона зберігання і переробки гною).

Центральне місце на генеральному плані повинні займати об’єкти виробничої зони. Це необхідно для найраціональнішої організації виконання технологічних процесів, ефективного використання засобів механізації, скорочення відстаней вантажоперевезень. Виробничі будівлі необхідно розміщувати компактно, в такому порядку, який забезпечить мінімальні витрати на водопровід, каналізацію, електромережу.

Кормо-вигульні двори і вигульні майданчики розміщують переважно з південної сторони вздовж приміщень для утримання тварин.

Зону зберігання і переробки кормів складають: кормоцех,

споруди для зберігання кормів (скирти соломи і сіна, силосні траншеї, бурти коренебульбоплодів, сінажні башти, склади концкормів), вагова тощо.

Бажано, щоб зона зберігання і переробки кормів мала автономний в’їзд з ваговою. Кормоцех краще розміщувати на стику цієї зони і виробничої.

Санітарно-ветеринарна зона включає приміщення для ветеринарного обслуговування тварин (ветлабораторія, амбулаторія, карантинне приміщення, ветлікарня, санбойня тощо).

14

Санітарно-ветеринарну зону огороджують і, як правило, вона має власні в’їзди-виїзди на ферму і в виробничу зону. Розміщують санітарно-ветеринарну зону з підвітряного боку на генеральному плані.

Адміністративно-господарча зона може включати:

санпропускник, адміністративно-господарче приміщення, котельню, майданчик для зберігання і обслуговування техніки, майданчик для палива тощо.

В зоні зберігання і переробки гною розміщують об’єкти для переробки, компостування, зберігання гною (карантинно-компостні майданчики, біоставки, станції перекачування рідкого гною, гноєсховище тощо).

Згідно з напрямом пануючих вітрів зону зберігання і переробки кормів, а також споруди і майданчики для зберігання і обслуговування техніки, адміністративно-господарче приміщення відносно тваринницьких приміщень розміщують з навітряної сторони і вище за рівнем місцевості, а гноєсховище – з підвітряної сторони і нижче за рівнем місцевості.

При розміщенні приміщень і споруд на схемі генерального плану враховують санітарні і протипожежні розриви.

Протипожежні розриви між окремими сховищами для зберігання грубих кормів повинні бути не менше 35 м, силосу, сінажу, коренебульбоплодів – 15 м, гною – 5 м. З метою зменшення площі кормових майданчиків скирти грубих кормів рекомендується розташовувати між буртами коренебульбоплодів або силосними траншеями.

Розміщення молочних відділень на фермі узгоджують із технологією утримання та організацією доїння корів. У разі прив’язного утримання корів ці відділення доцільно розміщувати у суміжних, зблокованих з корівником, приміщеннях, а при безприв’язному їх блокують із доїльними залами або майданчиками. Доїльні зали і майданчики, як правило, розташовують з урахуванням мінімальних перегонів корів на доїння.

Дороги та під’їздні шляхи до окремих фермських об’єктів повинні мати тверде покриття завширшки не менше 3,0...3,5 м.

Заключним етапом розробки генерального плану тваринницького підприємства являється прокладка по його території ліній водопостачання, електромереж, теплозабезпечення, каналізації та озеленення зон і окремих об’єктів. Інженерні комунікації повинні

15
