мощность, генерируемую в половине емкости линий, соединенных с данной подстанцией.

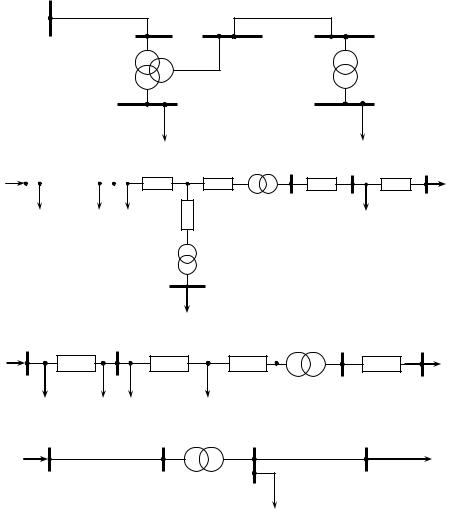

На рис.5.2,в приведены расчетные нагрузки подстанций 2, 3 и 4 – Sp2 , Sp3 , Sp 4 . Легко убедится, что использование расчетных нагрузок под-

станции существенно упрощает схему замещения и соответственно расчет. Введение расчетных нагрузок подстанций приводит к определенной

погрешности расчета: расчетные нагрузки подстанций вычисляются до того, как выполнен электрический расчет, и напряжения НН и ВН подстанций не-

где b23, b12 - емкостные проводимости линий.

Соответственно использование номинального напряжения вместо неизвестных нам напряжений подстанций U2 , U3 , U4 приводит к определен-

ной погрешности результатов расчета. При ручных расчетах (без использования ЭВМ) эта погрешность допустима.

5.4. Определение напряжения на стороне низшего напряжения подстанций

Рассмотрен расчет в два этапа разомкнутой сети из нескольких линий (см. рис.5.1). Расчет сети, включающей кроме линий еще и двухобмоточные трансформаторы (рис.5.2), тоже можно проводить в два этапа, причем 1

– й этап, то есть расчет потоков и потерь мощности для сети, схема замещения которой включает трансформаторы (рис.5.2,б), аналогичен 1 – му этапу

7

расчета для сети, схема замещения которой включает трансформаторы (рис.5.2,б), аналогичен 1 – му этапу расчета для сети на рис.5.1. Учет трансформаторов приводит к определенным особенностям на 2 – м этапе при расчете напряжений.

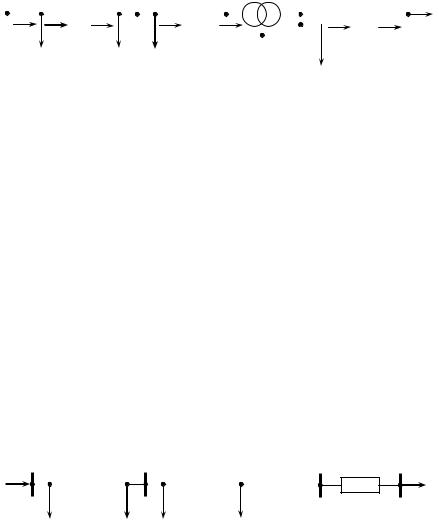

На рис.5.3 приведена схема замещения подстанции 2 сети, приведенной на рис.5.2,а. При использовании расчетных нагрузок подстанций можно определить напряжения на стороне ВН подстанций U2B , U3B , U4B (рис.5.2,а).

U 2 H

S2 H

Рис.5.3. Схема замещения подстанции 2

Рассмотрим способ определения напряжения на стороне НН подстанций, например напряжения U2 H на рис.5.3. Здесь трансформатор представлен в

виде двух элементов: первый элемент – сопротивление трансформатора ZT 2,

второй идеальный трансформатор. Идеальный трансформатор не имеет сопротивления, но обладает коэффициентом трансформации

(5.10)

Такое условное разделение трансформатора на его сопротивление и идеальный трансформатор применяется, когда совместно рассматриваются сети высшего и низшего напряжений без приведения параметров сетей к одному базисному напряжению. Расчет напряжения НН подстанции ведется точно так же, как напряжения в конце любого сопротивления.

Обозначим UB2 H приведенное к стороне ВН напряжение на шинах низшего напряжения; U2 H - действительное напряжение на шинах низшего

Для того чтобы найти действительное напряжение НН подстанции, то есть
