8

Эта величина носит название нормативного коэффициента сравнительной эффективности капитальных вложений. Для электроэнергетики зна-

чение Ен 0.12 .

Приведенные затраты для произвольного (k-го) варианта записываются в виде:

Критерий выбора оптимальною варианта [4]:

Применительно к электрическим сетям этот критерий формулирует-

ся следующим образом: оптимальному варианту электрической сети соответствует наименьшее значение приведенных затрат на ее сооружение и эксплуатацию.

В составе приведенных затрат может быть учтен вероятный среднегодовой ущерб от недоотпуска электроэнергии потребителям У k . Выражение для суммарных приведенных затрат имеет наиболее общий вид:

В современной проектной практике затраты обычно приводятся к первому году расчетного периода. В этом случае выражение (16.16) примет вид:

t 1

При сопоставлении отдельных объектов или небольших сетевых узлов равноэкономичными считаются варианты, значений приведенных затрат для которых отличаются не более чем на 5%. Выбор варианта из числа равноэкономичных производится с учетом ряда дополнительных характеристик, которые обычно не имеют строгих экономических эквивалентов. К ним относятся простота, надежность и оперативная гибкость схемы, возможность ее дальнейшего развития (расширения) при росте нагрузок, удобство эксплуатации, расхода цветного метала на провода и количество потребного электрооборудования и т.п.

1

Лекция №17

17.1. Затраты на возмещение потерь мощности электроэнергии в элементах электрической сети

17.1.1. Определение потерь электроэнергии

Потери мощности и электроэнергии в любом элементе электрической сети состоят из двух компонентов, один из которых (с индексом «штрих») соответствует потерям в продольных ветвях, а второй (с индексом «два штриха») - в поперечных:

текающего в продольной ветви тока (от передаваемой через элемент мощности), и поэтому данные потерн

произвольной (j-й) ступени этого графика продолжительностью t j определяются:

(для j-й ступени графика) определяются:

за весь год:

Выражение (17.2) для годовых потерь электроэнергии в сопротивлении ri можно переписать в форме:

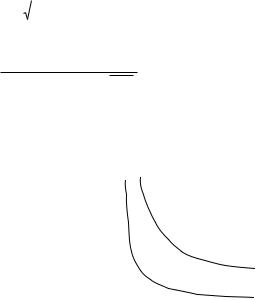

Время потерь является некоторой функцией числа часов использования максимальной нагрузки, то есть ri f Tибi (рис17.1,б).

Связь между Tибi и ri приближенно устанавливается следующей эм-

Вторая составляющая суммарных потерь электроэнергии в i-м

элементе Э``i , не зависящая от передаваемой по нему мощности, прибли-

женно определяется через соответствующие потери активной мощности в активных проводимостях поперечных ветвей схемы замещения и число часов

трансформаторного оборудования в проектных расчетах принимается равным 8760 ч а для компенсирующих устройств (синхронные компенсаторы, комплектные конденсаторные установки, шунтирующие реакторы) - в зависимости от графика их работы.

Суммарные потери электроэнергии в элементах электрических сетей

3

достигают значительных величин, составляя для различных энергосистем (5 – 15)% от поступающей в сеть электроэнергии в зависимости от плотности

графиков нагрузки, конфигурации сети, количества ступеней трансформации и других факторов.

17.1.2. Определение затрат на возмещение потерь

Затраты на возмещение потерь мощности и электроэнергии в i-м элементе сети в соответствии с двумя категориями потерь Эi , Эi имеют две со-

троэнергии соответственно зависящих и не зависящих от нагрузки. Они характеризуют всю совокупность расходов энергосистемы по выработке и передаче дополнительной электроэнергии, идущей на покрытие потерь величины зЭ были дифференцированы по четырем группам ОЭС, расположенным в

различных регионах страны - европейской части, Сибири, Казахстане и Средней Азии, а также на Востоке азиатской части России.

Годовые затраты на возмещение потерь мощности и электроэнергии в i-м элементе проектирую мой сети для k-го варианта:

j 1

где m - общее число учитываемых при сравнении вариантов элементов сети, то есть элементов, имеющих неодинаковые технические характеристики в сопоставляемых вариантах.

17.1.3. Определение ущерба от перерывов электроснабжения

Вероятный годовой ущерб от перерывов электроснабжения узла нагрузки мощностью Риб k - м варианте схемы сети определяется как сумма ущербов от аварийных и плановых отключений потребителей:

4

где Увk , УПk - математические ожидания ущербов от вынужденных и плано-

вых простоев элементов схемы сети. В свою очередь,

Здесь Кв.эk , Кпв.эk - эквивалентные коэффициенты вынужденного и планового

простоев;, - расчетные годовые удельные ущербы от аварийных и плановых огра-

ничении электроснабжения, тыс. руб/( кВт год );- степень ограничения потребителей.

17.2. Выбор номинального напряжения сети

Наиболее целесообразна формула Стилла:

и формула А. М. Залесского:

U кв Р квт 0.1 0.015 L км . (17.15)
