Материал: Лабораторный практикум

Практическая часть

1.Определите площадь образцов металлических пластинок.

2.Очистите образцы металлических пластинок от следов коррозии и загрязнений. Обезжирьте образцы металлических пластинок.

3.Взвесьте массы образцов металлических пластинок до проведения

испытания – 1Ст.3 и 117Г1С. Результаты измерений занесите в таблицу 1.2.

4. Поместите образцы металлических пластинок в агрессивную среду

(3%-ый раствор NaCl при температуре 20°С и плотности ρ=1,02 г/см3) и

проводите испытания в течении 7 суток.

5. По истечению 7 суток достаньте образцы металлических пластинок,

просушите и при необходимости очистите от продуктов коррозии с помощью металлической щетки.

Таблица 1.2 – Форма записи результатов проведения испытания

6.Взвесьте массы образцов металлических пластинок после проведения испытания – 1Ст.3 и 117Г1С. Результаты измерений занесите в таблицу 1.2.

7.Определите массовый показатель скорости коррозии материала образцов металлических пластинок по формуле 1.1. Полученные результаты занесите в таблицу 1.2.

11

8.Определите глубинный показатель скорости коррозии материала образцов металлических пластинок по формуле 1.4. Полученные результаты занесите в таблицу 2.

9.Сделайте вывод о балле коррозионной стойкости материала металлических пластинок в соответствии с таблицей 1.1 (ГОСТ 5272-68).

12

Лабораторная работа №2

Коррозия при контакте двух различных металлов

Цель работы: ознакомиться с явление коррозии при контакте двух различных металлов; экспериментальным путем определить место образцов металлов в электрохимическом ряду напряжения металлов.

Оборудование и материалы: образцы металлических пластинок

(медная, железная, алюминиевая), раствор серной кислоты.

Теоретическая часть

Под электрохимической системой подразумевается совокупность всех веществ, участвующих в образовании электродного потенциала.

Окислительно-восстановительная способность представляет собой одно из понятий, характеризующих именно электрохимическую систему

(«электрохимический процесс в системе»). Окислительно-восстановительная реакция протекает в гальваническом элементе несмотря на то, что окислитель и восстановитель друг с другом не соприкасаются.

Если привести металл (M) в контакт с раствором его соли, то ионы металла (MZ+) переходят из металлической фазы в раствор и обратно из раствора в металл. Поскольку энергетическое состояние ионов в этих фазах неодинаково, то в первый момент ионы металла переходят из металла в раствор и обратном направлении с различной скоростью. Если преобладает скорость перехода ионов из металла в раствор, то раствор приобретает положительный заряд, а металлический электрод заряжается отрицательно.

По мере накопления положительных зарядов в растворе переход катионов металла в одноимённо заряженный раствор затрудняется. Скорость перехода

13

зарядов из металла в раствор уменьшается, в то время как скорость перехода катионов из раствора в металл возрастает. В результате скорости обоих процессов выравниваются и устанавливается равновесие

MZ+ (металл) MZ+ (раствор)

При этом металлический электрод оказывается заряженным отрицательно, а раствор – положительно. Если установить контакт металлического электрода с раствором его соли и при этом скорость перехода катионов из металла в раствор будет меньше, чем скорость их перехода в обратном направлении, то в этом случае электрод заряжается положительно,

а раствор отрицательно.

Если же при этом соединить проводником электроды различных металлов, погруженных в растворы собственной соли, то образуется гальванический элемент, по которому будет протекать электрический ток в следствие возникновения ЭДС. Протекание электрического тока по данному гальваническому элементу будет сопровождаться окислением (разрушением)

более электроотрицательного заряженного электрода и восстановлением

(осаждением металла) менее электроотрицательного заряженного электрода.

Для примера рассмотрим подробно процессы, происходящие в гальваническом элементе Якоби – Даниэля (рисунок 2.1).

В этом элементе соответствующие равновесия устанавливаются между цинковым электродом и раствором сульфата цинка

Zn2+ (металл) Zn2+ (раствор ZnSO4)

Точно также устанавливается равновесие и между медным электродом и раствором сульфата меди

Cu2+ (металл) Cu2+ (раствор CuSO4)

14

Как видим, в элементе Якоби – Даниэля имеются еще две границы раздела фаз: между растворами сульфатов цинка и меди, а также между самими элект-

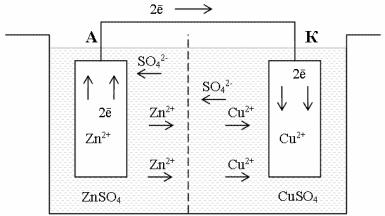

Рисунок 2.1 – Схема гальванического элемента Якоби-Даниэля

родами цинка и меди. Рассмотрим влияние каждой из трех границ на величину ЭДС гальванического элемента. Граница между растворами неоказывает существенного влияния ни на величину ЭДС, ни на протекание реакции при работе элемента. Через границу между металлами могут проходить не ионы, как в случае границы металл – раствор, а электроны. При этом диффузия атомов и ионов из металла в металл происходит медленно и практически не влияет на установление равновесия на границе между металлами. Здесь вследствие неодинакового энергетического состояния электронов в цинке и в меди первоначальные скорости перехода электронов из одного металла в другой и в обратном направлении различны. Однако и в этом случае равновесие, при котором металлы также приобретают заряды противоположного знака, устанавливается быстро

e(медь) e(цинк)

Таким образом, при разомкнутой цепи элемента Якоби – Даниэля на трех рассматриваемых границах раздела фаз устанавливаются равновесия, причем

15
