Практическая часть

1.Подсоедините кабель заземления к непокрытой части металлического основания, используя зажим типа «крокодил».

2.Смочите губку чистой проточной водой (рисунок 8.3). Водопроводная вода содержит соли, которые позволяют ей проводить электричество.

Рисунок 8.3 – Схематическое изображение Elcometer 270/4

1 – губка, 2 – панель управления, 3 – провод заземления, 4 – индикатор заряда батареи, 5 – кнопка включения, 6 – индикатор несплошности, 7 – переключатель

напряжения

3.Убедитесь, что губка не касается поверхности с покрытием, после чего включите прибор, нажав и удерживая кнопку включения.

4.Подождите 4 секунды, пока прибор проводит внутреннюю проверку калибровки, после чего подаст двойной звуковой сигнал.

5.Повторными кратковременными нажатиями на кнопку включения установите напряжение на уровне 90 В.

51

6.1. Проведите губкой по поверхности с защитным покрытием образца №1. Если губка проходит над дефектом (отверстием в покрытии), загорится

LED индикатор визуальной сигнализации, также включится звуковой сигнал. 6.2. Более точно определите местонахождение отверстия, проведя

повторный текст области покрытия с использованием угла губки.

7.Выполните описанные выше действия с образцами №2 и №3.

8.Сделать вывод о сплошности защитного покрытия представленных образцов трубы. При наличии дефектов на представленных образцах схематично зарисуйте их местоположение.

52

Лабораторная работа №9

Определение сплошности изоляционного покрытия на

трубопроводе без вскрытия грунта

Цель работы: ознакомиться с основными принципами методики обнаружения дефектов изоляционного покрытия трубопроводов без вскрытия грунта; экспериментальным путем выявить несплошности (дефекты)

изоляционного покрытия трубопровода без вскрытия грунта.

Оборудование и материалы: уложенный и засыпанный трубопровод,

генератор трассопоисковый ТГ-2000, трассопоисковый приемник Оникс ТМ2.

Теоретическая часть

Впроцессе эксплуатации трубопроводов возникают дефекты

(несплошности) изоляционного покрытия, вызванные воздействием различных факторов (механических повреждений при укладке,

температурными деформациями трубопровода и т.д.). Наличие дефектов изоляционного покрытия приводит к значительному увеличению скорости коррозионного разрушения трубопроводов. Поэтому возникает необходимость проведения дефектоскопии трубопроводов с целью оценки общего состояния изоляционного покрытия и выявление мест локального повреждения изоляции. При этом необходимым условием экономической целесообразности проведения диагностики является отсутствие работ по вскрытию грунта, окружающего трубопровод.

В основу всех электрических методов дефектоскопии изоляционного покрытия положена зависимость характера протекания тока по трубопроводу и окружающему грунту от состояния изоляционного покрытия.

53

Рассмотрим принцип работы электрических методов дефектоскопии на примерах. Предположим, что мы в некоторой точке трубопровода подключили трассопоисковый генератор. Если предположить, что параметры трубопровода в обоих направлениях одинаковы (особенно параметры изоляционного покрытия), то половина тока уйдёт в одном направлении, а

половина в другом. Изоляционное покрытие трубопровода неидеально, а

значит, какая-то часть тока будет уходить через изоляцию в грунт, и через землю будет возвращаться к генератору (а точнее, к точке его заземления).

Таким образом, на каждой единице длины трубопровода какой-то процент остаточного тока будет уходить в землю и результирующая зависимость величины остаточного тока от расстояния до точки подключения будет иметь характер экспоненциального спада (рисунок 9.1).

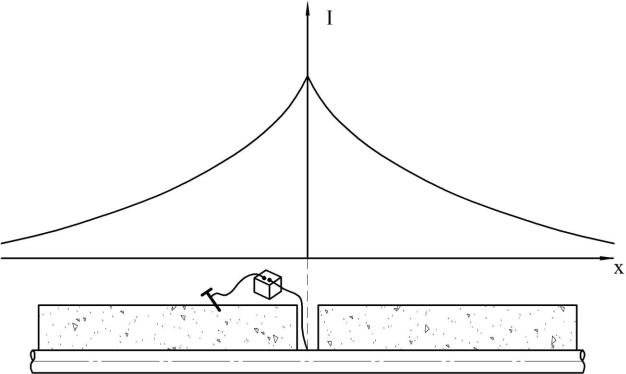

Рисунок 9.1 – Зависимость величины остаточного тока в трубопроводе от расстояния от точки подключения генератора

54

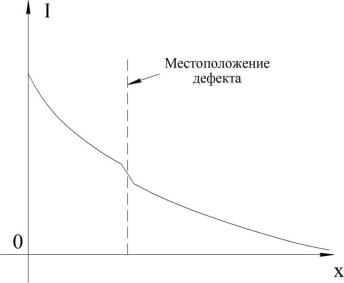

В точке, где имеет место локальное повреждение изоляции, значительная часть тока вытекает из трубопровода в точке повреждения. При этом на зависимости тока появляется провал, положение которого соответствует местоположению дефекта (рисунок 9.2).

Рисунок 9.2 – Изменение величины остаточного тока вблизи локального дефекта изоляции

В настоящее время наиболее популярен индукционный метод диагностики состояния покрытия. В основу этого метода положена возможность бесконтактного определения величины тока, текущего в коммуникации, оператором с поверхности земли (в частности, при помощи прибора Оникс ТМ-2). При этом снимается зависимость величины тока от расстояния до точки подключения генератора, по полученным данным строится зависимость величины затухания, по которой делается заключение о состоянии изоляционного покрытия и выявляются места, подозрительные на наличие дефектов.
