Материал: Лабораторный практикум

чтобы покрытие было прорезано ножом до металлической поверхности. В

случае отслаивания заводского покрытия толщиной 1,5-3,0 мм и более рекомендуется прорезать покрытие дополнительно (отступив от полосы с обеих сторон 2-3 мм) и удалить образовавшиеся две узкие полоски покрытия,

рисунок 7.4).

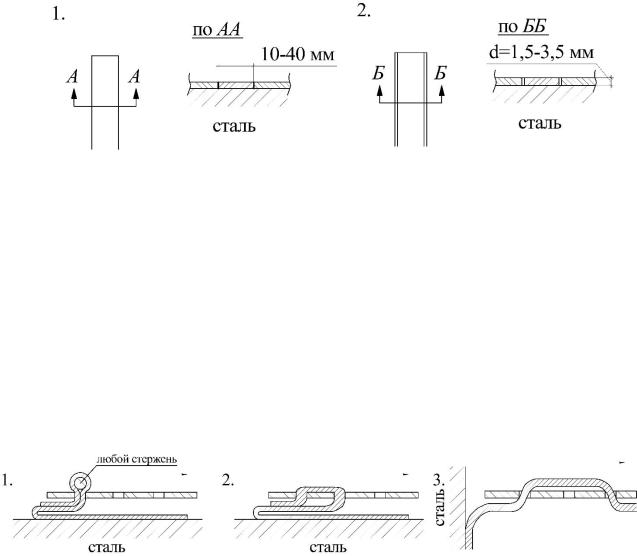

Рисунок 7.4 – Вырезание полоски покрытия для отслаивания

1.2. Ножом приподнимите конец вырезанной полосы покрытия и осторожно («подрезая» адгезив, если это необходимо) отслоите полоску от трубы длиной 4-5 см и закрепите в захвате прибора по подходящему варианту

(рисунок 7.5). (При «подрезании» полоски покрытия нож следует держать с наклоном 45-60° к поверхности, стараясь не порезать пленку-основу покрытия или полиэтиленовый «несущий» слой).

Рисунок 7.5 – Рекомендуемые схемы закрепления полосы покрытия в зажиме

1.3. Подсоединить зажим к крюку адгезиметра АМЦ 2-20/АМЦ 2-50

(рисунок 7.6).

41

Рисунок 7.6 – Внешний вид адгезиметра АМЦ 2-20/АМЦ 2-50

1.4.Включите адгезиметр нажатием кнопки «I/O». При этом прибором издает короткий звуковой сигнал и на табло появляется надпись «-Ад-»

(«Адгезиметр»).

1.5.Повторно нажмите кнопку «I/O». При этом прибор автоматически производит коррекцию нуля и на табло появляются «-000-». Прибор готов к измерениям.

1.6.Приложите (только за ручку!) к прибору тянущее усилие и начните отслаивать покрытие.

Примечание: Отслаивание следует производить равномерно, без рывков или остановок, с постоянной скоростью. Скорость отслаивания (Vomc) можно определить как частное от деления длины (в мм) отслоенного участка покрытия (L) на величину продолжительности (заданной ранее) отслаивания tn (в мин.).

По достижении приложенного усилия равного по величине значению ПОР (порог срабатывания), которое Вами было задано ранее, то прибор издает непрерывный звуковой сигнал в течение (заданного ранее) времени to. По истечении времени ожидания (to)

адгезиметр приступает к накоплению поступающей информации (о приложенном усилии)

и ее статистической обработки, которая осуществляется в течение заданной продолжительности отслаивания (tn). Отсчет продолжительности отслаивания (tn)

начинается сразу после окончания звукового сигнала. Проводить отслаивание необходимо

42

до момента короткого щелчка прибора и появления на индикаторе минимального значения

усилия отслаивания. Это означает, что измерение закончено.

1.7. Запишите показания минимального значения усилия отслаивания в таблицу 7.1. При этом минимальное значение усилия сопровождается мерцанием курсора на нижнем горизонтальном сегменте в старшем знаке индикатора.

Таблица 7.1 – Форма записи результатов измерения адгезии ленточного покрытия

1.8.Нажмите кнопку «>O<». При этом на индикаторе высвечивается среднеинтегральное значение усилия отслаивания покрытия (и мерцает средний сегмент в старшем разряде индикатора). Запишите среднеинтегральное усилие отслаивания в таблицу 7.1.

1.9.Определите значение величины адгезионной прочности покрытия

(А) с учетом показаний прибора и ширины отслаиваемой полосы.

где Р – среднеинтегральное значение усилия отслаивания полосы

покрытия (кгс), d – ширина полосы (см).

43

Полученное значение запишите в таблицу 7.1.

1.10.Повторить выполненные измерения не менее 3 раз.

1.11.За значение адгезии защитного покрытия принимают среднее арифметическое трех измерений, вычисленное с погрешностью 0,1 Н/см (0,01

кгс/см).

1.12. Сделайте вывод о соответствии величины адгезии исследуемого ленточного покрытия требованиям действующей нормативной технической документации (ГОСТ Р 51164-98).

Часть 2. Определение адгезии лакокрасочного покрытия.

2.1.Подготовьте поверхность лакокрасочного покрытия к проведению испытаний. Очистите ее от влаги, пыли, грязи и пятен масла.

2.2.С помощью адгезива приклейте к поверхности лакокрасочного покрытия тестовый образец как показано на рисунке 7.7.

Рисунок 7.7 – Закрепление тестового образца на лакокрасочном покрытии

2.3. С помощью специального ножа аккуратно обрежьте лакокрасочное покрытие вокруг тестового образца до металла, тем самым отделив слой

44

лакокрасочного покрытия под тестовым образцом от остальной части покрытия.

2.4. С помощью маховика отверните показания шкалы адгезиметра

(рисунок 7.8) на «0» и надежно зафиксируйте прибор на тестовом образце.

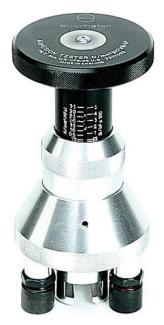

Рисунок 7.8 – Механический адгезиметр Elcometer 106

2.6.Держа адгезиметр одной рукой, другой рукой медленно и равномерно поворачивайте маховик до момента отрыва тестового образца от поверхности пластины или до достижения максимального необходимого усилия.

2.7.Считайте показания адгезиметра с индикатора прибора и запишите в таблицу 7.1.

2.8.Повторить выполненные измерения не менее 3 раз.

2.9.Сделать вывод о соответствии величины адгезии исследуемого лакокрасочного покрытия требованиям действующей нормативной

технической документации (ГОСТ Р 51164-98).

45
