Материал: Лабораторный практикум

Практическая часть

1. Подключите (красный провод) трассопоисковый генератор ТГ-2000 к

исследуемому трубопроводу гальваническим способом через щиток КИП.

Для обеспечения замкнутого контура протекания тока второй провод генератора (чёрный) подключите к штырю заземления.

Примечание: Точка заземления должна располагаться как можно дальше в сторону от оси коммуникации (5-15 м). Штырь следует заворачивать как можно глубже, место для установки штыря выбирать в низине, желательно найти участок с влажной почвой или смочить землю перед установкой штыря.

2.Для включения трассопоискового генератора в нужном режиме нажмите кнопку «I», а затем кнопку «Вкл./Выкл.», располагающиеся на лицевой панели управления генератора. На цифровом индикаторе появится надпись: «РЕЖИМ ТОК».

3.Нажмите на кнопку «I», на экране отобразится текущее значение силы тока и частоты. Повторными нажатиями на кнопку «I», а затем на кнопку «F»,

установите силу тока равную 0,5 А и частоту равную 937 Гц.

4.Включите генератор в работу нажатием на кнопку «Пуск/Стоп» и

дождитесь согласования работы генератора заданным параметрам.

5.Включите трассопоисковый приемник Оникс ТМ-2. Кратковременным нажатием на кнопку «Super» включите приемник в режим работы

«Максимум» (рисунок 9.3).

6. Начните движение от точки подключения трассопоискового

генератора к трубопроводу в одну из сторон вдоль оси трубопровода.

Примечание: Контролируйте свое положение над осью трубопровода по световой и цифровой шкале приемника. Максимальные показатели шкал будут соответствовать вашему положению над осью трубопровода.

56

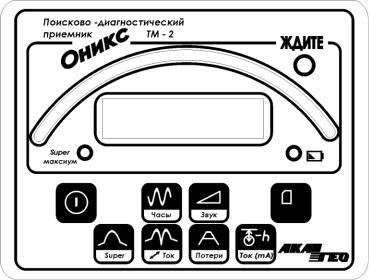

Рисунок 9.3 – Панель управления трассопоисковым приемником Оникс ТМ-2

7. Через каждые 10 метров фиксируйте показания силы тока,

протекающего по трубопроводу. Для этого в точке измерения расположите приемник вертикально и нажмите и удерживайте кнопку «Ток (mA)», после чего на цифровой шкале отобразится значением силы тока в данной точке в мА. Запишите полученные данные в таблицу 9.1. Сделайте 10 аналогичных измерений через каждые 10 метров.

Таблица 9.1 – Форма записи результатов обследования участка

трубопровода

8. Проведите аналогичные измерения идя в другую сторону от точки

подключения трассопоискового генератора к трубопроводу. Полученные

57

данные запишите в таблицу 9.1.

9.Нарисуйте график распределения силы тока вдоль трубопровода.

10.Сделать вывод о наличии дефектов изоляционного покрытия на исследованном участке трубопровода.

58

Литература

1. Бакалай В.И. Коррозия и защита металлов: метод. указ. к

лабораторным работам / Бакалай В.И., Липкина Т.В., Суховерхов Д.А. –

Новочеркасск: ЮРГТУ, 2012. – 25 с.

2.Горная энциклопедия / Под ред. Козловского Е.А. — М.: Советская энциклопедия, 1984. – 560 с.

3.ГОСТ Р 51164-98 Трубопроводы стальные магистральные. Общие требования к защите от коррозии. – М.: ИПК Издательство стандартов, 1998.

–46 с.

4.ГОСТ 464-79 Заземления для стационарных установок проводной связи, радиорелейных станций, радиотрансляционных узлов проводного вещания и антенн систем коллективного приема телевидения. – М: ИПК Издательство стандартов, 2015. – 13 с.

5.ГОСТ 5272-68 Коррозия металлов. Термины. – М.: Издательство стандартов, 1985. – 24 с.

6.ГОСТ Р 51164-98 Трубопроводы стальные магистральные. Общие требования к защите от коррозии. – М.: Госстандарт России, 1998. – 46 с.

7.Жук Н.П. Курс теории коррозии и защиты металлов / Жук Н.П. – М:

ОООТИД «Альянс», 2006. – 472 с.

8.Защита от коррозии, старения и биоповреждений машин,

оборудования и сооружений: Справочник. Том I / Под ред. Герасименко А.А.

–М.: Машиностроение, 1987. – 688 с.

9.Кузнецов М.В. Противокоррозионная защита трубопроводов и резервуаров: учеб. для вузов / Кузнецов М.В., Новоселов В.Ф., Тугунов П.И.,

Котов В.Ф. – М.: Недра, 1192. – 238 с.

59

10. Кульбей А.Г. Системы электрохимической защиты объектов

трубопроводного транспорта / Кульбей А.Г., Клышко И.Н. – Новополоцк:

ПГУ, 2006. – 192 с.

11.Ментюков И.В. Электрохимическая защита магистральных трубопроводов от коррозии / Ментюков И.В. – М.: ГАНГ, 1996. – 67 с.

12.Мустафин Ф.М. Защита трубопроводов о коррозии. Том 1 /

Мустафин Ф.М., Кузнецов М.В., Васильев Г.Г. и др. – СПб: Недра, 2005. – 620 с.

13. Мустафин Ф.М. Защита трубопроводов о коррозии. Том 2 /

Мустафин Ф.М., Кузнецов М.В., Васильев Г.Г. и др. – СПб: Недра, 2007. –

708с.

14.Семенова И.В. Коррозия и защита от коррозии / Семенова И.В.,

Флорнанович Г.М., Хорошилов А.В. – М.: ФИЗМАТЛИТ, 2002. – 336 с.

15. Томашов Н.Д. Лабораторные работы по коррозии и защите металлов /

Томашов Н.Д., Жук Н.П., Титов В.А., Веденеева М.А. – М.: Металлургиздат,

1961. – 240 с.
