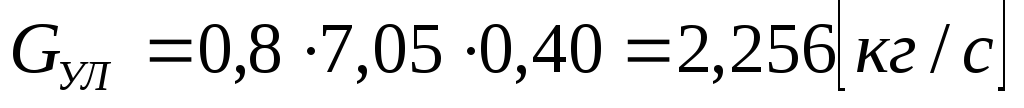

Коэффициент очистки газа при фракционном составе . Количество пыли, уловленной в пылеуловителе, находим из выражения:

где запыленность газа перед пылеуловителем

Остаточная запыленность газа на выходе из пылеуловителя:

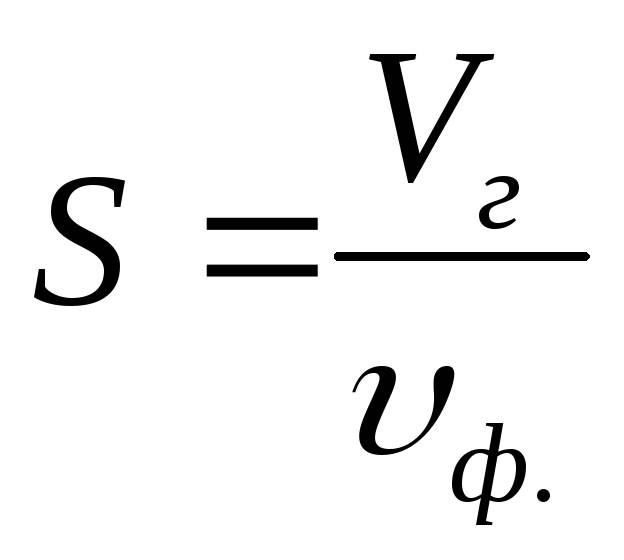

Для выбора рукавного фильтра определяем расчетную площадь поверхности фильтрования:

где V_г – объемный расход газов через систему пылеулавливания;

υ_ф. – фиктивная скорость газа в фильтровальной ткани, т.е. расход газа,

приходящийся на 1 м² ткани:

Выбираем рукавный фильтр типа СМЦ – 101 с рукавами из лавсана

4. Расчет питателей и затворов

В данной технологической линии для подачи песка в сушилку используем шнековый питатель.

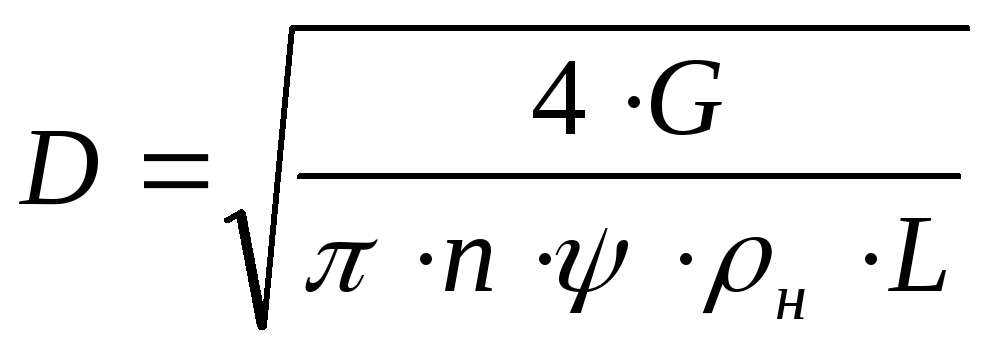

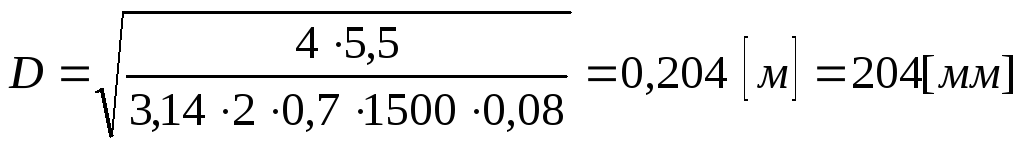

Диаметр шнекового питателя:

где

G – расход материала через питатель;

n – частота вращения питателя;

ψ – доля объема питателя, заполненного материалом, ψ=0,7;

ρ_н – насыпная плотность материала;

L – расчетная длина питателя.

5. Расчет гидравлического сопротивления сушильной установки

Потерю давления на трение и на преодоление местных сопротивлений на отдельных участках воздушного тракта рассчитывают по уравнению:

где коэффициент трения

и соответственно длина и эквивалентный диаметр расчетного

участка тракта

и плотность и средняя скорость газа на этом участке

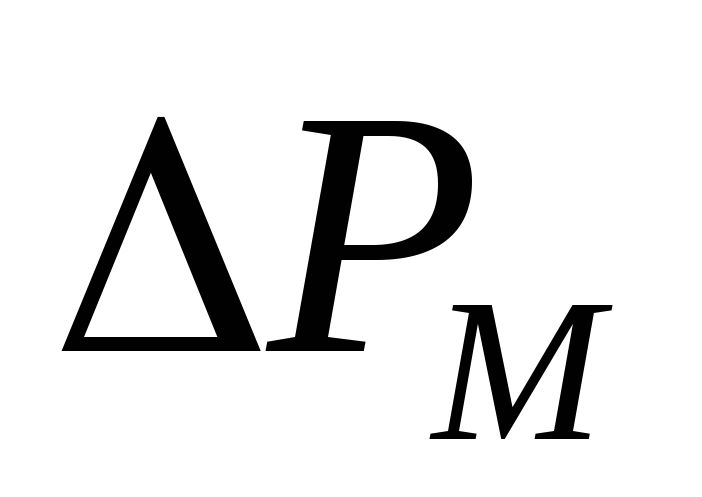

сумма коэффициентов местных сопротивлений на расчетном

участке тракта

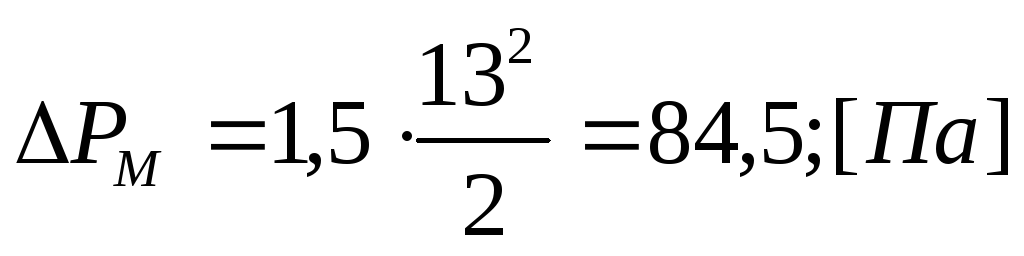

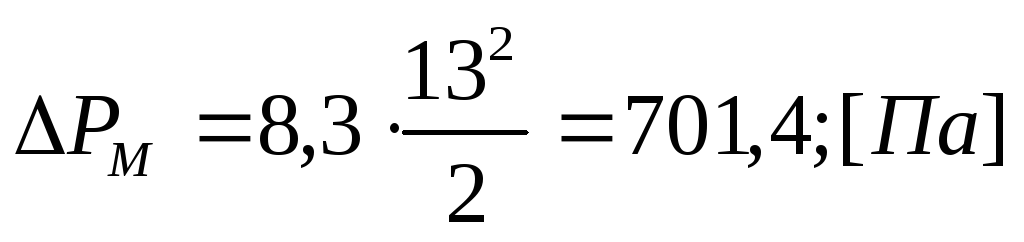

т.к. доля сопротивления трению в общей потере давления невелика, величину обычно принимают постоянной и независимой от величины критерия Рейнольдса. Для стальных нефутированных газоходов

Эквивалентный диаметр вычисляют по формуле:

1. участок:

2. участок:

1. участок

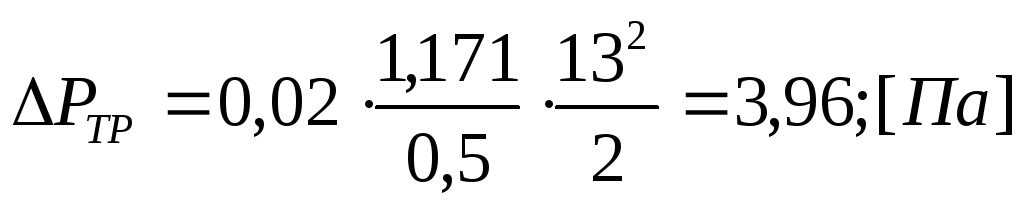

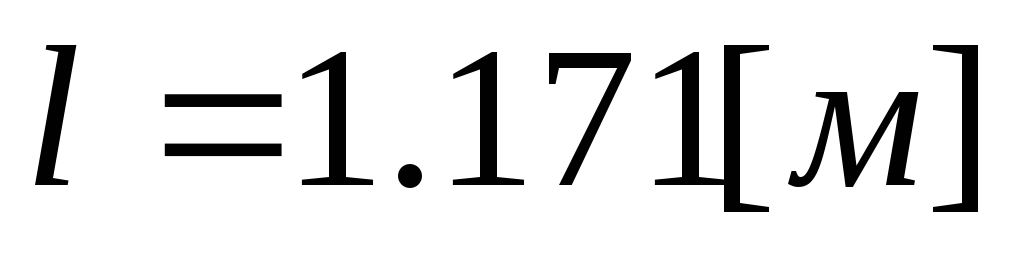

Длина трубопровода

2. участок

Длина трубопровода

Общее сопротивление тракта, находящегося под давлением определяют, суммируя потери давления всех его участков и в аппаратах.

где сопротивление воздушного тракта, до калорифера

сопротивление калорифера

сопротивление распределительной решетки

сопротивление псевдоожиженного слоя

номинальное разряжение, которое обычно поддерживают в

рабочем объеме сушилки

динамическое давление струй воздуха, выходящих из

отверстий распределительной решетки.

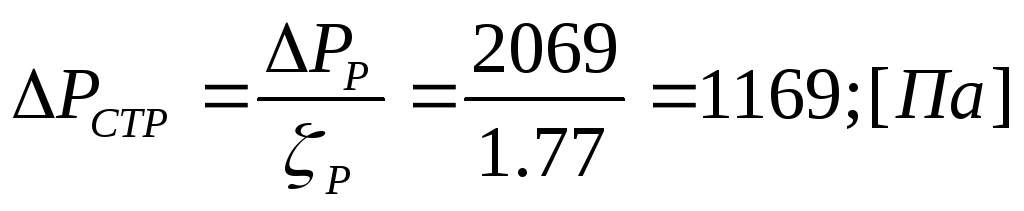

тогда

Общее сопротивление тракта, находящегося под разряжением рассчитывают суммируя потери давления в сушильном аппарате, пылеуловителях, соединительных воздуховодах.

где сопротивление сушильного аппарата

сопротивление циклонов

сопротивление рукавного фильтра

сопротивление соединительных воздуховодов

6. Выбор вентиляторов и дымососов

Вентиляторы характеризуются подачей V_н (м³/ч) и перепадом полных давлений между выходными и входными патрубками, называемыми давлением вентилятора Р_н.

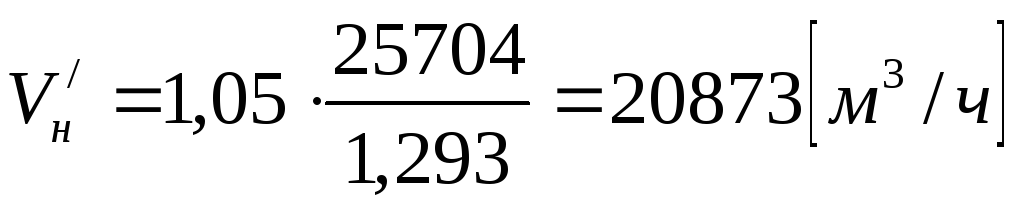

Расчетную подачу вентилятора, устанавливаемого на воздушной стороне тракта, находим по формуле:

где

коэффициент запаса, =1,05;

расход абсолютно сухого воздуха кг/ч

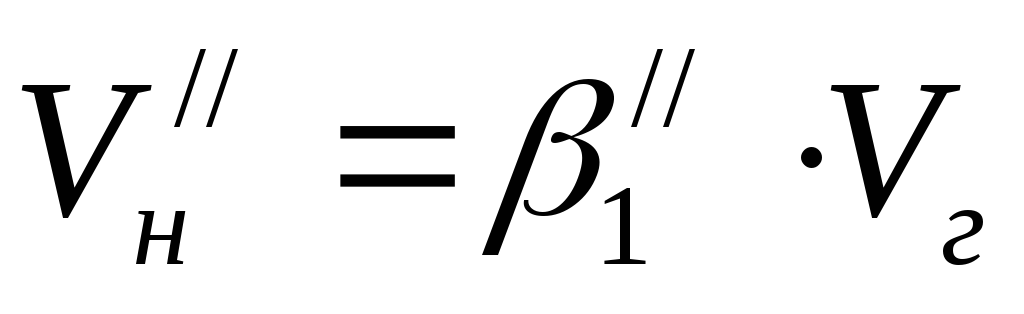

Расчетная подача вентилятора (дымососа), устанавливаемого на газовой стороне тракта:

где

V_г – объемный расход газов в системе пылеулавливания,

-- коэффициент запаса, учитывающий присосы воздуха в системе

пылеулавливания, =1…1,2.

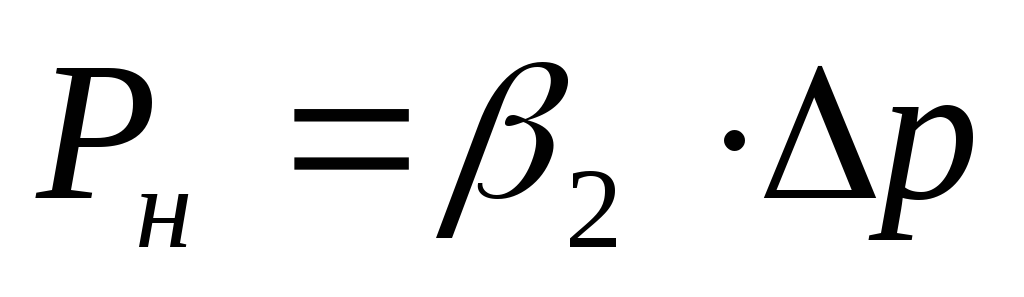

Расчетное давление вентилятора определяем по уравнению:

где

β₂ – коэффициент запаса, β₂=1…1,1;

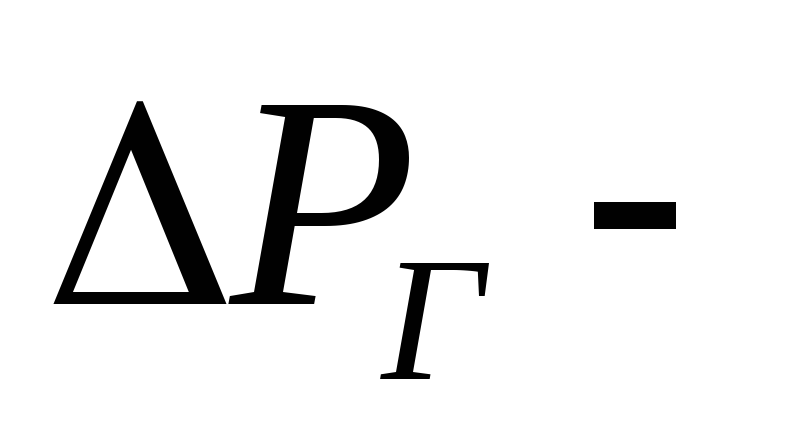

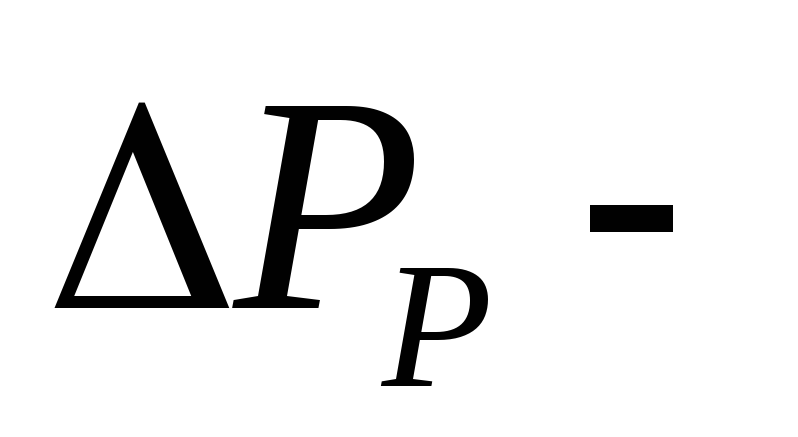

∆р – суммарное гидравлическое сопротивление участка тракта,

находящегося под давлением.

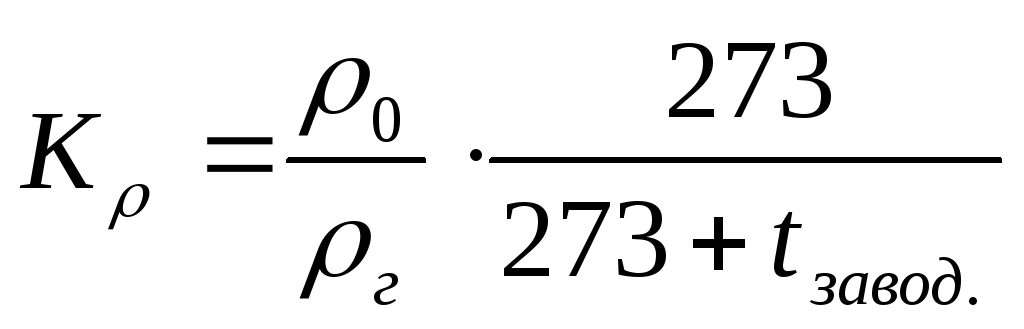

Заводская характеристика вентилятора дается обычно для воздуха при температуре отличной от расчетной, поэтому при выборе вентилятора используем величину приведенного расчетного давления , отличающегося от величины Р_н поправочным множителем К_ρ, учитывающим различие плотностей газа в расчетных и заводских условиях.

где

где

ρ₀ - плотность воздуха при нормальных условиях, ρ₀=1,293 кг/м³;

ρ_г – плотность воздуха (газа) у вентилятора (приблизительно равная

плотности сушильного газа ρ₂ на выходе из сушилки);

t_завод. – температура воздуха по заводской характеристике машины,

t_завод.=30 °С.

Мощность, расходуемая вентилятором:

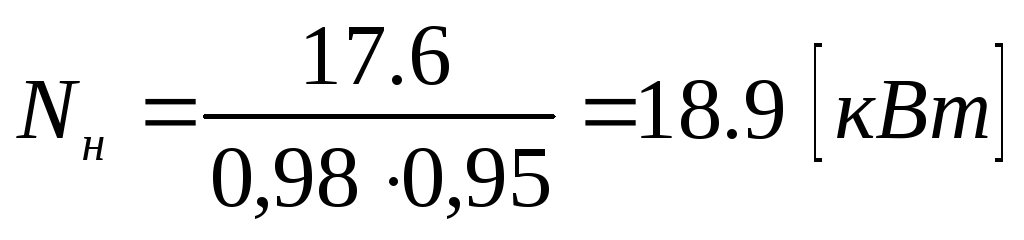

Мощность электродвигателя:

где

η_пер. – К.П.Д. передачи, η_пер.=0,98;

η_пер. – К,П.Д. электродвигателя, η_пер.=0,95

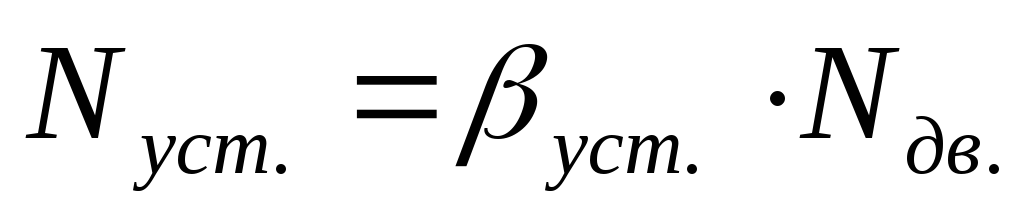

Установочная мощность электродвигателя:

где

β_уст. – коэффициент запаса, β_уст=1,1

Выбираем вентилятор:

Расчет дымососа ведем по аналогичным формулам, что и для вентилятора.

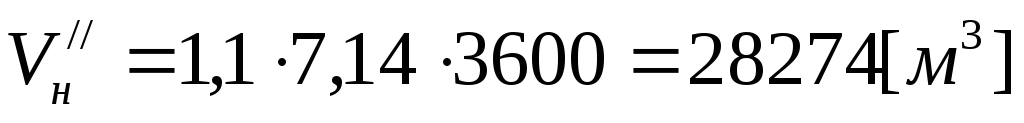

Расчетная подача дымососа:

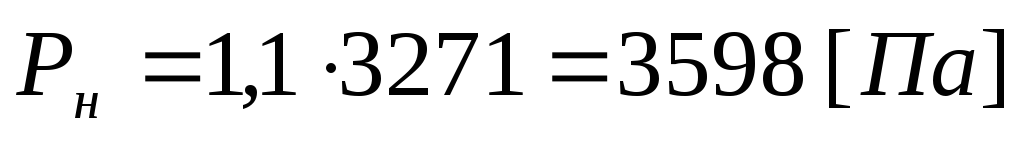

Расчетное давление вентилятора:

Приведенное расчетное давление:
