Материал: Геодезическое обеспечение дорожных развязок г. Алматы

Исходными данными для вычисления элементов выноса точек трассы являются: координаты пунктов магистрального хода и координаты точек трассы, определенные аналитически по инженерно-топографическому плану, по которому выполнялось камеральное проектирование трассы.

При независимом выносе точек трассы способом полярных координат необходимо выполнить следующие операции.

Прибор устанавливают над точкой магистрального хода, ориентируют на соседнюю точку хода и задают направление на выносимую точку трассы.

Исполнитель с раздвижной вехой, на которой закреплен светоотражатель, становится в створ заданного направления в районе прохождения трассы. Измеряют расстояние до вехи и вертикальный угол.

Определяют горизонтальное проложение и сравнивают с вычисленным по координатам. Если разность измеренного и вычисленного расстояния меньше 2 м, по створу заданного направления откладывают эту разность и закрепляют точку трассы.

Над закрепленной точкой трассы устанавливают раздвижную веху с отражателем, измеряют расстояние до вехи, горизонтальный и вертикальный угол, вычисляют фактические плановые координаты и высоту вынесенной точки трасты и сравнивают их с проектными.

Если разность в расстоянии от вехи до прибора больше 2 м, веху смещают на величину этой разности и повторяют описанные выше действия.

Магистральный ход, используемый как геодезическая основа при независимом выносе на местность точек трассы, должен прокладываться с применением электрооптических и электронных тахеометров или светодальномеров. Максимальные расстояния с пунктов хода до точек трассы не должны превышать 250 м.

При независимом выносе точек трассы на местность следует использовать электрооптический и электронный тахеометры или теодолит с установленным на его колонки светодальномером, обеспечивающие измерения углов со средней квадратической ошибкой не более 10² и расстояний - 2 см.

На застроенной территории при наличии инженерно-топографических планов масштаба 1:500 и 1:1000 полевое трассирование не производят.

.11 Съемка поперечных профилей

При инженерно-геодезических изысканиях для проектирования строительства автомобильных дорог поперечные профили должны обеспечивать детальное проектирование земляного полотна и водоотводных сооружений, составление инженерно-топографических планов в залесенной местности, а также служить дополнением к тахеометрической съемке.

Поперечные профили для детального проектирования земляного полотна и водоотводных сооружений снимают в характерных точках трассы новой автомобильной дороги или по оси действующей автомобильной дороги.

При инженерно-геодезических изысканиях автомобильных дорог к характерным точкам трассы относят:

пикеты;

переломы рельефа земли в продольном направлении по оси трассы и вблизи от нее (в полосе съемки);

пересечения водотоков;

пересечения трассой существующих дорог, ЛЭП, ЛС, магистральных трубопроводов и других коммуникаций.

Дополнительные поперечные профили следует назначать по указанию главного инженера (автора) проекта.

Съемка поперечных профилей должна производиться в обе стороны от трассы или оси существующего железнодорожного пути.

Если поперечные профили используют для составления инженерно-топографических планов или дополнения тахеометрической съемки, их длина должна соответствовать заданной ширине съемки.

Если поперечные профили используют для проектирования земляного полотна, водоотводных сооружений, а также временной автомобильной дороги, проектируемой вблизи земляного полотна, их концы должны находиться не ближе 5 м от границ проектируемого сооружения, но не ближе 20 м от подошвы проектируемых насыпи или бровки выемки со стороны проектируемого второго пути.

При съемке существующего земляного полотна все поперечные профили должны начинаться на оси пути и заканчиваться на границе, указанной в программе изысканий. На каждом профиле должны быть зафиксированы следующие элементы существующего пути и прилегающей местности:

головка рельса (ГР);

бровка балластной призмы (ББ);

подошва балластной призмы (ПБ);

бровка земляного полотна (БЗ);

переломы крутизны откосов;

для насыпи: подошва насыпи, бровка бермы или резерва, подошва резерва, дно резерва в двух точках и все характерные точки местности;

для выемки: дно кювета в двух точках, бровка кювета (БК) на уровне бровки земляного полотна, бровки выемки (БВ), далее положение банкета, кавальера, водоотводных канав и все характерные точки местности.

На поперечных профилях должны быть зафиксированы пересечения с продольными линиями электропередач, связи, с подземными коммуникациями и надземными сооружениями, а также границы территорий и угодий.

При съемке существующей автомобильной дороги должны быть зафиксированы также:

середина проезжей части;

границы покрытия и укрепленной обочины.

При съемке железнодорожных станций на поперечных профилях кроме того должны быть зафиксированы:

положение осей станционных путей;

лотки, канавы, платформы, искусственные сооружения;

видимые при съемке подземные коммуникации.

Съемку поперечных профилей на новых линиях и перегонах следует выполнять методами, указанными в таблице 2. При составлении поперечных профилей на перегонах по материалам аэрофотосъемки в закрытой местности и на затененных участках, по осям водопропускных труб и тальвегам логов, устоям мостов, откосам насыпей и выемок заросших растительностью, поперечные профили следует снимать наземными методами.

В логах длина поперечного профиля должна быть не менее 60 м с верховой стороны и 40 м с низовой.

Таблица 2

Методы съемки поперечных профилей на новых линиях и перегонах

На железнодорожных станциях, имеющих несколько парков, положение поперечников устанавливают в программе изысканий.

Разбивку поперечных профилей выполняют эккером (при длине профиля в одну сторону до 40 м) или теодолитом.

При съемке поперечных профилей на перегонах и станциях их сторонность следует устанавливать, как правило, по ходу километража.

Створы поперечных профилей фиксируют белой масляной краской на шейке рельсы.

Полученные профили можно использовать также и для корректировки инженерно-топографических планов, составленных на стереофотограмметрических приборах.

Съемку поперечных профилей в пределах верхнего строения пути и верхней части (бровок) земляного полотна следует выполнять наземными геодезическими методами, как правило, с помощью нивелира и мерной ленты (рулетки) или электрооптическими и электронными тахеометрами.

Поперечные профили разбивают:

на новых железных и автомобильных дорогах перпендикулярно трассе, вынесенной на местность;

на железнодорожных станциях, состоящих из одного парка, перпендикулярно основным путям парка.

Для работ по съемке поперечных профилей наземными методами рекомендуется использовать электрооптические и электронные тахеометры или светодальномеры, установленные как насадка на колонки теодолита. При их отсутствии следует использовать внутрибазные тахеометры.

Допускается измерение расстояний с помощью нитяного дальномера нивелира или редукционного тахеометра, но при обязательном условии установки нивелира или тахеометра по оси поперечного профиля, а также использования реек с уровнем.

Абсолютное значение высот точек поперечного профиля получают от головки рельса.

При съемке поперечных профилей на железнодорожных станциях должны быть пронивелированы головки всех пересекаемых путей, элементы балластной призмы, бровки и подошвы земляного полотна, дно кювета, канав или лотков, верх платформ, а также полы крупных зданий (пассажирских, депо и т.п.) и характерные точки рельефа.

На кривых участках пути, при расположении платформы с внешней стороны, нивелируют оба рельса одного пути. На кривых участках главных путей и ветвей нивелируется внутренний рельс.

При длине поперечного профиля более 100 м в одну сторону или в случае, если на поперечном профиле требуется более 2 стоянок нивелира, должно быть выполнено замыкание нивелирных ходов. Нивелирование следует производить с применением укороченных реек со штангой или выносных реек.

При нивелировании головок рельсов отсчеты должны быть сняты по двум сторонам реек.

Если в программе изыскании предусмотрено создание ЦММ, съемку по поперечным профилям на железнодорожных станциях и перегонах не производят.

2.12 Исполнительная съемка

Основное назначение исполнительных съемок - установить точность вынесения проекта сооружения в натуру и выявить все отклонения от проекта, допущенные в процессе строительства. Это достигается путем определения фактических координат характерных точек построенных сооружений, размеров их отдельных элементов и частей, расстояний между ними и других данных. Исполнительные съемки ведутся в процессе строительства по мере окончания его отдельных этапов и завершаются окончательной съемкой готового сооружения. В первом случае выполняют текущие исполнительные съемки, во втором - съемки для составления исполнительного генерального плана.

Текущие исполнительные съемки отражают результаты последовательного процесса возведения отдельного здания или сооружения, начиная с котлована и заканчивая этажами гражданских и технологическим оборудованием промышленных зданий. Результаты этих съемок содержат данные для корректирования выполненных на каждом этапе работ и обеспечения качественного монтажа сборных конструкций. При этом особое внимание обращается на элементы сооружения, которые после завершения строительства будут недоступны для измерений (забетонированы, засыпаны Окончательная исполнительная съемка выполняется для всего объекта в целом и используется при решении задач, связанных с его эксплуатацией, реконструкцией и расширением. При окончательной съемке используются материалы текущих съемок, а также съемок подземных и надземных коммуникаций, транспортных сетей, элементов благоустройства и вертикальной планировки.

грунтом и т.п.). Геодезические исполнительные съемки входят в состав технологического процесса строительства, поэтому очередность и способ их выполнения, технические средства и требуемая точность измерений зависят от этапов строительно-монтажного производства. Исполнительной съемке подлежат части зданий и конструктивные элементы, от точности положения которых зависит точность выполнения работ на последующих этапах, а также прочность и устойчивость здания в целом.

Исходной геодезической основой для текущей исполнительной съемки служат пункты разбивочной сети, знаки и створы закрепления осей или их параллелей, а также установочные риски на конструкциях. Высотной основой служат реперы строительной площадки и отметки, фиксированные на строительных конструкциях. Геодезическим обоснованием съемки для составления исполнительного генерального плана служат пункты и реперы государственных и разбивочных сетей.

Результаты контрольных измерений исполнительных съемок отображают на схемах специальной исполнительной геодезической документации.

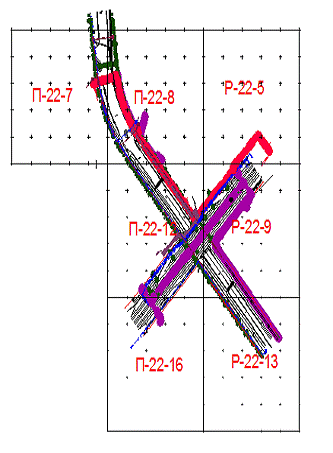

Рисунок 21. Исполнительная съемка трассы

3. Охрана труда

Техника безопасности на предприятии осуществляется с учётом следующих законодательных и нормативных документов Республики Казахстан:

Конституция РК.

Гражданский кодекс.

Трудовой кодекс Республики Казахстан от 15.05.2007г. № 252-III ЗРК.

Уголовный и уголовно-процессуальный кодекс.

Закон РК «О нормативно правовых актах» от 24.03.94 г.

Закон РК «О промышленной безопасности на опасных производственных объектах» от 03.04.2002г. № 314-II ЗРК.

Закон РК «О радиационной безопасности» от 23.04.98 г.

Закон РК «О пожарной безопасности» от 22.11.1996г.

Закон РК «Об охране окружающей среды» от 15.07.97 г.

Закон РК «О ЧС природного и техногенного характера» от 05.07.96 г.

Закон РК «О системе здравоохранения» от 04.06.03 г.

Закон РК «О внесении изменений и дополнений в некоторые законодательные акты РК по вопросам технического регулирования» от 29.12.06 г.

Закон РК «Об электроэнергетике» от 29.07.04 г.

.1 Анализ опасных и вредных производственных факторов проектируемого объекта

Согласно Земельного кодекса Республики Казахстан собственники земельных участков и землепользователи должны предусматривать и осуществлять мероприятия по охране земель направленные на:

устранение очагов неблагоприятного влияния на окружающую среду;

улучшение санитарно-гигиенических условий жизни населения, повышение эстетической ценности ландшафта.

Для обеспечения охраны земель и окружающей среды перед началом производства работ строительные машины и механизмы должны пройти технический осмотр и проверку на токсичность.

Все земляные работы необходимо проводить в строгом соответствии с проектом. Строительная техника и передвижной автотранспорт должны содержаться на специально подготовленных местах парковки с твердым покрытием и устройством ливневой канализации (сбор и очистка).

В целях исключения попадания горюче-смазочных материалов на почву, заправку и ремонт техники необходимо производить в специально отведенном для этого месте. Заправка стационарных машин и машин с ограниченной подвижностью производится заправщиками.

На каждом объекте работы механизмов должен быть организован сбор отработанных и заменяемых масел с последующей отправкой их на регенерацию. Слив масел на почвенный покров или водные объекты категорически запрещается.

Для предотвращения пыления при производстве земляных работ необходимо, чтобы почвогрунты имели оптимальную влажность. В этих целях перед началом производства работ и, периодически, в период производства работ проводить мероприятия по увлажнению почвогрунтов.

В процессе труда на человека воздействуют неблагоприятные факторы и условий окружающей среды, которые оказывают вредное воздействие на состояние здоровья и работоспособность человека. На производстве при проведении полевых работ персонал подвергается таким опасностям и вредным воздействиям как:

укус вредных насекомых, змеи;

опасность от прямых солнечных лучей;

опасность от диких и домашних животных;

опасность очагов заразных заболевания и радиационных излучения. На строительных площадках опасность ранения, разного рода порезов.

При камеральных работах работающий подвержен:

опасности поражения электрическим током U=220 В, I=50 Гц;

опасность возникновения пожара;

воздействие электромагнитных полей и ионизирующего излучения - блоки питания приборов;

неблагоприятные микроклиматические условия:

пыль, влажность воздуха, температура;

нерациональное освещение;

воздействие шума;

Независимо от условий выполнения работ аэрофотогеодезист подвергается воздействию вредных психофизиологических факторов:

умственное перенапряжение;

раздражение зрительных анализаторов.

.1.1 Вентиляция, кондиционирование воздуха в помещениях и производственное освещение
