Геодезическое обеспечение дорожных развязок г. Алматы

Содержание

Введение

. Транспортные развязки

.1 Общее понятие и цель дорожных развязок

.2 Виды автомобильных развязок

.Основные геодезические задачи при строительстве дородных развязок

.1      Съемочная геодезическая сеть

.2 Постоянное закрепление точек базисного хода

.3 Ходы съемочного обоснования

.4 Нивелирование

.5 Современные тахеометры и их характеристики

.5.1 Краткие характеристики электронного тахеометра TPS 700

.6 Топографическая съемка

.7 Проектирование дороги CAD_CREDO

.7.1 Исходные данные для проектирования автомобильной дороги в CAD_CREDO и основные функции

.7.2 Проектирование трассы

.7.3 Карточка дороги

.7.4Технология создания картограммы выравнивания

.8 Определение местоположения и выбор точек

.9      Методы построения размерных линий и указания размеров

.10 Вынос проектной точки на местность по координатам тахеометром TCR 705

.11 Съемка поперечных профилей

.12 Исполнительная съемка

. Охрана труда

.1 Анализ опасных и вредных производственных факторов проектируемого объекта

.1.1 Вентиляция, кондиционирование воздуха в помещениях и производственное освещение

.2 Технические мероприятия по охране труда

. Экономика

.1 Камеральные работы и их организация

.2 Составление смет

.2.1Основные расходы

Заключение

Список использованной литературы

Реферат

геодезический дорожный развязка нивелирование

Цель работы: Геодезическое работа при строительстве дорожных развязок г.Алматы

Задачи: Создание геодезических сетей,нивелирование,топографическая съемка,исполнительная съемка,камеральные работы ,съемка поперечных профилей,вынос проектной точки на местность,проектирование трассы

Структура и объем работы: Дипломной работе объем состоит из 75страниц,а также из 4глав,22рисунок,введение,заключение и список использованной литературы

Ключевые слова: Геодезическая сеть, нивелирование, тахеометр,

венциляция, проектирование дороги, съемка поперечных профилей

Paper

purpose: geodetic work at construction of outcomes of a cities Almaty: creation geodetic networks leveling,survery,executive chooting,cameral road,chooting transverge profiles,tap the design point of the countryside,design trackand volume of work: to the thesis voluve consisits of 75 paper,22drawingand also from 4glav,introduction the conclusion and the list of the used literature: geodetic neywork,tacheometer,survery,liveling,ventsilya road gesign,shooting transverge profiles

Введение

Дорожная развязка - комплекс дорожных сооружений (мостов, туннелей, дорог), предназначенный для минимизации пересечений транспортных потоков и, как следствие, для увеличения пропускной способности дорог. Преимущественно под транспортными развязками понимаются транспортные пересечения в разных уровнях, но термин используется и для специальных случаев транспортных пересечений в одном уровне.

Термин чаще используется в отношении комплексов для одного определённого вида транспорта. В Казахстане наиболее известны автодорожные развязки, расположенные в городе Алматы, а также железнодорожные развязки.

Актуальность темы. В условиях роста экономического развития отраслей народного хозяйства Республики Казахстан, активизируются перевозки грузов и пассажиров в стране и увеличивается интенсивность движения на автомобильных дорогах. В связи с этим возрастает потребность строительства автомобильных дорог, на пересечениях которых не должны увеличиваться задержки автомобилей, уровень аварийности и социально-экономические потери от дорожно-транспортных происшествий. Следовательно, необходимо проектировать пересечения автомобильных дорог в разных уровнях с учетом взаимодействия транспортных потоков, по условию обеспечения безопасности движения на участках въезда и переплетения транспортных развязок.

Актуальность проектирования пересечений дорог в разных уровнях вытекает из сложившихся условий развития экономики Республики Казахстан и требует применения вероятностного подхода к проектированию новых и эксплуатации существующих транспортных развязок. Эффективность такого подхода обусловлена также высокой аварийностью на узлах автомобильных дорог, снижение которой приведет к росту социальной и экономической эффективности. По данным официальной статистики ГИБДД, показатели безопасности за прошлый год на автомобильных дорогах ухудшились: количество ДТП возросло, число погибших, как и число раненых на дорогах страны увеличилось. Так, за 2011 год произошло 199868 ДТП, в которых погибло 27953 человека и ранено 251848 человек. Проектирование автомобильных дорог необходимо осуществлять из условия пропуска потоков автомобилей средней и высокой интенсивности. Основными математическими моделями транспортного потока на пересечениях автомобильных дорог в разных уровнях необходимо считать теоретико-вероятностные модели, учитывающие риск причинения вреда пользователям. Такой подход соответствует требованиям Закона№ - 184 «О техническом регулировании». Все сказанное свидетельствует об актуальности данного направления исследований и будет способствовать росту экономической эффективности народного хозяйства в процессе перевозок грузов и пассажиров на участках пересечений и примыканий автомобильных дорог.

Цель настоящей работы состоит в повышении безопасности движения на проектируемых и существующих транспортных развязках с учетом вероятностной сущности взаимодействия транспортных потоков (на основе теории риска).

Для достижения поставленной цели были сформулированы и решены следующие задачи:

. На основе экспериментальных исследований установить законы распределения скоростей свободного движения автомобилей на основных дорогах и съездах транспортных развязок и законы распределения интервалов между вливающимися и транзитными автомобилями.

. Применяя статистическую обработку интервалов между вливающимся и транзитным автомобилями, определить приемлемые значения граничных интервалов (для вливания автомобилей съезда в транзитный поток основной дороги) и их среднеквадратические отклонения.

. Для межпетлевых участков транспортных развязок на основе экспериментальных данных получить математическую модель, позволяющую определять среднюю плотность движения взаимодействующих транспортных потоков в зависимости от их интенсивности движения.

. На основе установленных законов распределения скоростей движения и фактических граничных интервалов разработать математические модели теории риска, позволяющие:

назначать радиусы съездов транспортных развязок по величине допустимого риска потери устойчивости автомобиля;

определять на участках въезда и переплетения транспортных потоков риск возникновения ДТП;

проектировать длины участков переплетения и переходно-скоростных полос по условию пропуска потоков автомобилей с учетом приемлемого риска возникновения ДТП.

. Разработать рекомендации по проектированию съездов транспортных развязок по условию обеспечения допустимого риска заноса и опрокидывания автомобилей, движущихся с расчётной скоростью.

. Разработать методики и практические рекомендации по проектированию участков въезда и переплетения транспортных потоков на основе оценки и снижения риска возникновения ДТП.

Научная новизна. Впервые рассмотрены вопросы проектирования транспортных развязок по условию обеспечения безопасности движения (основанные на теории риска), в соответствии с требованиями Закона№184-ФЗ «О техническом регулировании», по обеспечению безопасности продукции народного хозяйства. Впервые на основе теории риска разработаны теоретико-вероятностные модели оценки безопасности движения на участках въезда и на участках переплетения транспортных развязок. В данной математической модели учтена вероятностная сущность формирования транспортных потоков на пересечениях дорог в разных уровнях с определением основных характеристик движения взаимодействующих автомобилей на участках въезда и переплетения узлов автомобильных дорог.

Практическая значимость работы заключается в совершенствовании процессов проектирования транспортных развязок с учетом вероятностной сущности формирования транспортных потоков и назначения геометрических параметров пересечения автомобильных дорог по величине допустимого риска, причинения вреда пользователям (водителю, пассажирам, перевозчикам), также в разработке рекомендаций в нормативно-техническую литературу по назначению пересечений автомобильных дорог с учетом технико-экономического обоснования и величине допускаемого риска.

1. Транспортные развязки

.1 Общее понятие и цель дорожных развязок

Алматы - один из крупнейших мегаполисов Казахстана. Естественно, что он, как и другие крупные города развитых стран, сталкивается с необходимостью решать проблему дорожных развязок. Сегодня при проектировании автомобильных дорог предпочтение отдают современным технологиям и методам производства изысканий, основанным, прежде всего, на использовании высокопроизводительных методов сбора информации о местности: использованию ГИС - технологий при изысканиях автомобильных дорог и сооружений на них, методам наземной и аэрокосмической цифровой фотограмметрии, системам спутниковой навигации « GPS », методам электронной тахеометрии, наземного лазерного сканирования местности и геофизическим методам инженерно - геологических изысканий. Транспортная развязка - комплекс дорожных сооружений (мостов, туннелей, дорог), предназначенный для минимизации пересечений транспортных потоков и, как следствие, для увеличения пропускной способности дорог. Преимущественно под транспортными развязками понимаются транспортные пересечения в разных уровнях, но термин используется и для специальных случаев транспортных пересечений в одном уровне. На сегодняшний день при строительстве используются новейшие современные технологии при строительстве автотранспортных развязок для улучшения качества и безопасности развязок.

В нашем городе чаще используют такие приборы как Leica TC 407 производство Швейцария, а так же они выпускаю разные электронные рулетки и системы GPS.

Так же при строительстве развязок используются новейшие программы ГИС, такие как Credo mix и AutoCAD. Эти программы специально предназначены для решения задач при строительстве разных видов и сложностей.

.2 Виды автомобильных развязок

Транспортные развязки на пересечениях и примыканиях автомобильных дорог в разных уровнях являются сложнейшими узлами автомобильных дорог с точки зрения проектирования плана соединительных рамп, продольного и поперечных профилей, вертикальной планировки, организации поверхностного водоотвода. Развязки в разных уровнях, устраиваемые прежде всего на автомобильных дорогах высоких категорий, призваны для исключения пересечения транспортных потоков разных направлений в одном уровне с соответствующим увеличением пропускной способности дорог, скоростей движения, уровней удобства и безопасности движения. На примере сложной транспортной развязки, представленной на рисунке 1, показаны основные их элементы: пересекающиеся автомагистрали, лево-поворотные, правоповоротные съезды, директивные лево-поворотные съезды, путепроводы.

Тип и принципиальные схемы транспортных развязок движения определяются множеством факторов: категориями пересекающихся дорог, перспективной интенсивностью транспортных потоков по направлениям; рельефом и ситуационными особенностями местности в районе пересечения или примыкания и т. д. Из всего многообразия разработанных схем транспортных развязок на пересечениях и примыканиях автомобильных дорог на рисунке 2 представлены некоторые из них, находящие применение в практике транспортного строительства.

Рисунок 1. Схема сложной транспортной развязки в разных уровнях:

- пересекающие автомагистрали; 2 - левоповоротные съезды;

-правоповоротные съезды; 4 - директивные лево поворотные съезды; 5 - путепроводы

Со стороны действующих строительных норм и правил проектирования к развязкам движения предъявляют следующие требования:

схемы развязки движения в разных уровнях на дорогах I - II категорий не должны допускать пересечений лево-поворотного движения с транспортными потоками основных направлений;

пересечения и примыкания на дорогах I - II категорий предусматривают не чаще, чем через 5 км, а на дорогах III категории - не чаще, чем через 2 км;

выезды с дорог I - III категорий и въезды на них осуществляют с устройством переходно-скоростных полос;

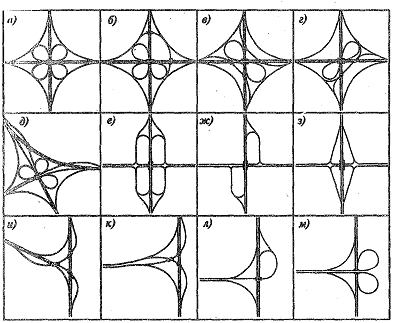

Рисунок 2 - Схемы развязок движения на пересечениях и примыканиях автомобильных дорог разных уровнях:

а- развязка «клеверный лист»; б, в, г, д - комбинированные клеверообразные развязки с директивными левоповоротными съездами; е - развязка «обжатый клеверный лист»; ж - развязка «обжатый не полный клеверный лист»; з - ромбовидное пересечение; и - Примыкающие с директивными левоповоротными съездами; л - Примыкающие по типу «трубы»; м - Примыкающие со смежными левоповоротными петлями

на участках ответвлений и примыканий съездов развязок движения используют особые типы переходных кривых, характеризуемых параболическим либо S-образным законами изменения кривизны и наилучшим образом отвечающих условиям движения по ним автомобилей с переменными скоростями. Ширину проезжей части на всем протяжении левоповоротных съездов принимают равной 5,5 м, а на правоповоротных съездах - 5,0 м.

Ширина обочин с внутренней стороны закруглений на съездах должна быть не менее 1,5 м, а с внешней стороны - 3,0 м. Продольные уклоны на съездах развязок движения в разных уровнях не должны быть более 40.

Один из видов сложных транспортных развязок это клеверообразная. В конце 1960-х за рубежом клеверообразные накопительные развязки стали преобладать перед классическими клеверообразными. При такой конструкции развязки, съезды стали длиннее, соответственно увеличился радиус поворота, что позволяет повысить скорость передвижения по ней. В некоторых случаях для удлинения коротких петлевых съездов используют третий уровень развязки.

Преимущества этой развязки в том что дешевая по сравнению с другими видами развязки и используется только 2 уровня для 2-х шоссе, выезд расположен перед въездом, количественно снижается необходимость перестроения потоков перед выездами с шоссе. Высокая пропускная способность развязки.

Недостатки развязки в том что необходимо преобладание одного из потоков над другим. Если потоки сравниваются, то становится невозможным движение общественного транспорта через светофорную зону, при росте потока может закупориться и тоннель, необходимо большее расстояние перед следующим перекрёстком.

Рисунок 3. Схема клеверообразной развязки

Другая альтернатива четырехуровневой накопительной развязки - это турбинная развязка (также ее называют «Вирпул», в переводе - "завихрение"). Обычно, турбинной развязке требуется меньше (обычно два или три) уровня, съезды развязки по спирали сходятся к её центру. Особенностью развязки являются съезды с большим радиусом поворота, позволяющие повысить пропускную способность развязки в целом.

Преимущества этой высокая пропускная способность и выезд расположен перед въездом, так же снижается необходимость перестроения потоков перед выездами с шоссе.

Недостатки заключаются в том что требует много места для строительства, требует сооружения 11 мостов, резкие перепады высот на эстакадах съездов.

Рисунок 4. Схема развязки

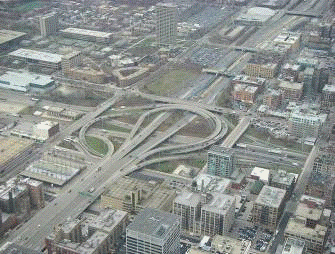

Рисунок 5 - Развязка в натуре (аэрофотоснимок)

Светофорная развязка образуется путём пересечения под произвольным углом (обычно прямым) двух и более дорог. Термин «развязка» употребляют только при сложном светофорном цикле, наличии других дорог для поворотного движения или запрете следования в одном из направлений.
